I. 흡기 밸브 어셈블리의 핵심 기능

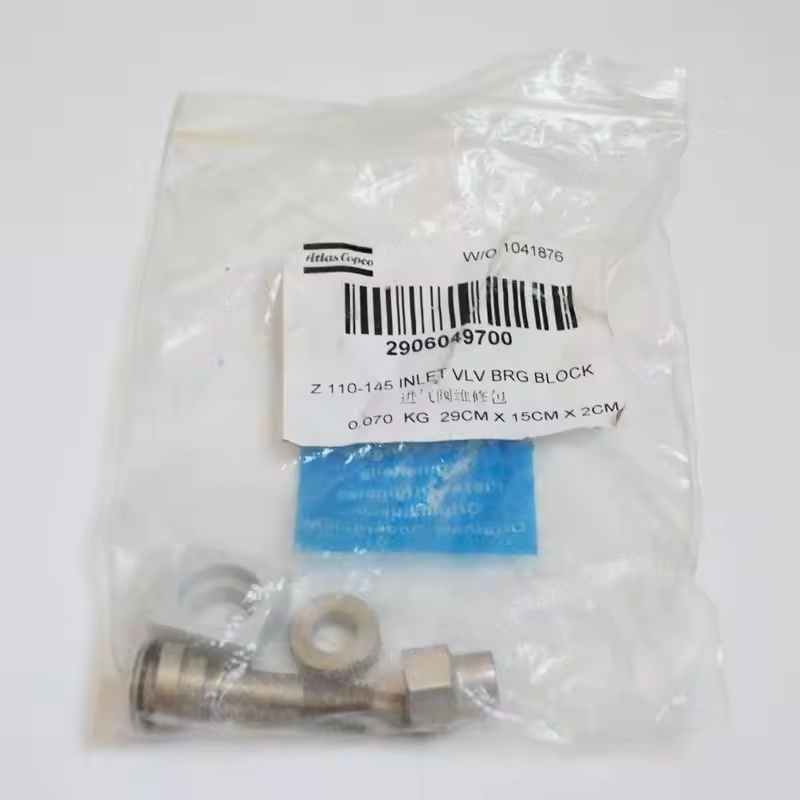

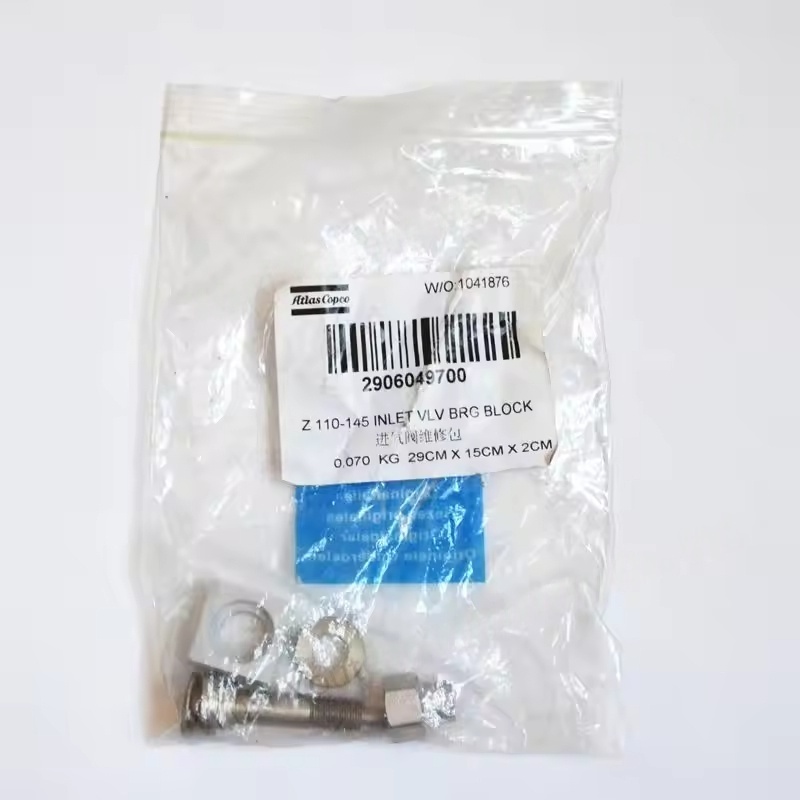

Z110-145 흡기 밸브 어셈블리는 공기 압축기 흡기 시스템의 핵심 구성 요소이며 주로 다음과 같이 작동합니다.
섭취량 제어 : 시스템 압력 요구 사항에 따라 밸브 개방 정도는 주 단위로 유입되는 공기량을 조절하도록 조정되어 압축기가 풀로드 (전체 부하 작동) 또는 유휴 (에너지 절약 공전)에서 작동 할 수 있습니다.
밀봉 성능 보장 : 언로드되면 압축 공기가 뒤로 흐르지 않도록 밸브가 완전히 닫히고 에너지 손실이 줄어 듭니다.
주 단위 보호 : 조절기 모듈과 협력하여 부드러운 하중을 달성하고 갑작스런 압력 충격을 피하면 주 단위의 로터 및 베어링과 같은 구성 요소를 손상시킬 수 있습니다.

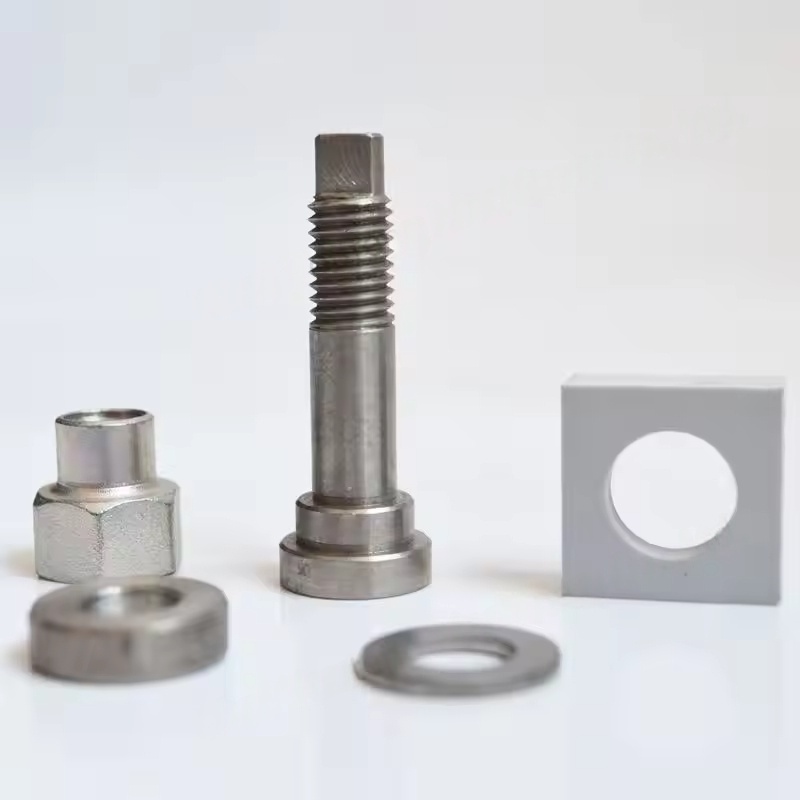

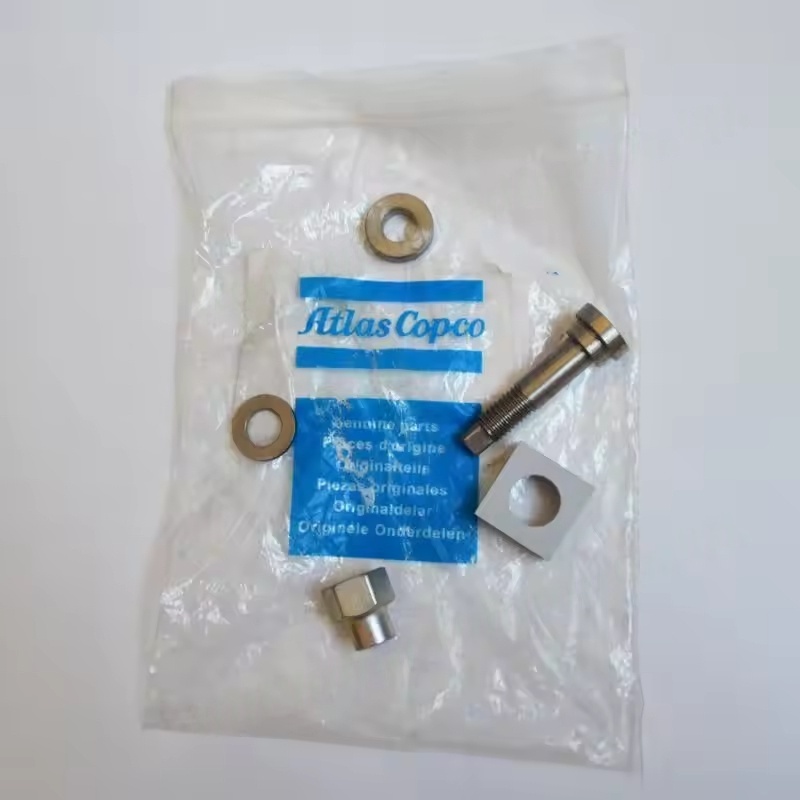

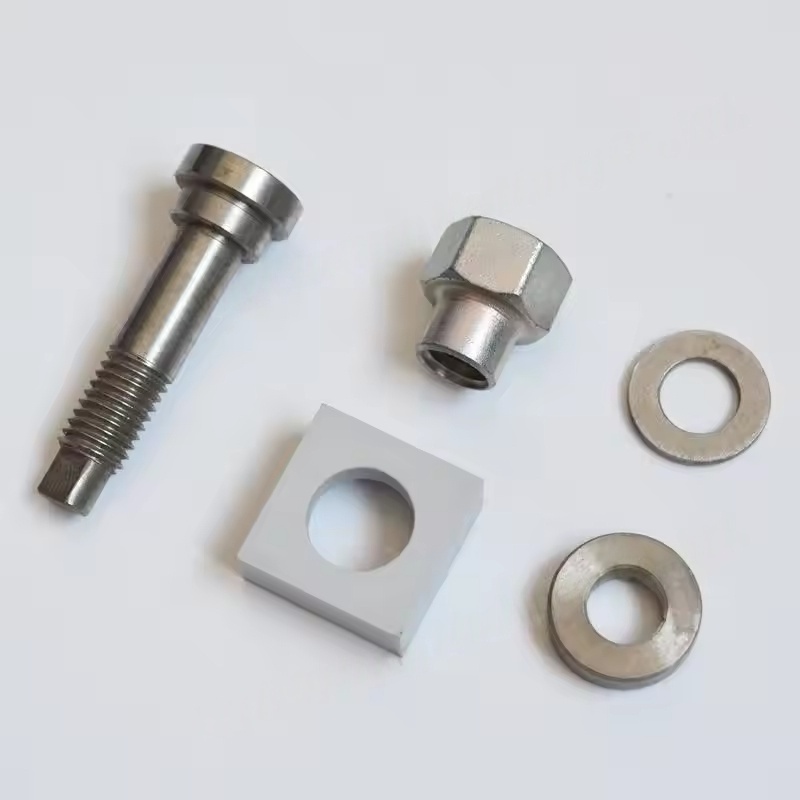

어셈블리에는 일반적으로 밸브 본체, 밸브 코어, 씰, 스프링 및 체크 구조가 포함되며 Z110-145 시리즈 모델의 압력 및 흐름 요구 사항을 충족하도록 설계되었습니다.
II. 흡기 밸브 레귤레이터 모듈의 기능 및 작동 원리
흡기 밸브 레귤레이터 모듈은 흡기 밸브의 "제어 센터"이며, 제어 시스템 (예 : 압력 센서 피드백)으로부터 신호를 수신하여 흡기 밸브의 "제어 센터"입니다.
신호 처리 : 공기 압축기 시스템으로부터 압력 신호를 수신하여로드 또는 언로드 여부를 결정합니다.
구동 제어 : 전자기 방향 밸브 또는 공압 성분을 통해 흡기 밸브의 개방 / 닫기 또는 개방 / 닫기 조정 (비례 조절)을 제어합니다.
상태 피드백 : 일부 모듈에는 피드백 기능이있어 흡기 밸브의 실제 상태를 메인 컨트롤러로 전송하여 제어 정확도를 보장합니다.
작동 논리는 다음과 같습니다. 시스템 압력이 설정된 값 미만인 경우 레귤레이터 모듈은 흡기 밸브를 열어서 공기 압축기가 가스를 생산할 수있게합니다. 압력이 상한에 도달하면 레귤레이터 모듈은 흡기 밸브를 닫고 공기 압축기가 언로드 상태로 들어갑니다.
III. 일반적인 결함과 그 효과
흡입 밸브 어셈블리 결함
밸브 코어 재밍 : 오일 오염, 불순물 축적 또는 씰의 노화로 인해 밸브는 완전히 열거 / 닫을 수 없으므로 가스 생산이 충분하지 않거나 언로드 작동 중에 빠른 압력 강하가 발생합니다.
열악한 밀봉 : 밸브가 닫힐 때 누출되어 언로드 작동 중에 에너지 소비가 증가하고 주 장치의 연속 공전 작동이 증가합니다.
스프링 실패 : 밸브 액션 스톨 링 또는 비정상적인 개구부/폐쇄로 이어지면 흡기량의 안정성에 영향을 미칩니다.
레귤레이터 모듈 결함
전자기 방향 밸브 고장 : 제어 신호를 수신하거나 실행할 수 없으므로 흡기 밸브가 작동하지 않습니다 (항상 닫히거나 열려).
압력 감지 이상 : 모듈 모듈은 시스템 압력을 잘못 판단하여 공기 압축기가 자주로드 / 언로드되어 에너지 소비 및 기계식 마모를 증가시킵니다.
공기 경로 막힘 : 구동 공기 경로의 막힘 또는 누출로 인해 흡기 밸브 작동이 느리거나 고장됩니다.
IV. 유지 보수 및 교체 키 포인트 매일 유지 보수
정기적으로 (2000-4000 시간마다) 흡기 밸브 어셈블리의 청결을 검사하고 오일 얼룩과 불순물을 제거하고 밸브 코어가 유연하게 작동하는지 확인하십시오.
씰 (예 : O- 링, 밸브 시트)이 노화되어 있는지 확인하고 제 시간에 교체하여 밀봉 성능을 보장하십시오.
누출에 대한 조절기 모듈의 전자기 밸브 및 가스 인터페이스를 검사하여 주행 압력이 정상인지 확인하십시오 (보통 0.4-0.6 MPa).
교체 예방 조치
Z110-145 시리즈 (예 : 흡기 밸브 어셈블리 번호 및 레귤레이터 모듈 번호와 같은 장비 매뉴얼 또는 공식 문의를 통해)를 얻을 수있는 원래의 공장 구성 요소를 선택해야하며 크기 및 압력 매개 변수의 호환성을 보장합니다.
교체하기 전에 시스템에서 압축 공기를 방출하기 위해 기계를 차단하고 압축하여 압력 작동을 피해야합니다.
설치 후 디버깅을 수행해야합니다. 하중/언로드 스위칭이 매끄럽고 압력 제어가 설정 범위 내에 있는지 여부를 테스트합니다 (예 : 로딩 압력 0.7 MPa, 특정 작업 조건에 따라 압력 0.85 MPa).
