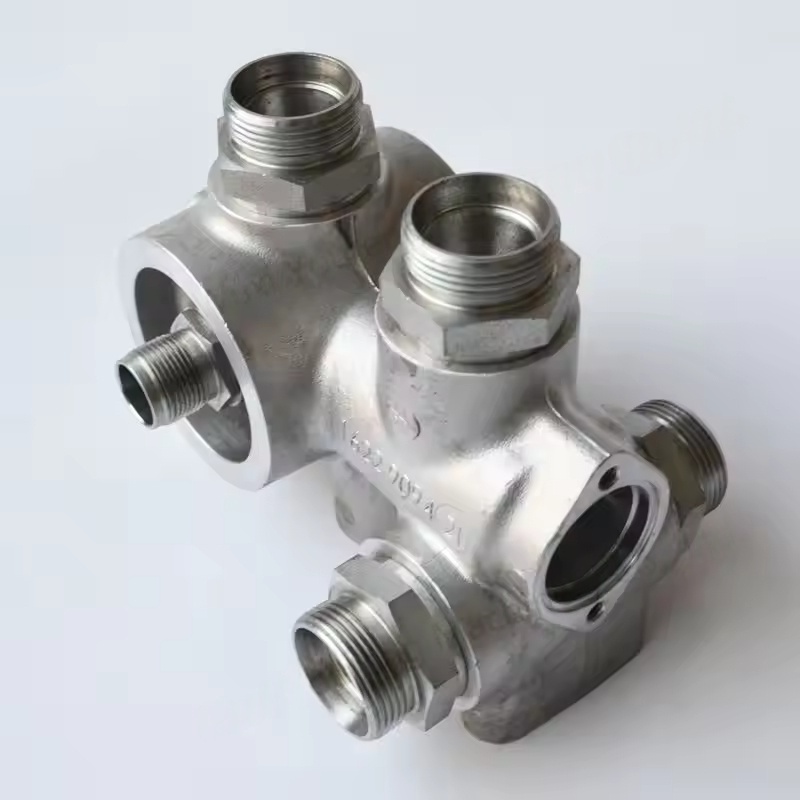

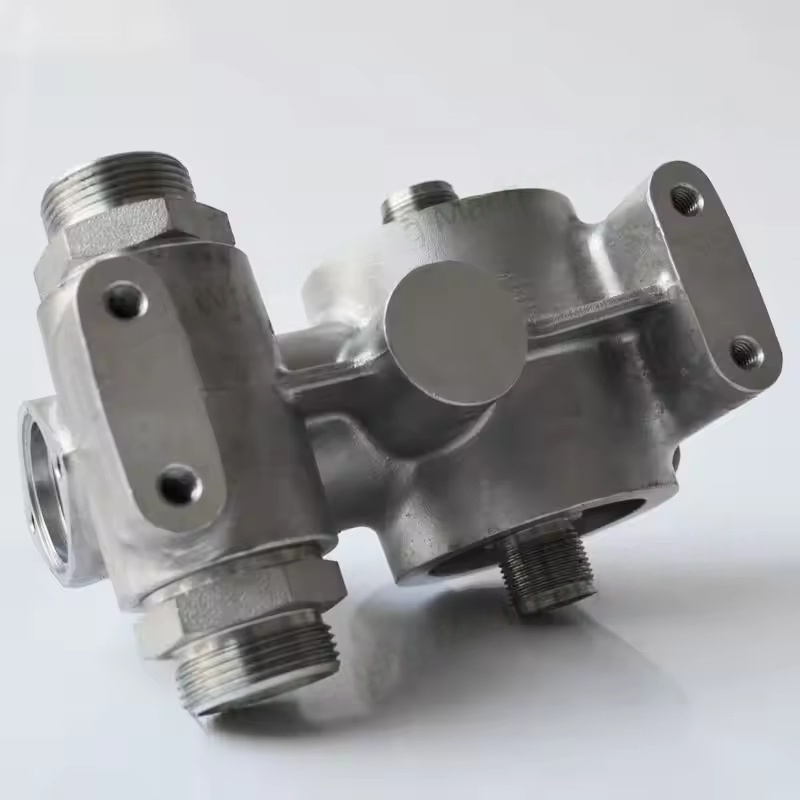

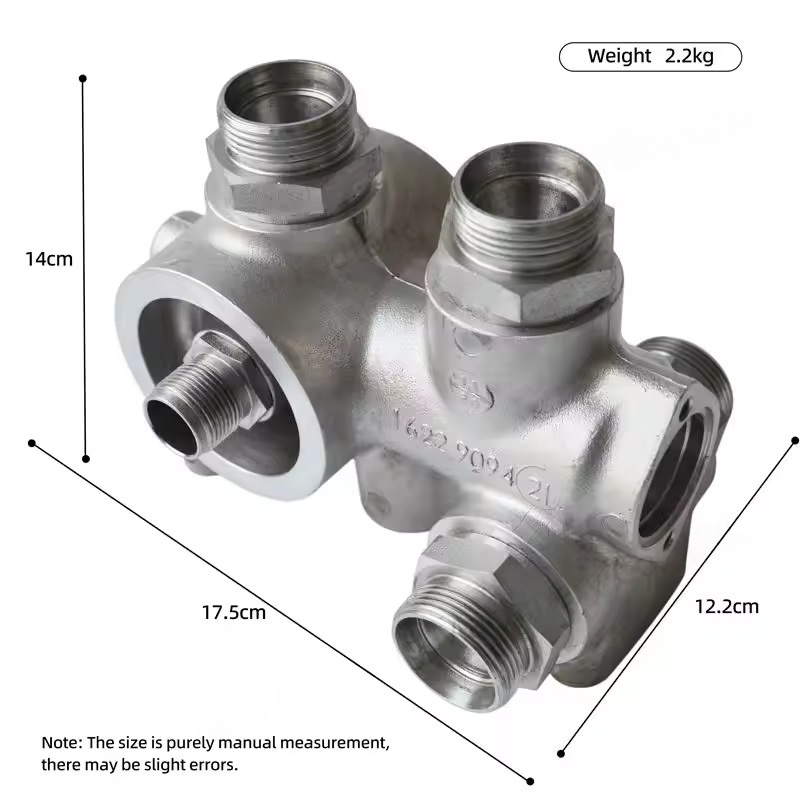

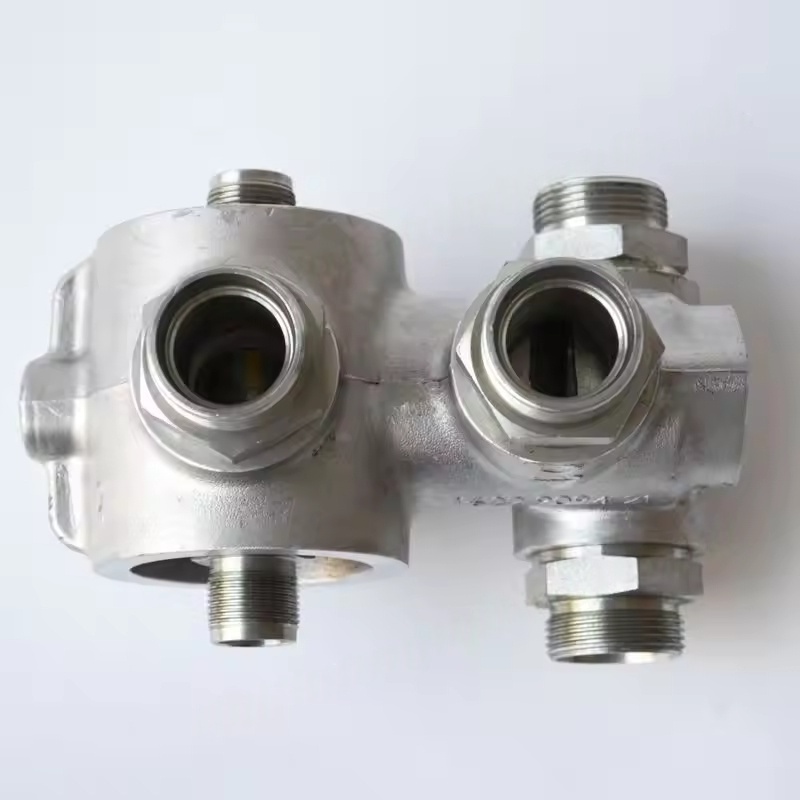

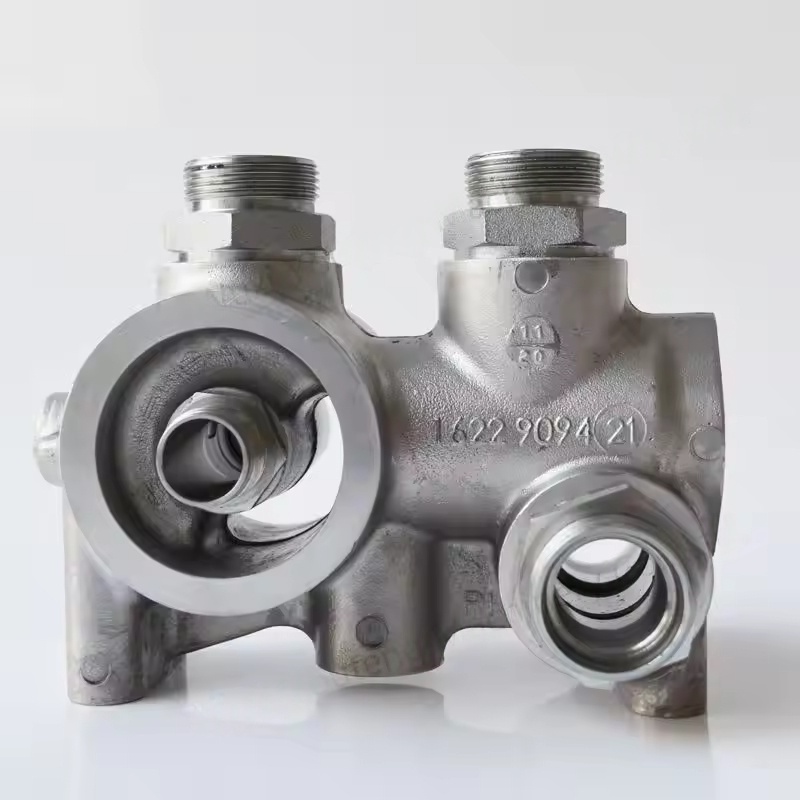

Atlas Copco 압축기 오일 필터 하우징의 주요 기능
오일 필터 요소의 보호 캐리어는 필터 요소에 대한 안정적인 설치 공간을 제공하여 오일 압력, 기계적 진동 등의 변동으로 인해 필터 요소가 손상되지 않도록합니다.
그것은 윤활유가 사전 설정 경로를 따라 필터 요소를 통과하도록 안내하여 오일의 철저한 여과를 보장하면서 여과 시스템의 밀봉 성능을 유지하고 필터링되지 않은 오일이 윤활 회로에 직접 유입되는 것을 방지합니다.
압축기 작동 중 (일반적으로 모델별로 다양한 0.5-1.5 MPa)로 오일 압력 범위에 적응 해야하는 시스템 작동 압력을 견딜 수있어 여과 공정의 안전성과 안정성을 보장합니다.
구조와 재료
구조 설계 : 주로 원통형 또는 탱크와 같은 구조, 오일 입구 및 출구 포트, 필터 요소 장착베이스, 밀봉 덮개 (또는 엔드 커버) 등이 장착 된 원통형 또는 탱크와 같은 구조. 일부 모델에는 압력 릴리프 밸브 또는 바이 패스 밸브가 있습니다. 필터 요소가 막히고 압력 차이가 너무 커지면 시스템 오일 손실을 방지하고 압축기를 보호하기 위해 바이 패스 오일 경로를 자동으로 열 수 있습니다.
재료 선택 : 일반적으로 고강도 주철, 알루미늄 합금 또는 엔지니어링 플라스틱 (특정 저압 모델의 경우)을 사용하며, 표면은 부식성 (예 : 전기 도금, 페인팅)으로 처리되어 윤활유의 장기 침지 및 시스템의 온도 변화 (일반적으로 -10 ° C에서 100 ° C 이상)를 견딜 수 있습니다.
호환성 및 사양
Atlas Copco의 다양한 일련의 압축기 (GA, G, SF 등)의 모델과 엄격하게 일치합니다. 다른 모델의 오일 필터 하우징은 크기, 인터페이스 사양 (스레드 유형, 파이프 직경) 및 설치 방법의 차이가 있으며 해당 액세서리는 특정 압축기 모델을 기반으로 선택해야합니다.
원래 공장 디자인 하우징은 필터 요소 크기와 정확하게 일치하여 밀봉 성능을 보장하고 부적절한 제거로 인해 오일 누출 또는 필터 고장을 피합니다.
