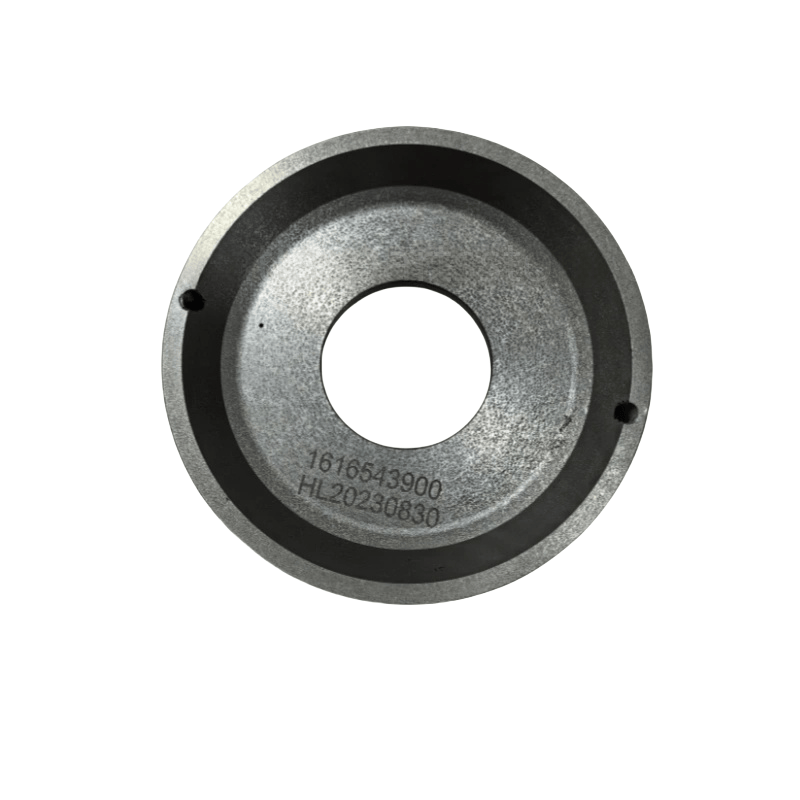

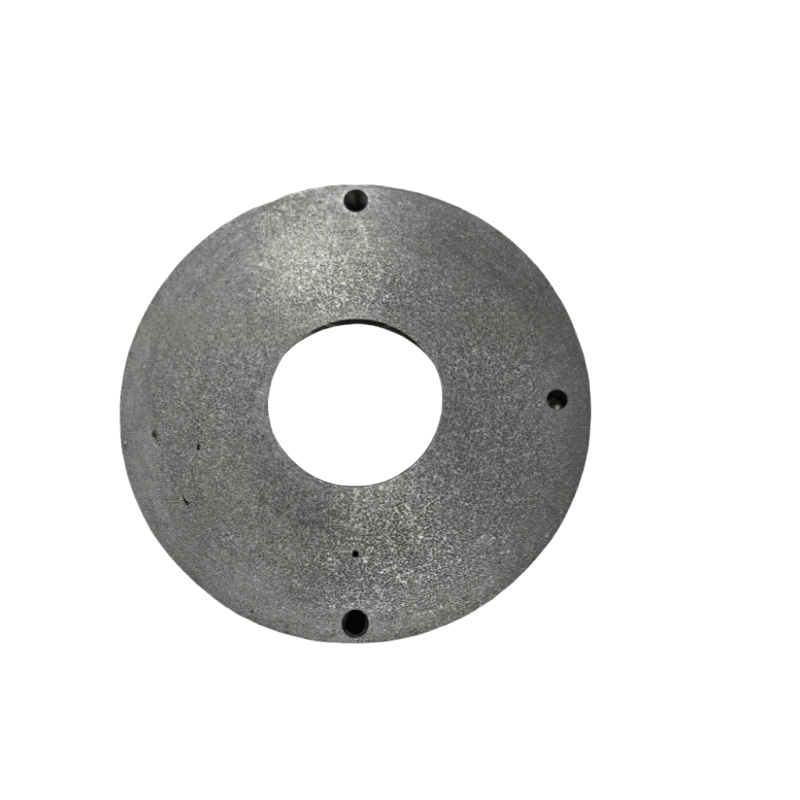

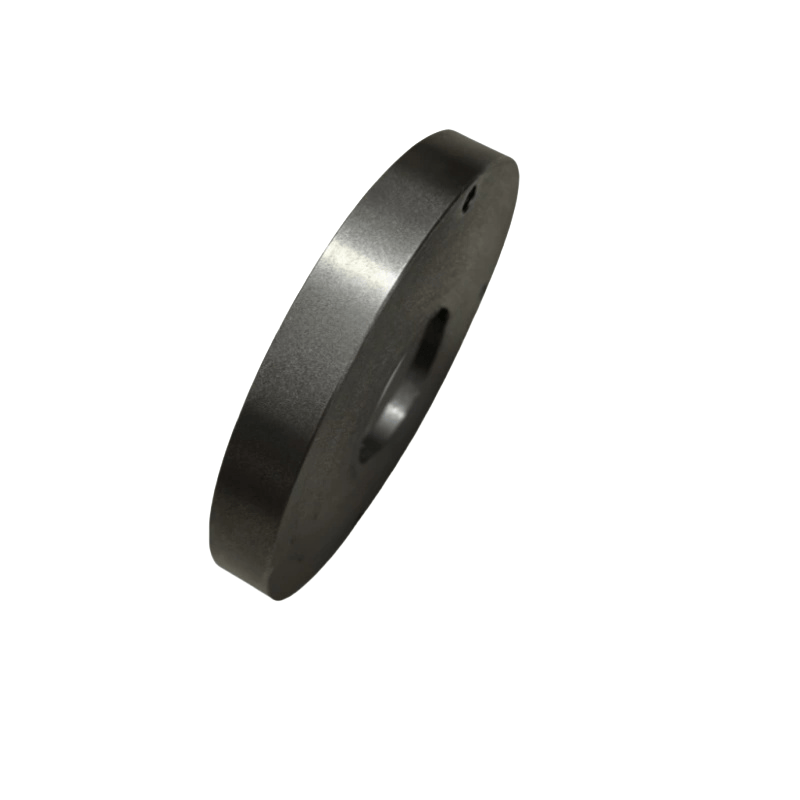

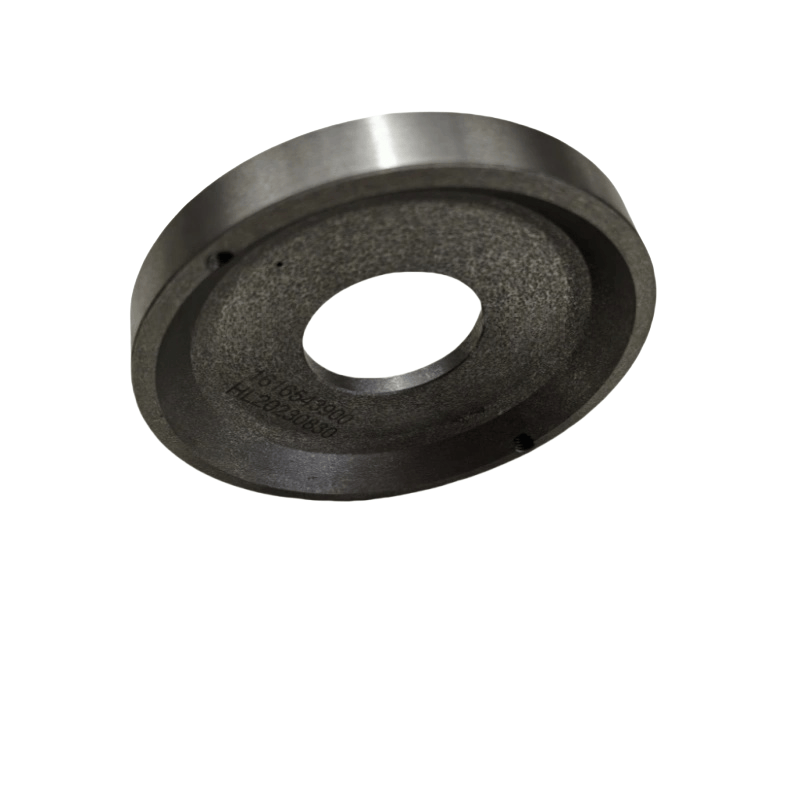

Atlas Copco 공기 압축기 거리 링 1616543900

Atlas Copco의 주요 기능

정확한 위치 : 공기 압축기에서 베어링, 기어 및 피스톤과 같은 구성 요소 조립 중에, 스페이서 링은 인접한 부품이 설계 요구 사항에 따라 설계된 축을 유지하여 과도한 클리어런스 또는 마찰이 충분하지 않아 마찰 재밍을 방지 할 수 있도록합니다.

부하 분산 : 베어링 및 샤프트 슬리브와 같은 힘을 갖는 성분에서, 스페이서 링은 축 방향 힘을 분배하고 개별 부품의 하중 압력을 줄이고 구성 요소의 서비스 수명을 연장 할 수 있습니다.

밀봉 보조 : 일부 스페이서 링은 밀봉 링과 함께 밀봉 요소의 압축을 제어하여 밀봉 효과를 보장하고 윤활유 누출 또는 압축 가스 누출을 방지합니다.

단순화 된 어셈블리 : 표준화 된 스페이서 링은 복잡한 계단식 샤프트 설계를 대체하여 처리 난이도를 줄이고 분해 및 유지 보수를 촉진 할 수 있습니다.

일반적인 응용 프로그램 위치

주요 샤프트 구성 요소 : 수컷 및 암컷 로터 샤프트 및 모터 샤프트와 같은 나사 형 공기 압축기의 회전 샤프트 시스템에서 스페이서 링은 종종 베어링 및 기어 (또는 커플 링) 사이에 설치되어 베어링 클리어런스 및 기어 메쉬 클리어런스를 제어합니다.

피스톤 커넥팅로드 메커니즘 : 피스톤 유형 공기 압축기에서, 스페이서 고리는 연결로드 및 크랭크 샤프트의 연결 지점에서 사용되어 실린더에서 피스톤의 정확한 왕복 운동을 보장하고 실린더 헤드와 충돌하지 않을 수 있습니다.

실린더 바디와 엔드 커버 사이 : 일부 공기 압축기의 경우, 스페이서 링은 실린더 본체와 엔드 커버 사이의 거리를 제어하여 내부 밀봉 요소의 합리적인 압축 양을 보장합니다.

오일 분리기 코어 : 오일 수집 버킷에서, 스페이서 고리는 오일 분리기 코어의 위치를 ​​고정하여 버킷 본체와의 동축성을 보장하고 분리 효율을 향상시킬 수 있습니다.

재료 및 선택

재료 : 힘 크기, 작업 온도 및 내마모성 요구 사항에 따라 일반적인 재료는 다음과 같습니다.

일반 탄소강 (저 부하, 정상 온도 시나리오);

스테인레스 스틸 (부식성, 습한 또는 오일 함유 환경에 적합);

구리 또는 알루미늄 합금 (소프트 텍스처, 정확한 조립에 적합한 결합 부품의 마모를 줄일 수 있음). 주요 매개 변수 :

내 직경 (샤프트 또는 설치 위치의 외경 일치);

외경 (하우징 또는 짝짓기 부품의 내 직경에 맞는);

두께 (간격 거리 결정, 설계 도면 요구 사항을 엄격히 준수해야하며, 공차는 일반적으로 ± 0.01 내지 ± 0.05mm 내에서 제어됩니다);

표면 거칠기 (조립 중에 결합 부품을 긁지 않도록 버 없이는 매끄럽게해야합니다).
