Atlas Copco Air Compressors의 커플 링 구성 요소, I. 공통 유형 및 기능
탄성 커플 링

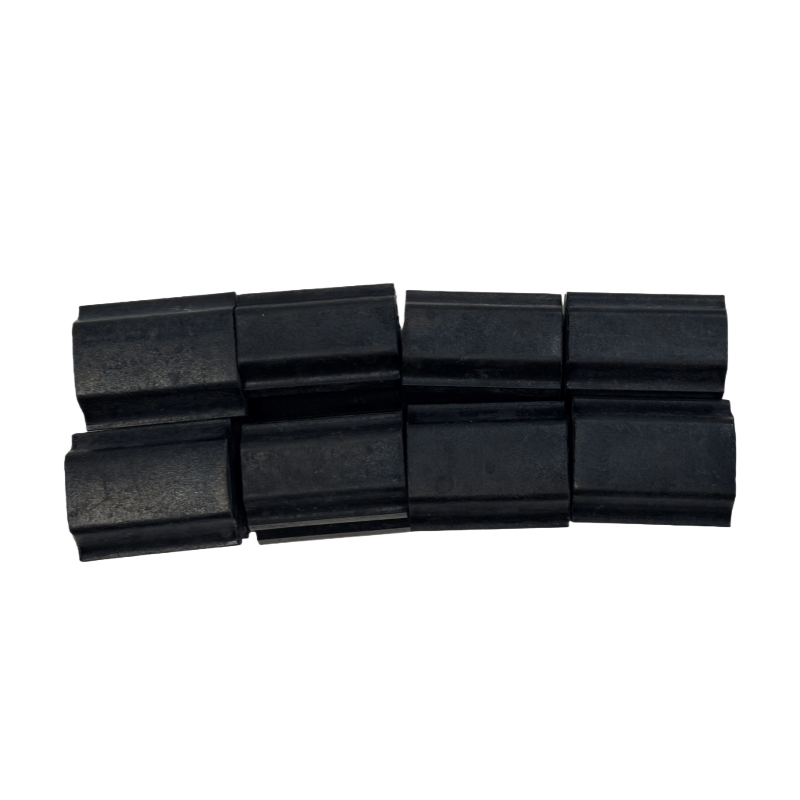

구조 : 중간에 2 개의 반 커플 링 (모터 샤프트 및 메인 기계 샤프트에 연결)과 탄성 요소 (예 : 고무 패드 또는 폴리 우레탄 블록)로 구성됩니다.
특징 : 특정 버퍼링 및 충격 흡수 기능이 있으며 약간의 축 방향, 방사형 및 각도 편차를 보완 할 수 있으며 중소형 오일 분사 나사 압축기 (예 : GA 11-75kW 시리즈)에 적합합니다.
장점 : 간단한 설치 및 유지 보수, 저렴한 비용 및 모터 및 주 머신에 대한 진동의 영향을 줄일 수 있습니다.
다이어프램 커플 링
구조 : 토크는 탄성 요소 마모 문제없이 금속 다이어프램 (보통 스테인레스 스틸)을 통해 전송됩니다.
특징 : 허용 할 수있는 편차 범위가 작지만 높은 전송 효율 (100%에 가까운), 고온 및 오일 오염에 내성, 대형 또는 고압 모델 (예 : GA 90kW 이상, 시리즈, ZR 저압 시리즈)에 적합한 높은 정밀도, 높은 강성, 높은 전송 효율 (100%에 가까운 강성).
장점 : 긴 서비스 수명, 마모 부품의 자주 교체 없음, 지속적인 고 부하 작동 시나리오에 적합합니다.
유압 커플 링
구조 : 전력은 펌프 휠, 터빈 및 가이드 휠 등을 포함한 액체 (보통 오일)를 통해 전달됩니다.
특징 : 유연한 스타트 업을 달성하고, 모터의 시작 전류를 줄이고, 과부하의 경우 자동으로 보호 할 수 있으며, 자주 시작-스톱 또는 하중 변동이 필요한 일부 특수 모델에 적합합니다.
장점 : 충격 하중으로부터 모터와 메인 머신을 보호하고 장비 수명을 연장시킵니다.
II. 핵심 기능
전력 변속기 : 모터의 회전 전원을 메인 머신으로 전송하여 주 머신 로터의 정상적인 작동을 보장합니다.
편차 보상 : 설치 중에 약간의 축 방향, 방사형 및 각도 오정렬 오류를 줄이면 오정렬로 인한 추가 응력이 줄어 듭니다.
버퍼링 및 충격 흡수 : 작동 중 진동 및 충격을 흡수하고 노이즈를 줄이며 모터 및 메인 머신 베어링과 같은 주요 구성 요소를 보호합니다.
오버로드 보호 : 일부 유형 (유압 커플 링, 전단 핀 커플 링)은 과부하가 발생하면 분리 또는 미끄러짐으로 인해 과부하로 인해 모터 또는 주 머신이 손상되지 않도록합니다.
III. 유지 및 결함 진단
매일 검사
커플 링에 비정상적인 진동, 소음 또는 오일 누출이 있는지 정기적으로 관찰하십시오 (유압 커플 링의 경우).
탄성 요소 (예 : 고무 패드)가 노화, 금이 간 또는 마모되어 있는지, 금속 성분에 균열 또는 변형이 있는지 확인하십시오.
커플 링 보호 커버가 회전 부품이 노출되는 것을 방지하고 안전 사고를 일으키지 않도록하십시오.
정렬 교정
커플 링 구성 요소의 설치 또는 교체 후, 정확한 정렬 교정 (레이저 정렬 기기 사용 제안)을 수행해야합니다. 그렇지 않으면 커플 링의 조기 마모, 베어링 가열 또는 메인 머신의 비정상 소음으로 이어집니다.
일정 기간 (예 : 6 개월마다)을 실행 한 후 파운데이션 정착 또는 느슨한 볼트로 인한 편차를 방지하기 위해 정렬을 다시 확인하십시오.
일반적인 결함 및 취급
비정상적인 진동 / 소음 : 주로 정렬 또는 탄성 요소의 손상의 과도한 축, 방사형 또는 각도 오정렬로 인해 요소의 재 교정 또는 교체가 필요합니다.
전력 전송 실패 : 다이어프램 골절, 탄성 블록 분리 또는 전단 핀 골절로 인한 것일 수 있으며, 해당 구성 요소의 검사 및 교체를 위해 기계를 멈추고 과부하의 원인을 조사해야합니다.
고온 : 일반적으로 정렬 불량 또는 윤활이 불충분하기 때문에 (유압 커플 링의 경우) 정렬 교정 또는 작업 유체의 보충 / 교체가 필요합니다.
커플 링 구성 요소 선택
커플 링 구성 요소 (예 : 구멍 직경, 토크 등급)의 사양은 모터의 샤프트 직경과 기본 기계의 전력과 일치해야합니다. 원래 Atlas Copco 액세서리를 사용하여 열등한 액세서리로 인한 장비 손상을 피하기 위해 치수 정확도 및 재료 신뢰성을 보장하는 것이 좋습니다.
