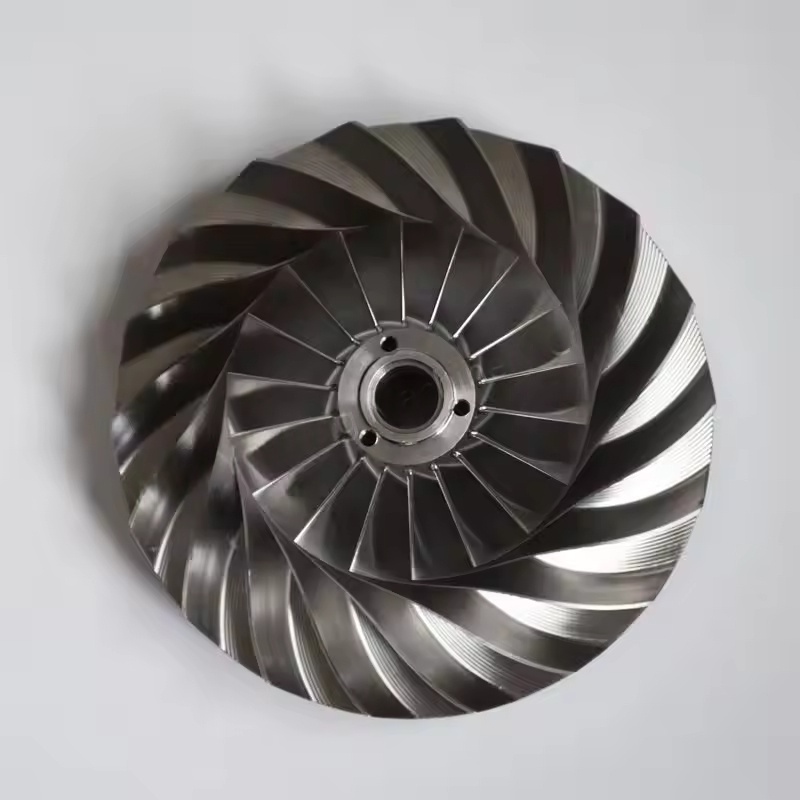

Atlas Copco 원심 공기 압축기의 웜 기어 휠 타입 임펠러. 1. 핵심 기능
임펠러는 원심력을 사용하여 임펠러로 들어가는 공기를 가속화하고 압축하여 기계 에너지를 운동 에너지와 가스의 운동 에너지로 변환하여 공기 압축을 달성하기위한 핵심 링크입니다. 원심 공기 압축기의 다단계 압축 구조에서 임펠러는 가스 압력을 목표 값으로 점차적으로 증가시키기 위해 디퓨저, 굽힘 및 기타 구성 요소와 결합되어야합니다.
2. 고 알루미늄 임펠러 특성
재료 장점 : 고강도 알루미늄 (예 : 항공 우주 등급 알루미늄)으로 만들어진이 밀도는 저밀도 및 경량의 특성을 가지고 있으며, 임펠러의 회전 중에 관성력 및 샤프트 하중을 크게 줄이고 에너지 감소를 줄이며 중간 및 저압, 중간 규모의 작업 조건에 적합합니다.
처리 성능 : 알루미늄은 모양으로 쉽게 처리 될 수 있으며 복잡한 블레이드 표면 설계 (예 : 뒤로 곡선 블레이드)를 실현하고 공기 흐름 채널을 최적화하고 흐름 손실을 줄이며 압축 효율을 향상시킬 수 있습니다.
응용 시나리오 : 중간 및 저전력 원심 공기 압축기 또는 장비 경량 및 에너지 소비 제어에 대한 요구 사항이 더 높은 시나리오에서 자주 사용됩니다.
3. 금속 임펠러 특성
재료 선택 : 주로 고강도 합금강 (예 : 크롬-몰리브덴 강철, 니켈 기반 합금) 또는 티타늄 합금을 사용하며, 고온 및 압력 저항성, 기계적 강도 및 피로 저항성은 알루미늄보다 훨씬 높은 회전 응력을 견딜 수 있습니다.
작업 조건 적응성 : 높은 회전 속도 및 높은 압축 비율을 갖는 대형 원심 공기 압축기 또는 중간 온도 및 미량 불순물 (예 : 화학 및 전력 산업)을 갖는 산업 환경, 오랫동안 가혹한 기계적 및 열 부하를 견딜 수 있습니다.
안정성 : 금속 재료는 고속 회전 중에 강성, 더 강한 진동 억제 능력을 가지므로 장치의 노이즈를 줄이고 베어링과 같은 관련 구성 요소의 수명을 연장하는 데 도움이됩니다.
4. 설계 및 제조 기능
공기 역학적 최적화 : 임펠러 블레이드의 모양 (예 : 전방 경사, 역전 굽힘, 방사형), 입구 및 출구 각도, 휠 직경 등은 모두 유체 역학 (CFD) 시뮬레이션을 통해 최적화되어 부드러운 공기 흐름을 보장하고, 소용돌이 및 충격 손실을 줄이고, 절연 효율을 향상시킵니다.
정밀 처리 : 5 축 연결 처리, 전체 단조 등을 사용하여 임펠러의 크기 정확도와 동적 균형 성능을 보장하고, 불균일 한 질량 분포로 인해 표준을 초과하는 진동을 피하고 안전한 작동을 보장하십시오.
부식 처리 : 일부 금속 임펠러 표면은 크롬 도금, 세라믹 분무 등을 겪고, 수분 함량이 높은 압축 공기 환경 또는 약간의 부식성에 적합한 내식성 및 내마모성을 향상시킵니다.
