Atlas Copco Air Compressors 용 오일 필터의베이스 -1. 구조 및 기능

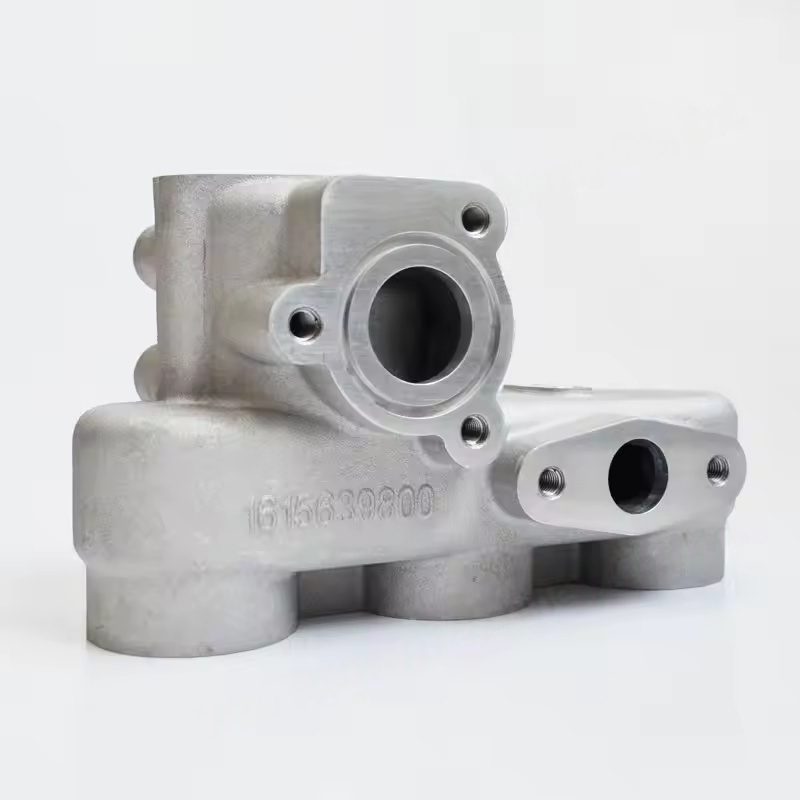

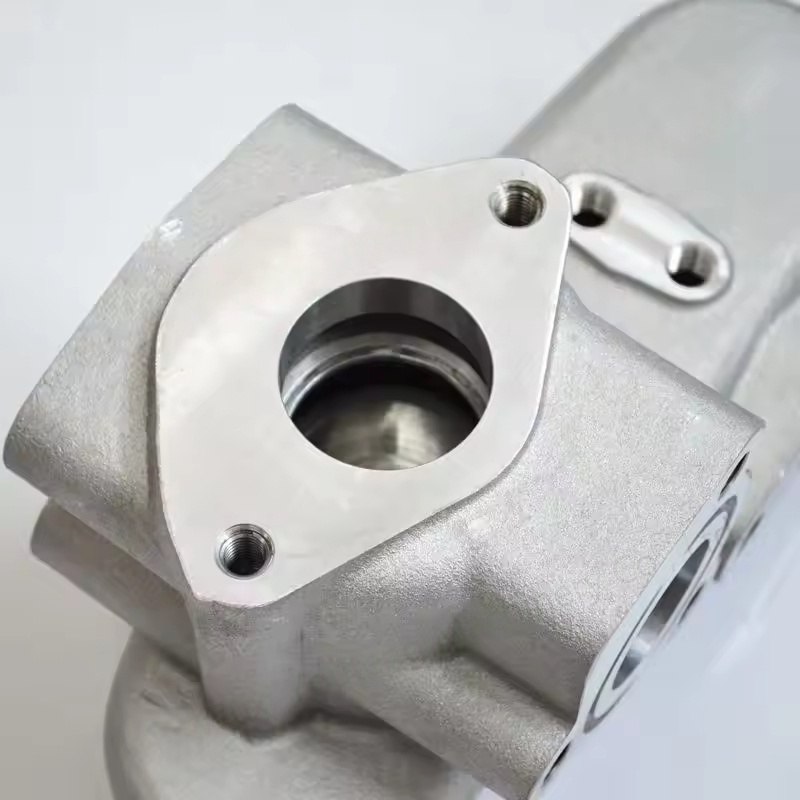

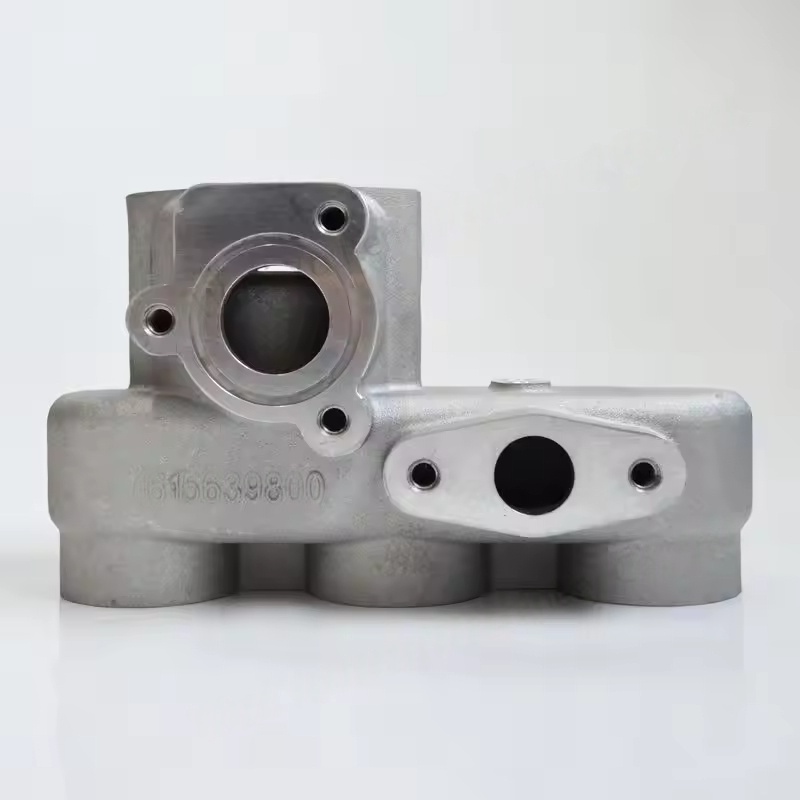

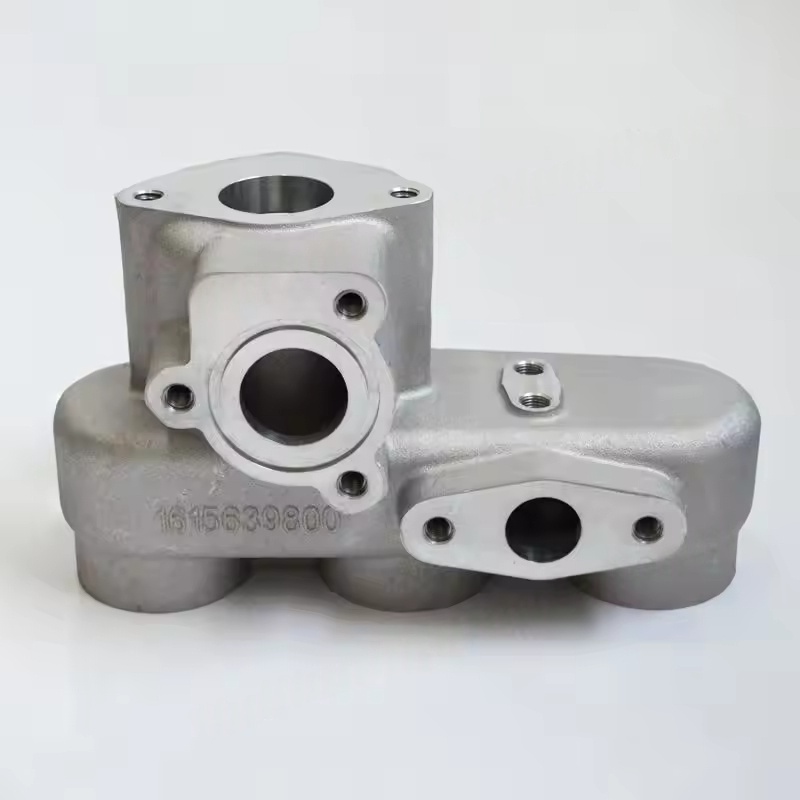

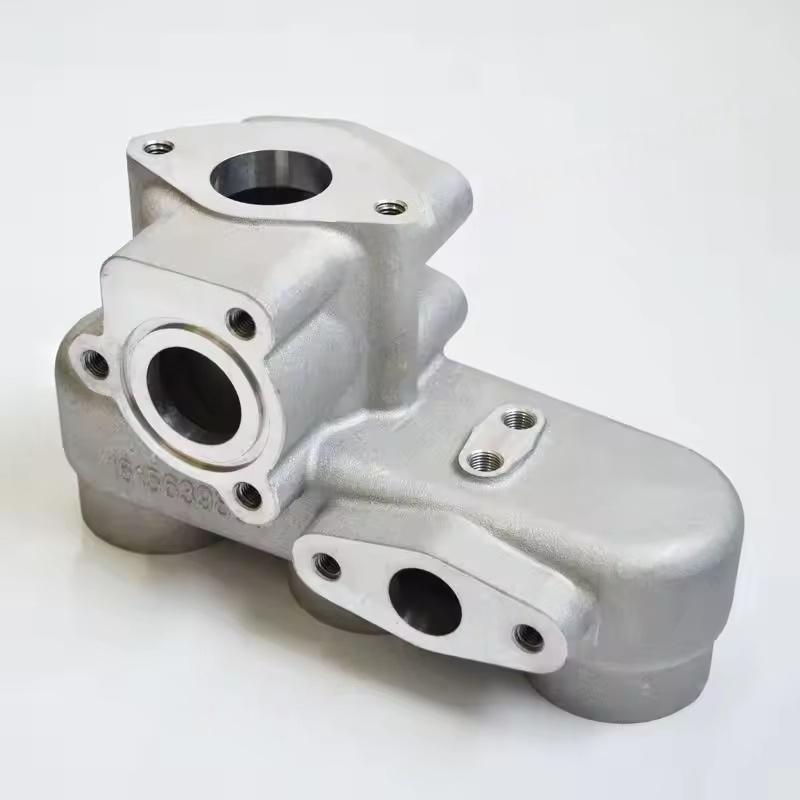

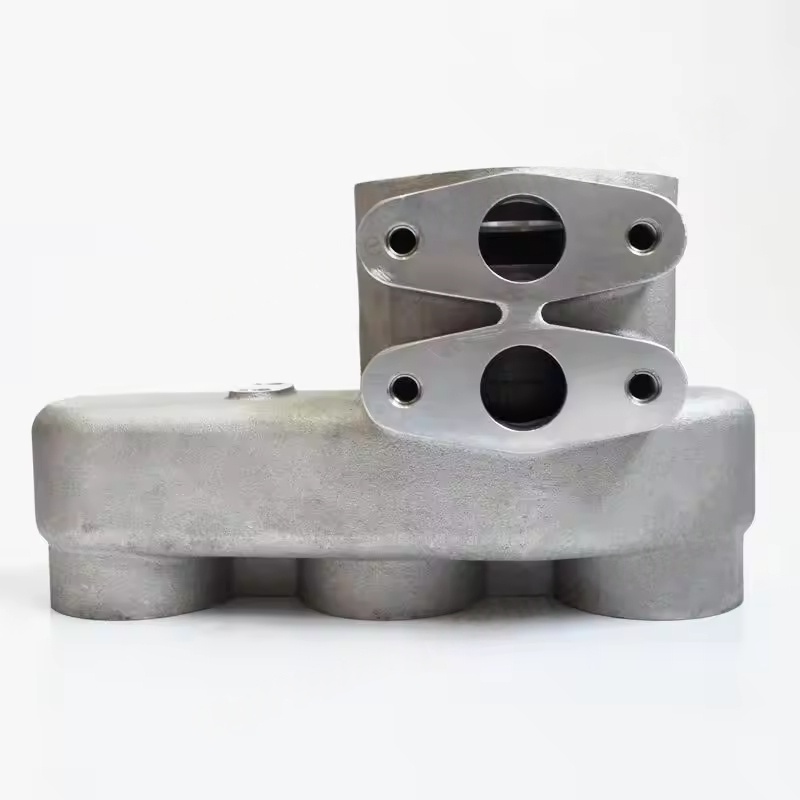

핵심 구조 : 일반적으로 오일 흡입구, 오일 배출구, 설치 인터페이스 및 밀봉 표면을 통합하는 금속 주물 (주로 알루미늄 합금 또는 주철). 일부베이스에는 바이 패스 밸브가 있습니다 (필터 요소가 막히면 바이 패스 밸브는 윤활유가 필터 요소 주위로 순환하여 계속 흐르도록하여 오일 부족으로 인해 주 장치가 손상되지 않도록합니다). 주요 기능 :
오일 필터를 고정하고 풀기 및 오일 누출을 방지하기 위해 장치의 진동 환경에 필터 요소가 단단히 설치되어 있는지 확인하십시오.
윤활유를 안내하여 기계의 메인 오일 통과 (여과 전)에서 필터를 입력 한 다음 필터링 된 청정 오일을 기계의 메인 베어링, 로터 등으로 다시 보내서 완전한 윤활 회로를 형성합니다.
밀봉 설계 (O- 링 또는 밀봉 개스킷 포함)를 통해 흐름 공정에서 윤활유가 누출되지 않도록하여 안정적인 시스템 압력을 보장합니다.
II. 적응 및 특성
오일 회로 레이아웃 및 필터 사양 (GA, ZR, ZT 등)의 오일 회로 레이아웃 및 필터 사양 (직경, 인터페이스 스레드)에 대해 오일 필터 및 주 오일 회로와 정확한 연결을 보장합니다.
이 재료는 특정 오일 저항성 및 기계적 강도를 가지며, 설치 중 윤활유와 토크의 장기 담그기를 견딜 수 있으며 기계 작동 중 온도 변화에 적응할 수 있습니다 (-10 ~ 120 ℃).
III. 일반적인 문제 및 유지 보수
누설 결함 :베이스와 필터 사이의 밀봉 표면의 마모, O- 링의 노화 또는베이스 자체의 균열은 모두 오일 누출로 이어질 수 있습니다. 밀봉 부품의 상태를 확인하고 필요한 경우베이스를 교체하십시오.
막힘 또는 불량 : 불순물 증착 또는 캐스팅 결함 (예 : 부정 된 버와 같은)으로 인해베이스 내부의 오일 통로가 막히면 윤활유가 충분하지 않습니다. 기본을 분해하고 청소하거나 교체하십시오.
설치주의 : 오일 필터를 교체 할 때는 기초의 밀봉 표면을 청소하고 긁힘 또는 변형을 점검하십시오. 새 필터를 설치할 때 지정된 토크 (보통 20-30 n · m)에 따라 조이고 기본 스레드를 손상 시키거나 아래쪽으로 가면서 누출로 이어집니다.
