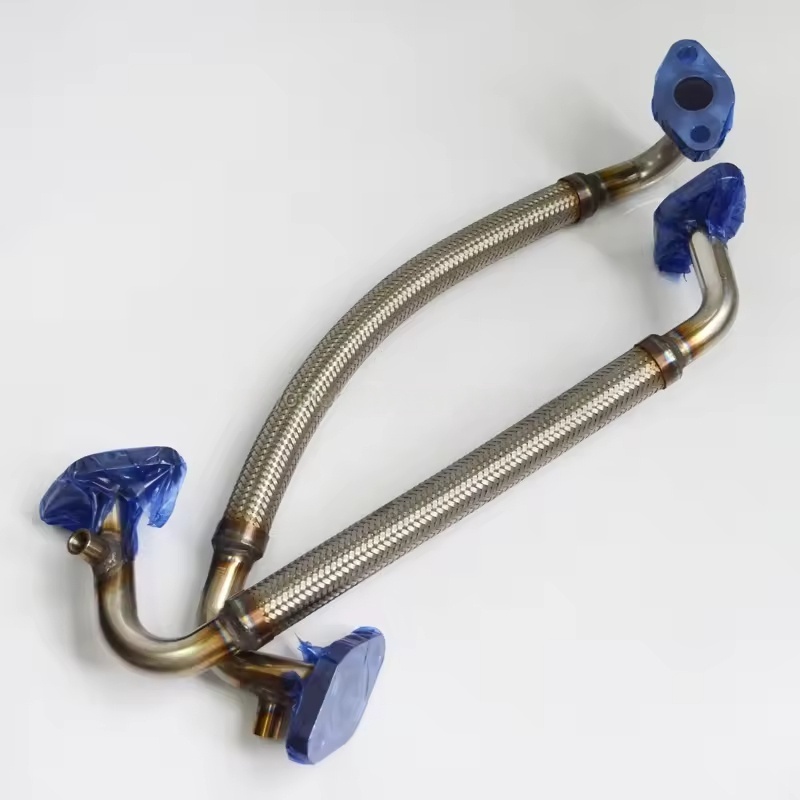

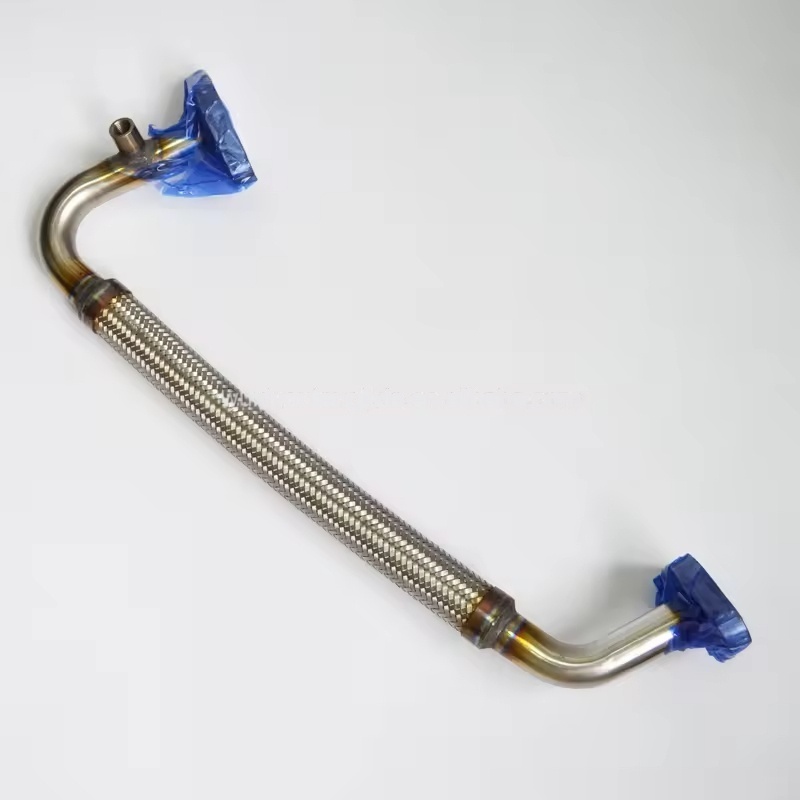

Atlas Copco Air Compressors의 물 및 오일 파이프의 재료 및 특성 :
냉각수 파이프 :
대부분 구리 튜브, 원활한 강철 튜브 또는 식품 등급 PVC 튜브를 사용하십시오. 일부 대규모 유닛은 스테인레스 스틸 튜브 (304 재료)를 사용합니다. 그들은 부식성 (수질 냉각에 적합)과 우수한 열전도율을 가지고 있습니다.
압력 저항은 냉각 시스템의 압력 (보통 1-3 바)과 일치합니다. 벽 두께는 파이프 직경과 수압 변동으로 인한 파열을 방지하기 위해 압력에 따라 설계되었습니다.
오일 파이프 :

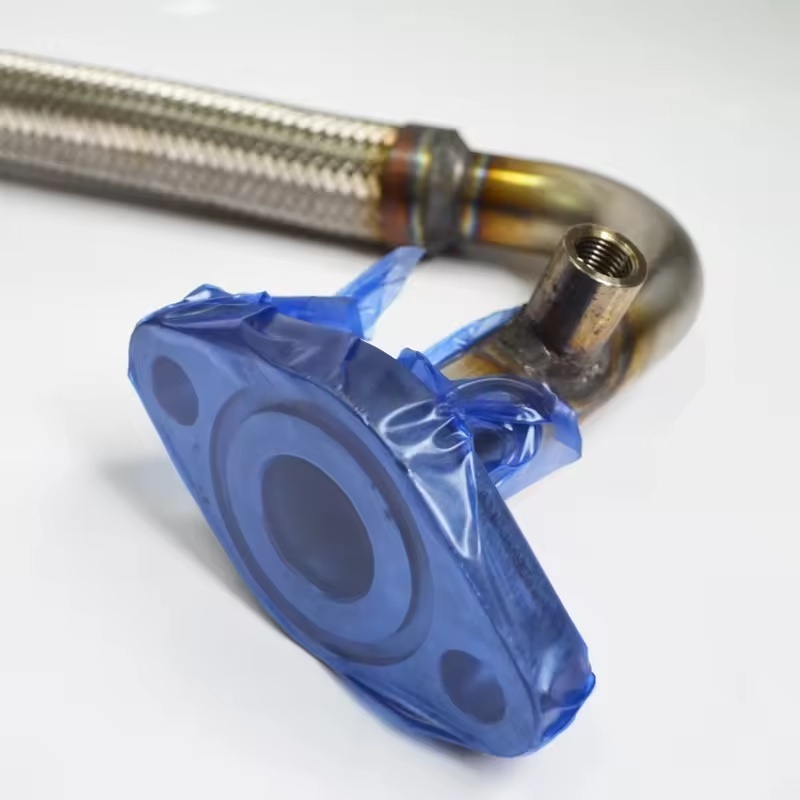

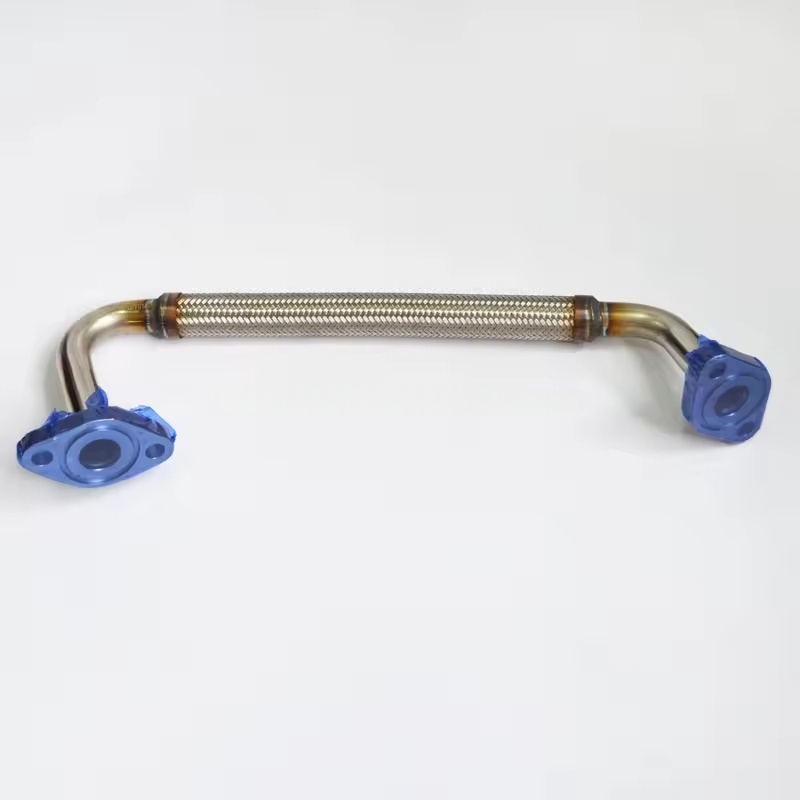

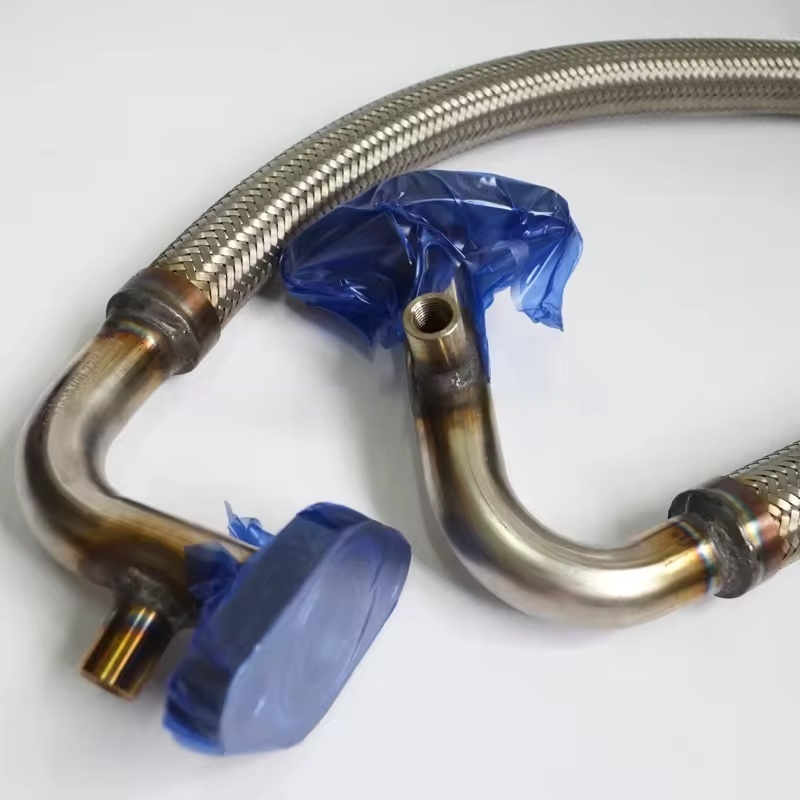

주로 원활한 강철 튜브 (탄소강 또는 스테인레스 스틸), 고압 고무 튜브 (직물 층 강화) 또는 나일론 튜브를 사용하십시오. 그들은 윤활유와 특정 온도 (80-120 ℃)의 장기 침지를 견딜 필요가있다.
윤활유 파이프 라인의 압력 저항은 압력 요구 사항을 충족합니다 (일반적으로 2-10 바, 다른 모델 및 위치에 따라). 고무 튜브는 오일 저항 (보통 NBR 또는 FKM 재료)이 있어야합니다.
사양 및 호환성
파이프 직경 : 흐름 요구 사항에 따라 설계되었습니다. 냉각수 파이프의 직경은 일반적으로 DN10-DN50 (예 : φ12mm, φ16mm, φ25mm 등)이며 오일 파이프의 직경은 더 작습니다 (예 : φ6mm, φ8mm, φ10mm 등). 특정 크기는 모델 (예 : GA 시리즈, G 시리즈, ZT 시리즈) 및 위치 (예 : 주 단위의 오일 흡입구, 오일 냉각기의 입구 및 출구)에 의해 결정됩니다.
연결 방법 : 일반적으로 사용되는 스레드 연결 (NPT 또는 G 스레드), 플랜지 연결 (대형 파이프 직경) 또는 빠른 커넥터 (고무 튜브/나일론 튜브)가 있습니다. 일부 파이프 경로는 파이프 클램프에 의해 고정되어 인터페이스의 진동 유발 풀기를 줄입니다.
응용 프로그램 위치 :
냉각수 파이프 : 주로 워터 냉각기 (입구 및 출구), 워터 펌프, 온도 제어 밸브, 냉각 타워의 연결 파이프 등, 냉각 매체를 열 소산이 필요한 구성 요소 (예 : 오일 분리기, 실린더 바디 등)로 운반하는 것을 담당합니다.
오일 파이프 : 오일 탱크, 오일 필터, 오일 쿨러, 주 장치의 오일 입구, 오일 압력 조절 밸브 등, 오일 순환 경로를 형성합니다.
유지 관리 및 교체 예방 조치 :
정기 검사 : 정기적으로 부식, 마모 및 누출 (특히 인터페이스 부품)을 확인하십시오. 고무 튜브는 노화, 균열 및 팽창을 점검해야합니다. 적시에 발견 된 모든 문제를 교체하십시오.
교체 요구 사항 :
교체 할 때는 원래의 사양 (파이프 직경, 재료, 압력 저항 레벨)과 동일한 사양의 파이프를 사용하여 흐름과 압력 일치를 보장하십시오.
금속 파이프를 자른 후에는 버를 청소하여 불순물이 시스템에 들어가는 것을 피하십시오. 고무 튜브 조인트는 분리를 방지하기 위해 단단히 고정되어야합니다.
파이프 레이아웃은 과도한 굽힘이나 응력을 피해야하며 파이프 클램프의 간격은 진동과 마모를 줄이기 위해 합리적이어야합니다.
원래 공장 부품의 장점 : 원래 공장 물 및 오일 파이프의 크기 정확도, 재료 성능은 특히 고압 및 고온 영역에서 단위 설계와 완전히 일치하여 장기적인 운영 안정성을 보장하고 누출 위험을 줄입니다.
