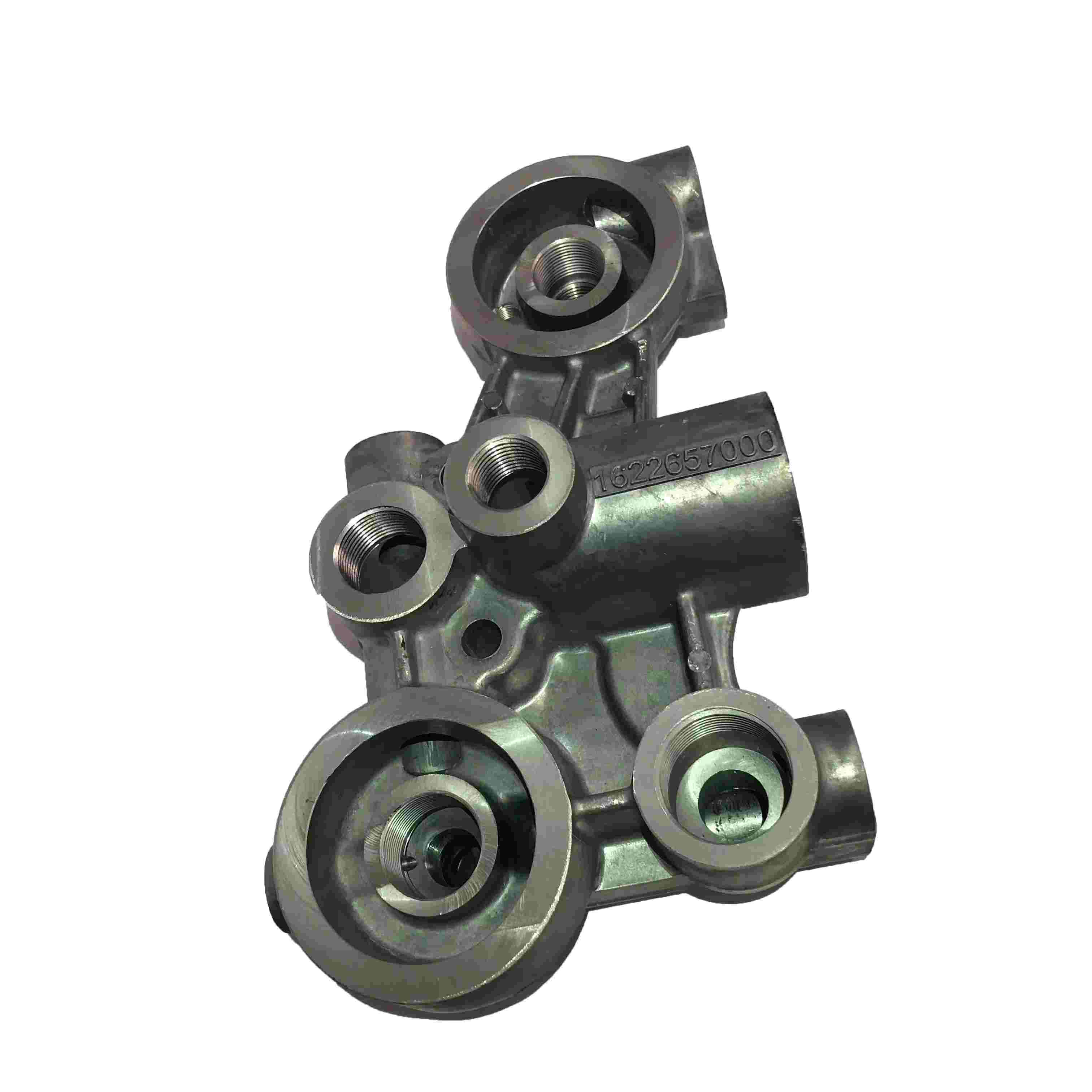

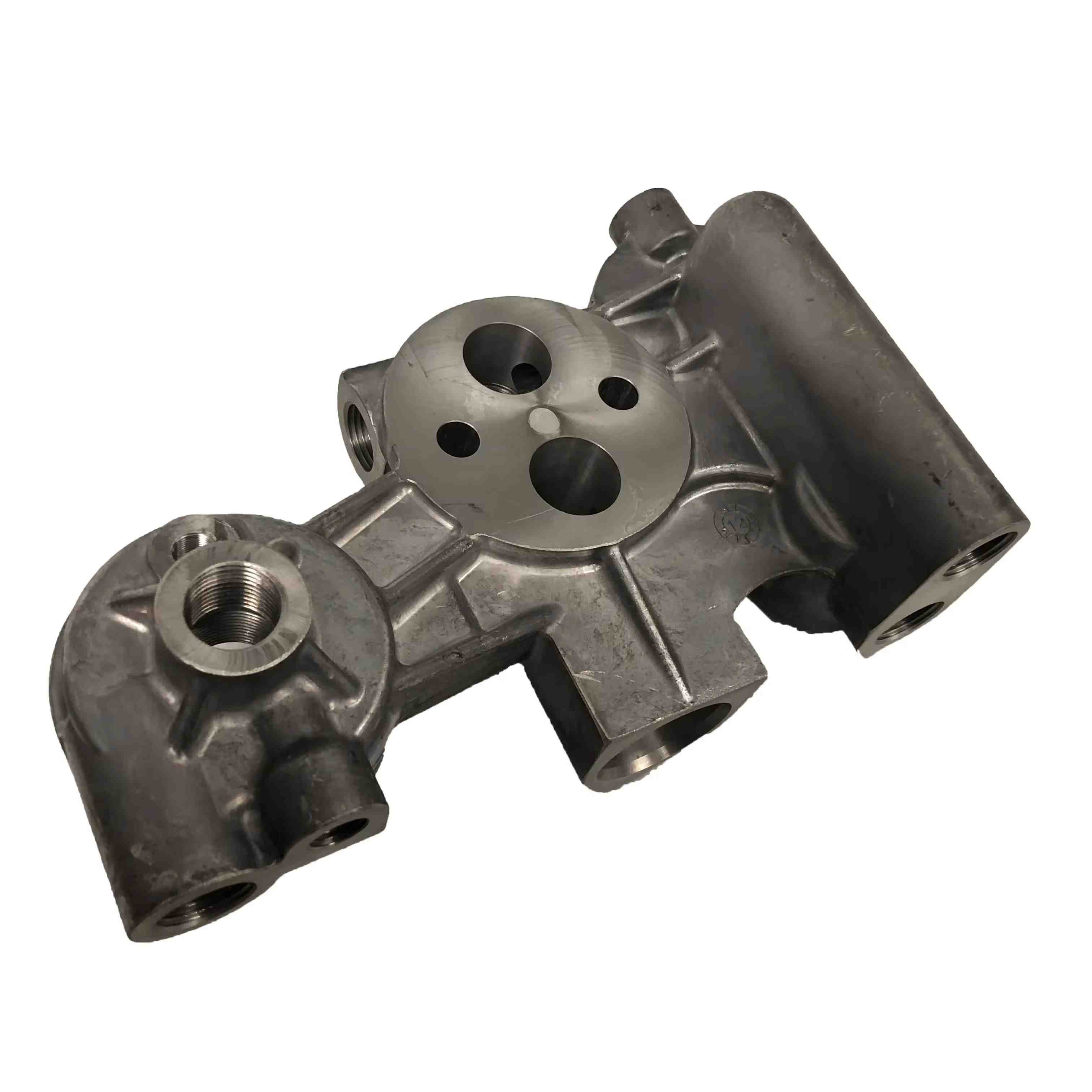

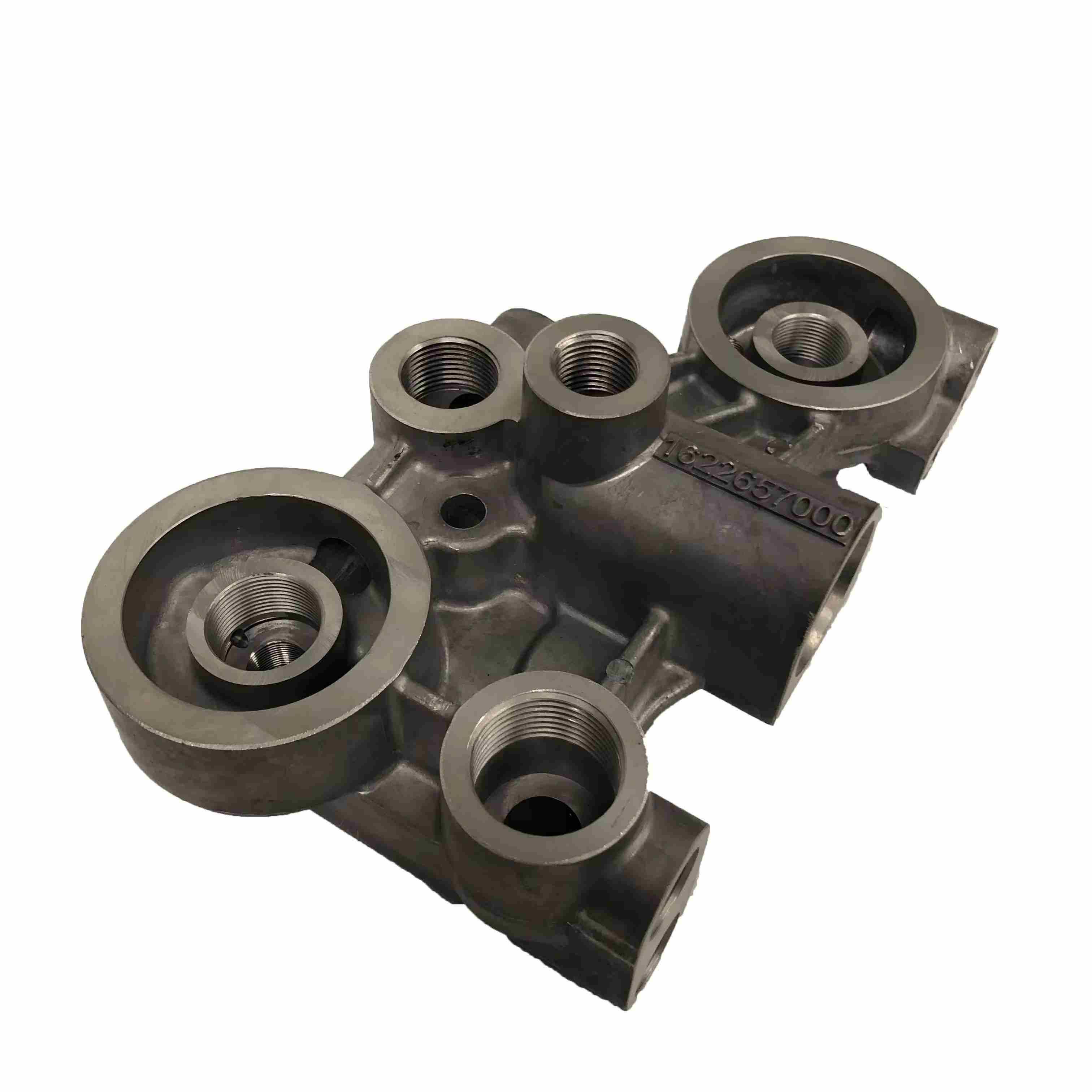

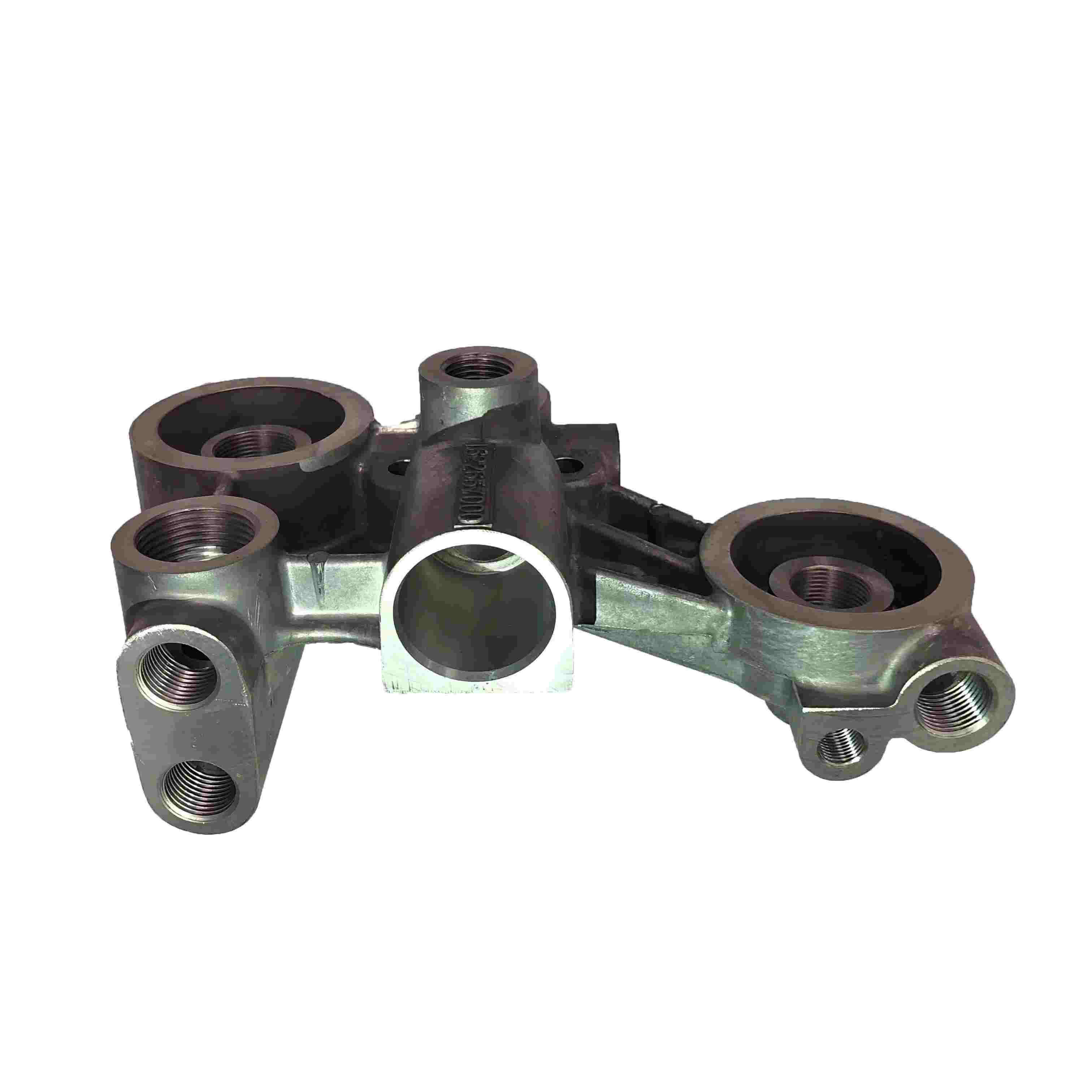

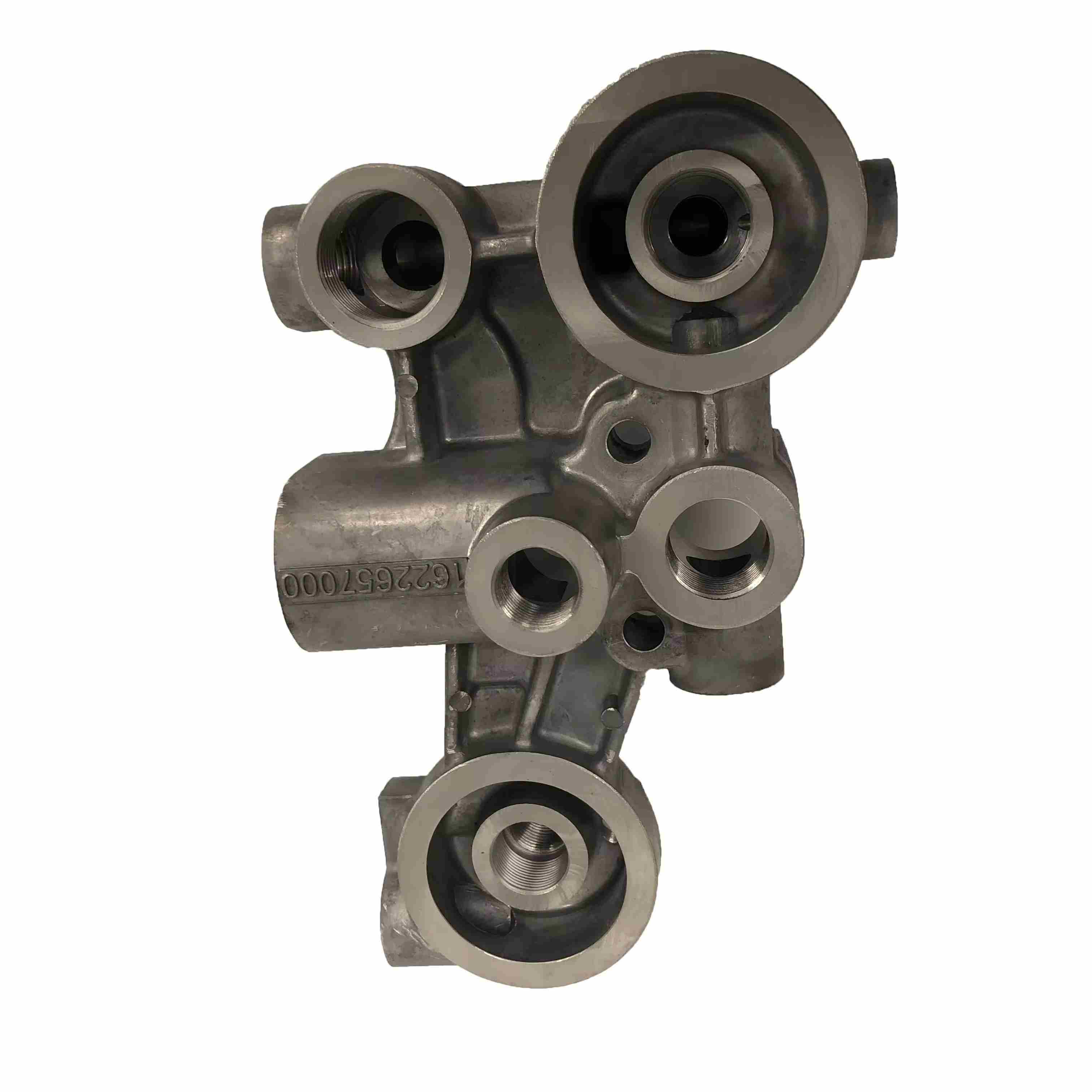

Atlas Copco 나사 형 공기 압축기의 오일 필터 하우징의 주요 기능
필터 요소 지원 및 밀봉 : 필터 요소에 대한 장착베이스를 제공하여 필터 요소와 내장 씰 (예 : O- 링)을 통한 하우징 사이에 꽉 끼는 것이 보장되어 필터링 된 윤활유가 우회하지 못하게합니다.
윤활유 여과 채널 : 하우징 입구에서 윤활유를 안내하고, 여과를 위해 필터 요소를 통해 흐르고, 출구에서 나가서 불순물, 금속 잔해 및 탄소 침전물을 제거하여 메인 로터 및 베어링과 같은 주요 구성 요소를 보호합니다.
압력 보호 : 일부 하우징 모듈은 바이 패스 밸브를 통합합니다. 필터 요소가 막히고 압력 차이가 설정된 값을 초과하면 바이 패스 밸브는 자동으로 윤활유의 연속 순환을 보장합니다 (필터링되지는 않지만 오일 손실 및 장비 손상을 피합니다).
구조적 보호 : 하우징은 압력 방지 재료로 만들어져 내부 필터 요소를 외부 기계적 영향으로부터 보호하고 압축기 작동 중 오일 온도 (보통 80-100 ° C) 및 오일 압력 환경에 적응합니다.
구조와 재료
구조 구성 : 일반적으로 하우징 바디, 필터 요소 설치 인터페이스 (스레드 또는 스냅 피트 포함), 흡입구/아울렛 오일 포트, 씰링 그루브 (O- 링), 바이 패스 밸브 (통합) 및 드레인 포트 (일부 모델의 경우)가 포함됩니다.
재료 특성 : 본체는 일반적으로 주철 또는 고강도 엔지니어링 플라스틱 (가벼운 모델 용)이며, 표면은 부식성 (예 : 페인팅 또는 전기 도금 등), 오일, 고온 및 노화에 대한 내성으로 처리됩니다.
사양 호환성 : 다른 모델 (예 : GA 시리즈, G 시리즈 등)의 치수 및 인터페이스 사양 (스레드 유형, 흡입구 오일 포트 직경)은 다르며 해당 오일 필터 필터 요소의 해당 모델과 일치해야합니다.
일반적인 문제 및 유지 보수
누설 문제 :
이유 : 씰의 노화 및 손상, 필터 요소의 부적절한 설치, 하우징 스레드의 마모 또는 변형.
처리 : 원래 O- 링을 교체하고 필터 요소의 올바른 설치를 확인하고 하우징 스레드가 그대로 있는지 확인한 후 필요한 경우 하우징을 교체하십시오.
바이 패스 밸브 고장 :
표지판 : 필터 요소가 막히지 만 경보가 없어서 유일하게 필터링되지 않은 오일이 필터링되어 오일 품질이 빠르게 저하됩니다.
처리 : 바이 패스 밸브가 붙어 있는지 또는 스프링이 고장인지 확인하십시오.
쉘 손상 ：
이유 ： 장기 고온 및 고압 조건 하에서 재료 피로, 설치 중 고르지 않은 힘, 외부 충돌.
처리 ： 균열 또는 심한 변형이 발생하면 오일 누출 및 장비 고장을 피하기 위해 하우징의 원래 쉘 모듈을 즉시 교체하십시오.
