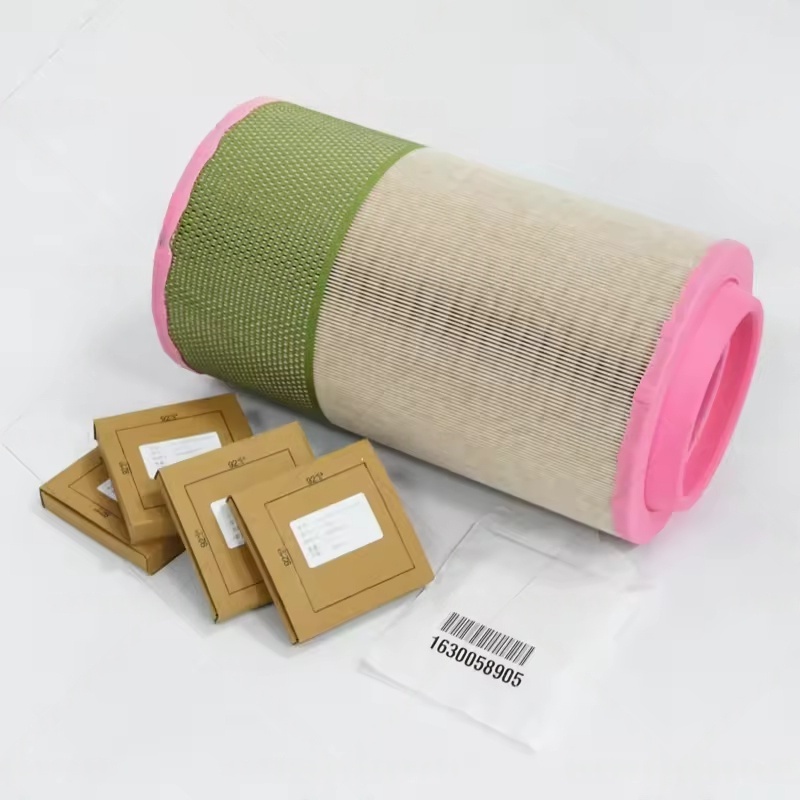

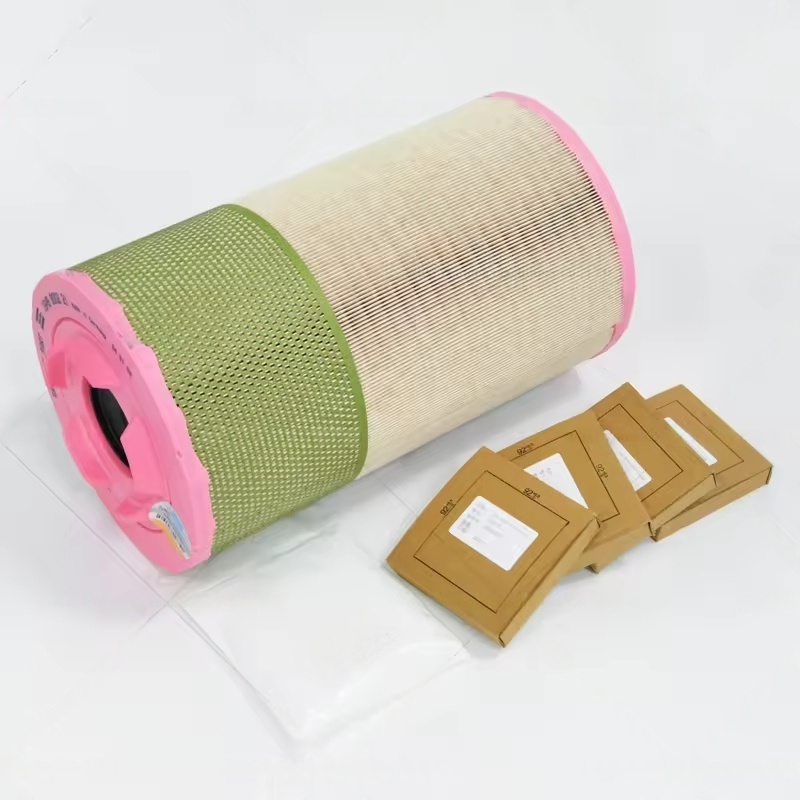

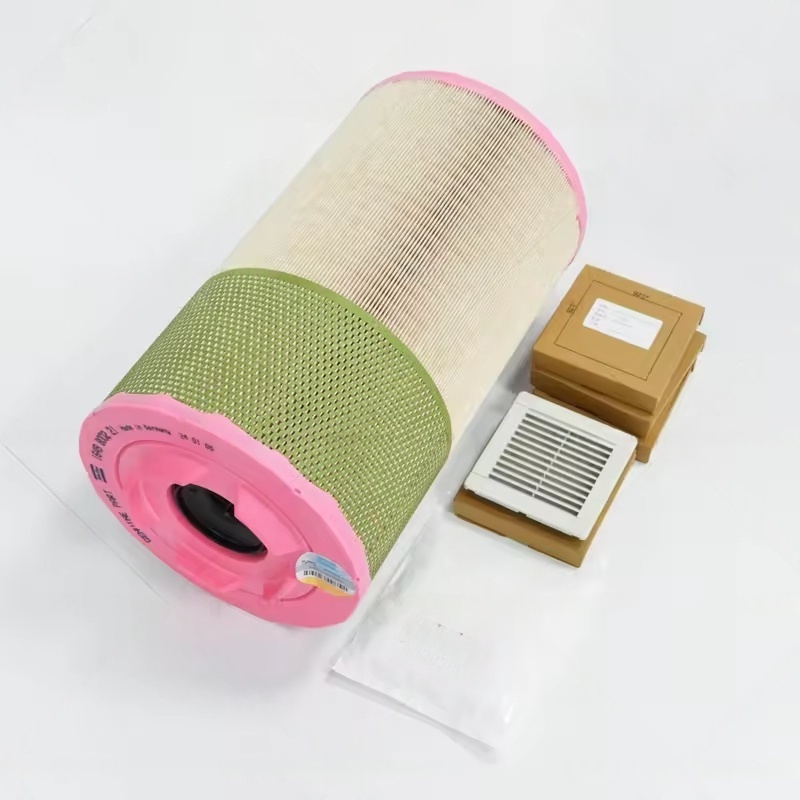

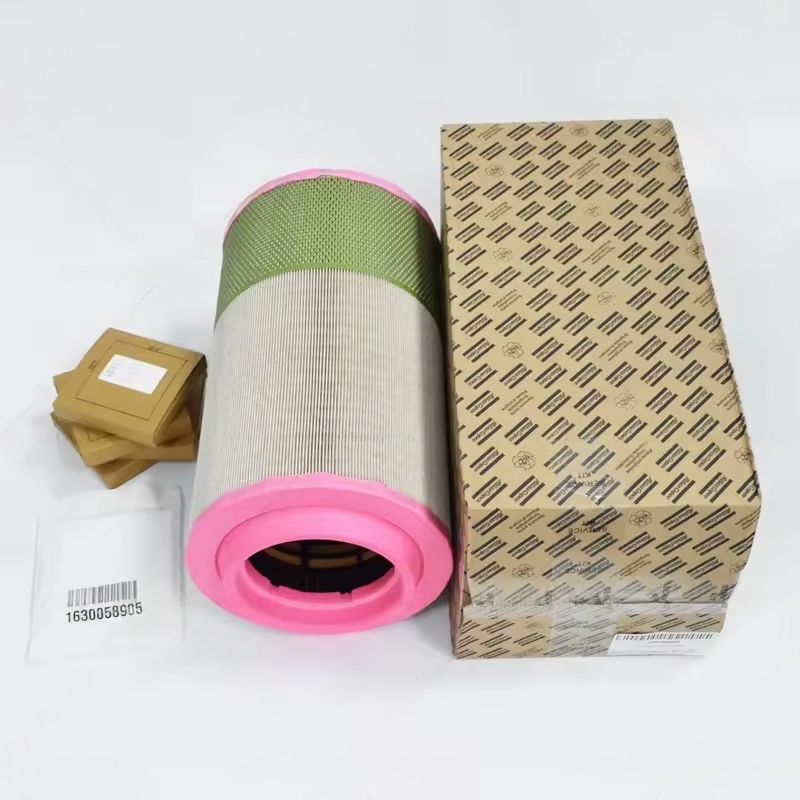

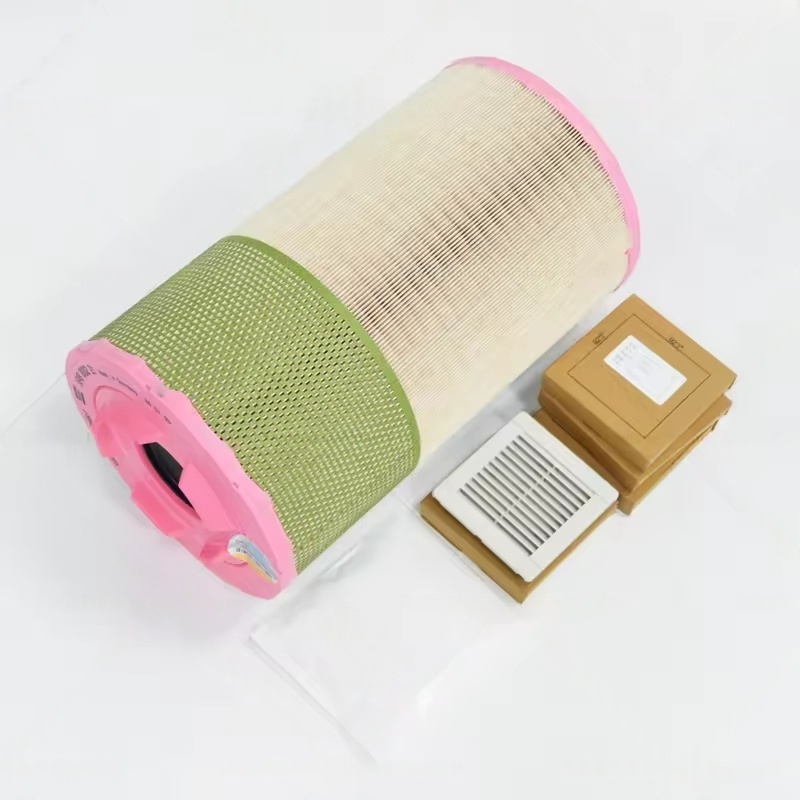

I. C142 에어 필터 어셈블리의 핵심 매개 변수 및 해당 모델
모델 식별 : C142 (필터 요소의 핵심 모델, 전체 부품 번호는 1621735200 등이 될 수 있습니다. 자세한 내용은 장비 매뉴얼을 참조하십시오).
적용 가능한 모델 : 주로 GA90 (90kW), GA110VSD (110kW, 가변 주파수 모델)와 같은 중간 크기 및 대형 나사 형 공기 압축기에 주로 적용 가능합니다.이 모델은 섭취량이 크며 공기 필터의 필터링 효율 및 먼지 유지 용량에 대한 요구 사항이 더 높습니다.
필터링 정밀도 : 일반적으로 1-5μm는 99.9% 이상의 필터링 효율로 먼지, 모래 입자 및 기타 불순물을 효과적으로 차단할 수 있습니다 (ISO 표준에 따라).
구조적 특징 : 주름 된 여과지 설계 채택, 여과 영역 증가, 흡기 저항 감소, 먼지 유지 용량을 동시에 향상시킵니다 (먼지 유지 용량은 일반적으로 약 150-200g).
II. 에어 필터 어셈블리의 구성
C142 주요 필터 요소 :
고강도 복합 필터 페이퍼 (일부는 나노 코팅을 포함 함)를 사용하는 코어 필터링 구성 요소는 효율적인 여과 및 낮은 저항을 특징으로하여 높은 흡입량 하에서도 안정적인 여과 효과를 보장합니다.
필터 하우징 (쉘) :
일반적으로 밀봉 및 압력 저항성이 우수한 금속 또는 고강도 플라스틱으로 만들어졌으며, 필터 요소가 단단히 설치되고 공기 단락을 피하기 위해 내부적으로 포지셔닝 구조로 설계되었습니다 (주 장치에 직접 유입되지 않음).
안전 필터 요소 (선택 사항) :
일부 모델에는 기본 필터 요소 내부의 안전 필터 요소가 장착되어 있으며 (보조 여과) 주 필터 요소에 우연히 손상된 경우 불순물이 시스템에 들어가는 것을 방지하여 이중 보호 (별도의 일치 모델이 필요).
압력 차이 지표 :
메인 필터 요소가 막히고 흡입구와 아울렛 공기 사이의 압력 차이가 설정된 값 (일반적으로 5-6kpa)에 도달하면 필터 하우징에 설치되면 표시기는 경보 (예 : 빨간색 디스플레이 또는 경보를위한 단위 제어 시스템에 대한 연결)를 트리거하여 교체를 상기시킵니다.
III. 교체 및 유지 보수를위한 핵심 포인트
교체 기간 :
표준 환경 (먼지 농도 ≤ 1mg/m³) : 2000-3000 시간마다 한 번씩 교체 할 것을 제안합니다.
가혹한 환경 (예 : 시멘트 플랜트, 광산 등) : 1000-1500 시간으로 단축하거나 압력 차이 지표에서 경보 될 때 즉시 교체해야합니다.
교체 예방 조치 :
필터 고장 및 주 단위의 손상을 초래하는 필터 재료 품질 문제를 피하기 위해 Atlas Copco Original C142 에어 필터 또는 인증 애프터 마켓 부품을 사용해야합니다.
교체하기 전에 기계를 멈추고 내부 공기 압력을 해제하십시오. 필터 하우징을 열 때 잔류 불순물이 떨어지지 않도록 하우징 내부 청소에주의하십시오.
공기 누출을 피하기 위해 필터 요소와 필터 하우징의 밀봉 링이 주름이나 오정렬없이 완전히 접촉하는지 확인하십시오.
정기 검사 :
정기적으로 (예 : 주간) 필터 하우징의 외관이 손상 및 압력 차이 지표의 상태를 검사하십시오.
장비가 섭취량이 충분하지 않으면 공기량이 충분하지 않거나 배기 압력 감소 또는 메인 장치의 비정상 소음이 발생하면 먼저 에어 필터가 막히거나 부적절하게 설치되어 있는지 확인해야합니다.
