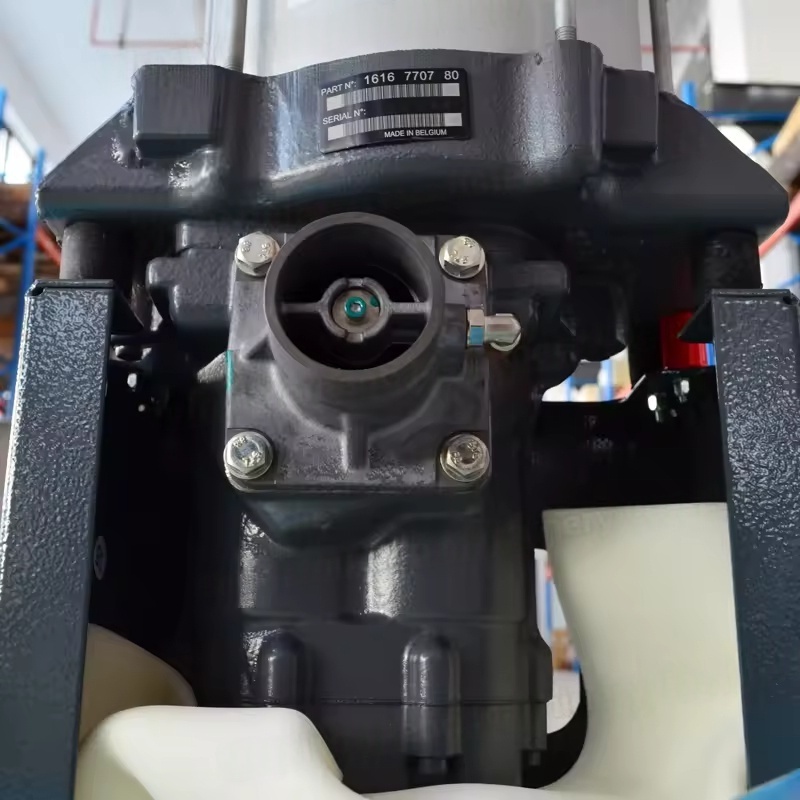

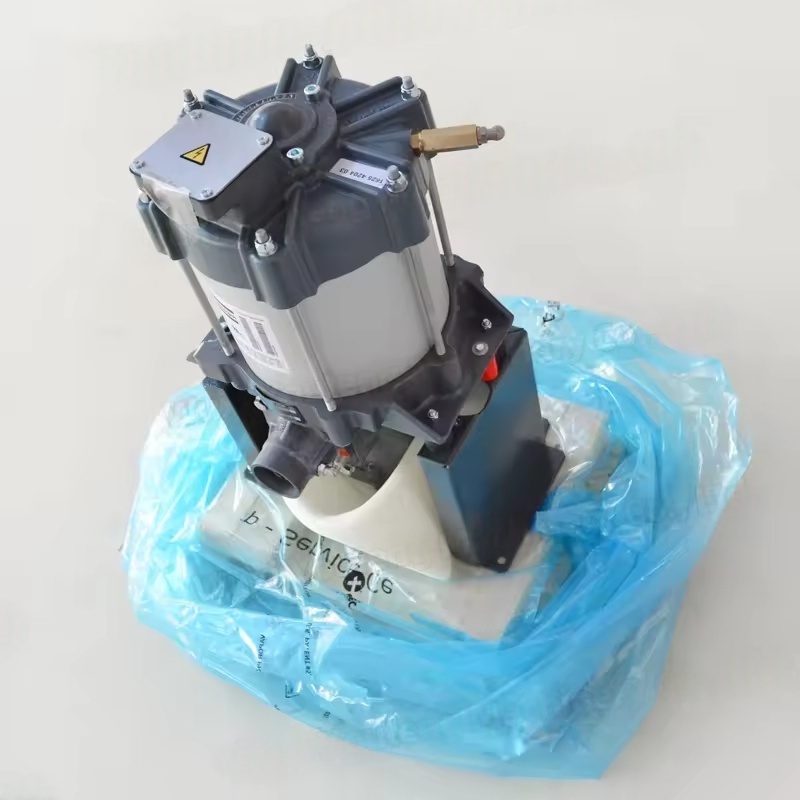

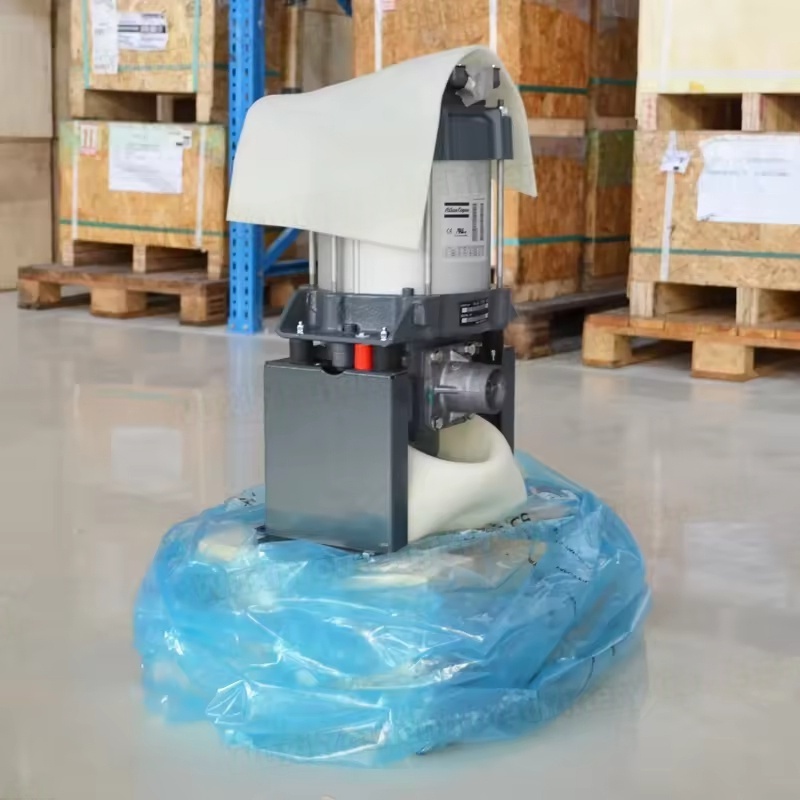

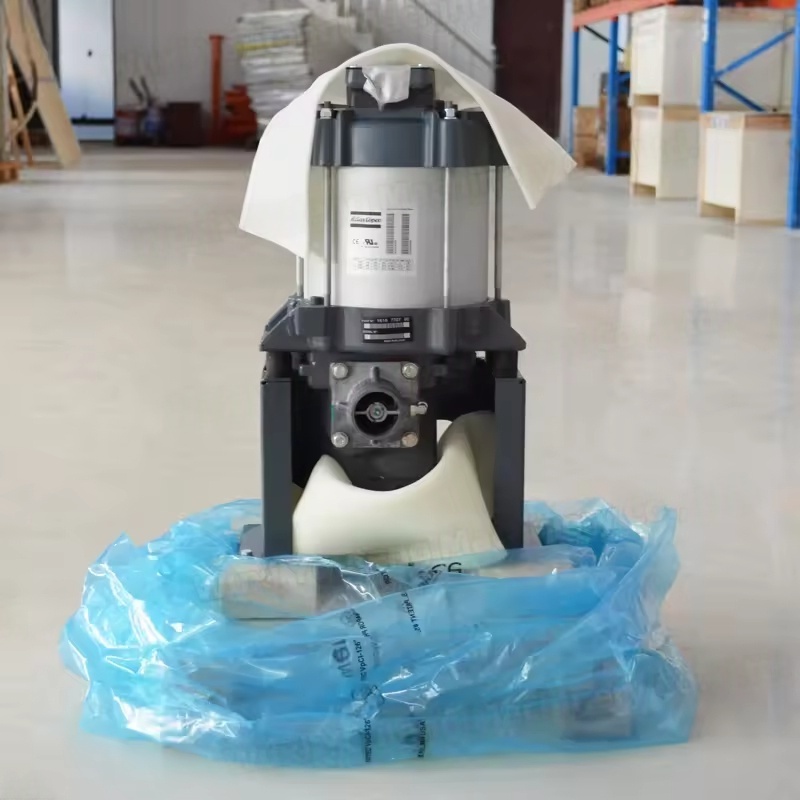

드라이브 시스템의 핵심 구성 요소 중 하나 인 Atlas Copco GA15VSD 나사 공기 압축기의 드라이브 구성 요소는 가변 속도 제어 기능을 수용하기 위해 가변 주파수 드라이브 시스템 주위에 설계되었습니다. 주로 다음으로 구성됩니다.

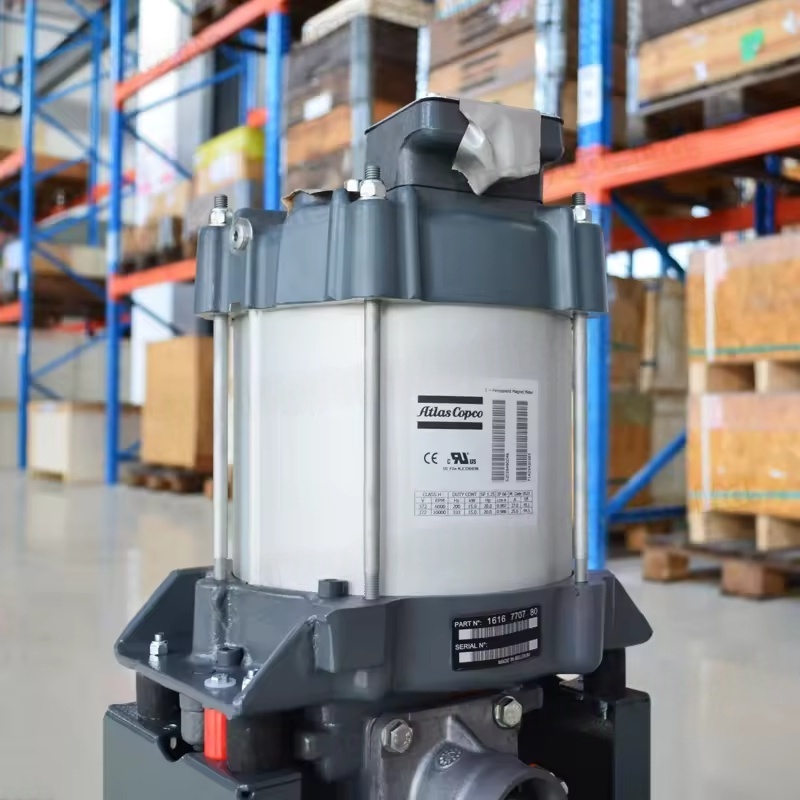

가변 주파수 모터
전원으로서, 효율적인 비동기 모터 또는 영구 자석 동기 모터 (특정 구성에 따라 다름)를 사용하고 광범위한 속도 조절 기능 (일반적으로 30-100Hz)을 사용하여 가스 소비에 따라 속도를 자동으로 조정하여 에너지 절약 작업을 달성 할 수 있습니다.
특징 : 보호 수준은 일반적으로 IP55이며, 절연 클래스는 F 등급이며 압축기의 연속 작동 조건에 적합하며 진동이 낮고 노이즈가 적습니다.
모터 브래킷 /베이스
모터를 고정하는 데 사용되는 것은 조작 중 진동 전송을 줄이기 위해 강성 구조 설계를 채택하고 모터와 주 단위 사이의 동축성을 보장하여 전력 전송 손실을 피합니다.
드라이브 벨트 / 커플 링 (모델에 따라 다름)
V- 벨트 드라이브 : 일부 GA15VSD 모델은 효율적인 V- 벨트 또는 동기 벨트를 사용하여 풀리를 통해 모터 파워를 메인 장치로 전달하여 완충 및 충격 흡수 효과를 제공합니다. 벨트의 긴장과 마모에 정기적 인 점검이 필요합니다.
커플 링 드라이브 : 일부 고급 모델은 탄성 커플 링을 사용하여 모터를 메인 장치에 직접 연결하고 전송 효율이 높고 유지 보수가 간단하지만 엄격한 설치 동축 요구 사항이 필요합니다.
풀리 / 플라이휠
합리적인 속도 비율 설계를 통해 모터 샤프트, 주 단위 샤프트 및 벨트 휠 / 커플 링과 일치하여 압축기의 압축 요구 사항에 맞는 운동 속도를 적절한 속도로 변환합니다. 일반적으로 안정적인 동적 균형을 보장하기 위해 고강도 주철 또는 알루미늄 합금으로 만들어집니다.
II. 연결 구성 요소의 주요 유형
연결 구성 요소는 드라이브 시스템의 다양한 구성 요소 간의 기계적 연결 및 전력 전송에 사용되며, 주로 다음을 포함하는 어셈블리 정확도 및 작동 안정성을 보장합니다.
샤프트 슬리브와 키
모터 샤프트, 주 단위 샤프트 및 벨트 휠 / 커플 링을 연결하는 데 사용됩니다. 일반적으로 내마모성 강철로 만들어진 토크, 미끄러짐 또는 풀기를 방지하기위한 정확한 공차 설계가 있습니다.
고정 볼트와 너트
모터, 벨트 휠 및 커플 링을 고정하기위한 고강도 볼트를 포함하여, 일반적으로 진동으로 인해 느슨해지지 않도록 자체 잠금 너트 또는 방지 접착제 접착제와 같은 보통 디자인을 포함합니다.
벨트 / 커플 링을위한 장력 조정 부품
나사, 슬라이더 등 조정과 같은 벨트의 적절한 장력을 보장하기 위해 모터의 위치를 정확하게 조정하는 데 사용됩니다 (너무 느슨하게 미끄러 져 너무 타이트하면 베어링의 하중이 증가합니다).
보호 커버 연결 구성 요소
클립, 나사 등을 포함한 드라이브 시스템의 보호 덮개를 고정하여 작동 중에 안전을 보장하고 외국 물체가 들어가거나 직원이 회전 부품에 접촉하는 것을 방지합니다.
III. 유지 보수 및 교체 지점
정기 검사
벨트 장력 (손가락이 벨트의 중간을 눌러 10-15mm가 적절하다)을 확인하거나 매월 커플 링의 탄성 구성 요소의 마모를 확인하고 매달 연결 구성 요소의 조여 상태를 확인하여 풀기를 피하십시오.
1000-2000 시간의 작동 후, 모터 베어링의 온도 상승을 점검하고 (주변 온도를 40 ℃로 초과하지 않아야 함) 필요한 경우 윤활 그리스를 보충하십시오.
