1320604630 아트라스콥코

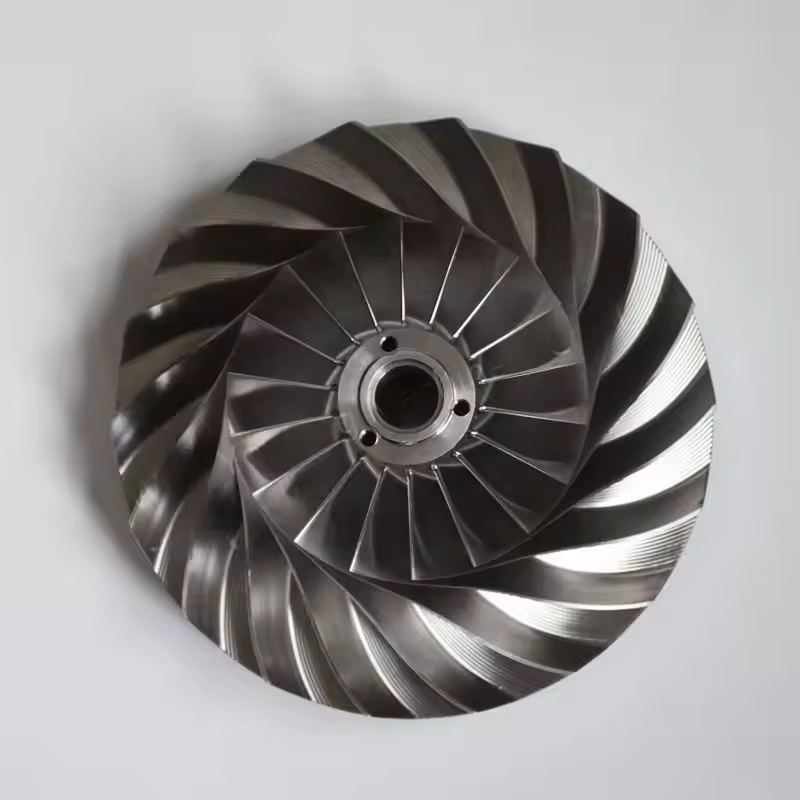

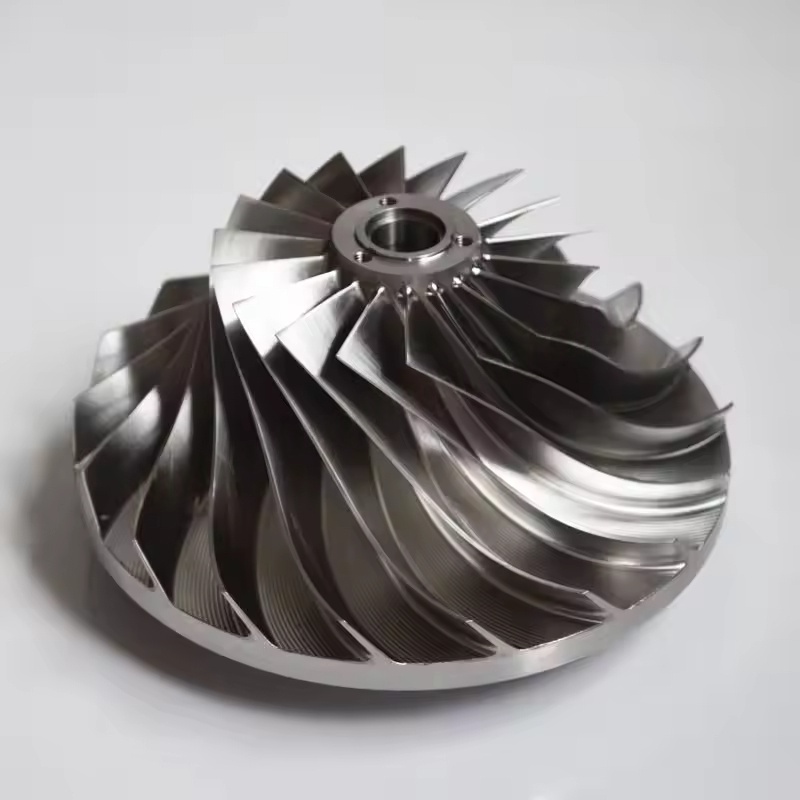

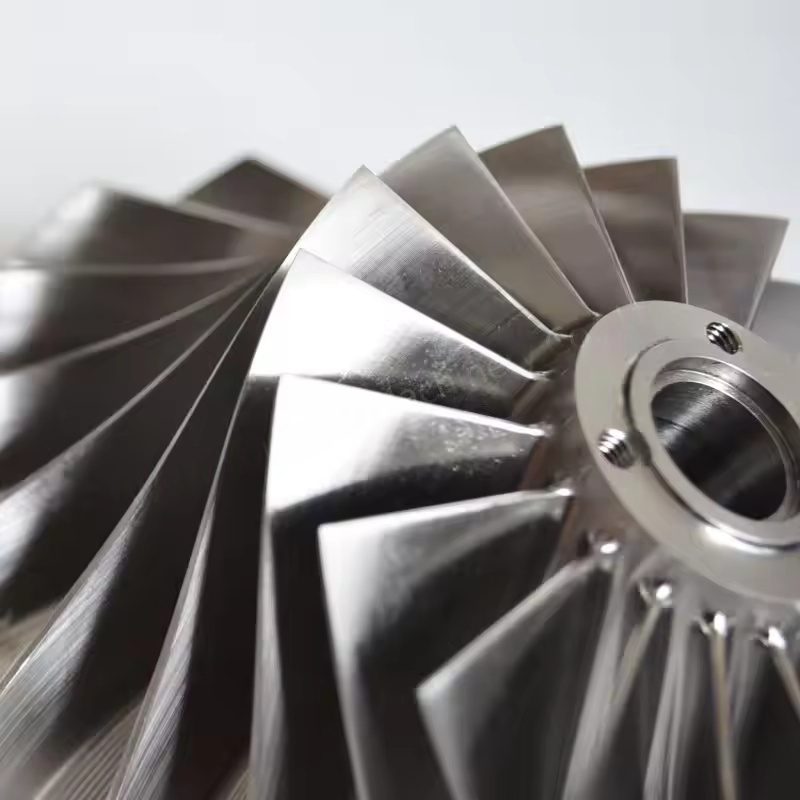

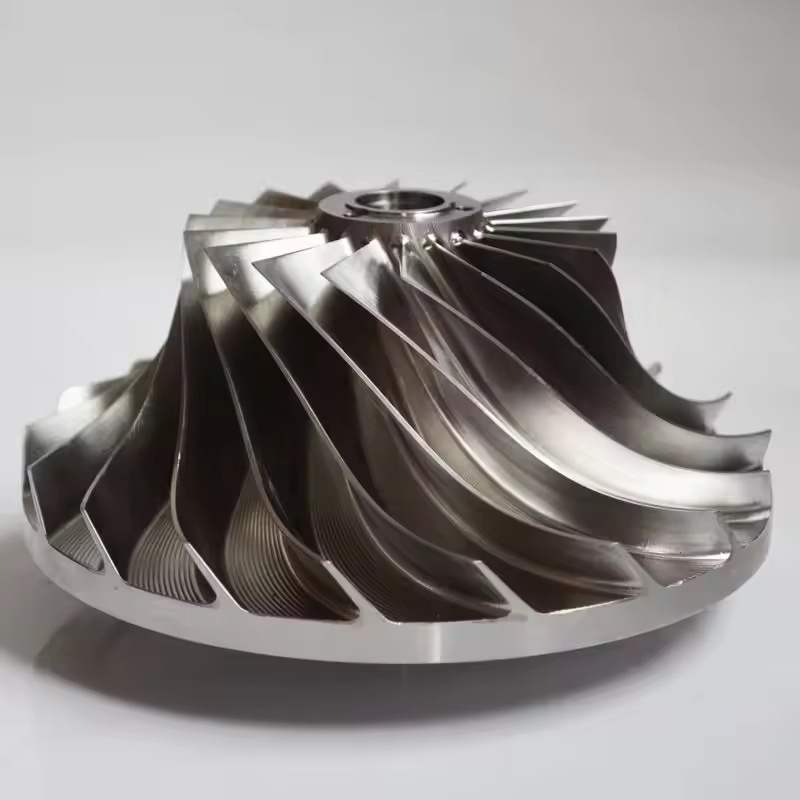

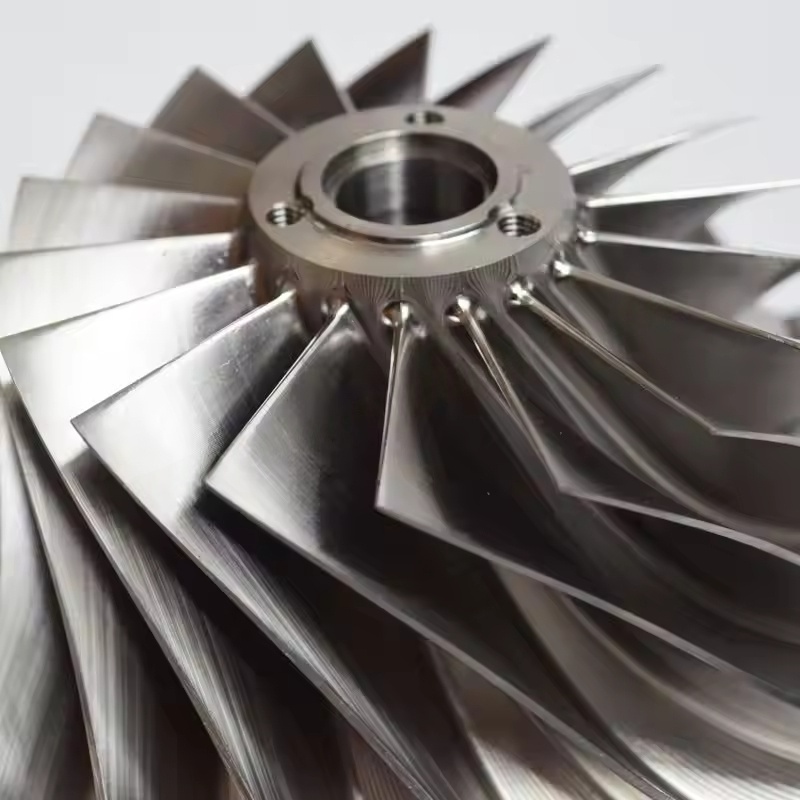

Atlas Copco 원심 공기 압축기의 웜 기어 휠 유형 임펠러. 1. 핵심 기능

임펠러는 원심력을 사용하여 임펠러로 유입되는 공기를 가속 및 압축하여 고속(일반적으로 분당 수천~수만 회전)으로 회전하며, 기계적 에너지를 가스의 운동 에너지 및 압력 에너지로 변환하며, 이는 공기 압축을 달성하는 핵심 링크입니다. 원심 공기 압축기의 다단 압축 구조에서 임펠러는 디퓨저, 벤드 및 기타 구성 요소와 결합되어 가스 압력을 목표 값까지 점진적으로 높여야 합니다.

2. 고알루미늄 임펠러 특성

재료 장점: 고강도 알루미늄(예: 항공우주 등급 알루미늄)으로 제작되어 밀도가 낮고 무게가 가벼운 특성을 가지고 있어 임펠러 회전 중 관성력과 샤프트 부하를 크게 줄이고 에너지 손실을 줄일 수 있으며 중저압, 중속 작업 조건에 적합합니다.

처리 성능: 알루미늄은 형상 가공이 쉽고 복잡한 블레이드 표면 설계(예: 후방 곡선 블레이드)를 실현하고 공기 흐름 채널을 최적화하며 흐름 손실을 줄이고 압축 효율성을 향상시킬 수 있습니다.

적용 시나리오: 중간 및 저전력 원심 공기 압축기에 사용되거나 장비 경량화 및 에너지 소비 제어에 대한 요구 사항이 더 높은 시나리오에 자주 사용됩니다.

3. 금속 임펠러 특성

재료 선택: 주로 고강도 합금강(예: 크롬-몰리브덴강, 니켈 기반 합금) 또는 티타늄 합금을 사용하며, 우수한 고온 및 고압 저항, 기계적 강도 및 피로 저항이 알루미늄보다 훨씬 높으며 더 높은 회전 응력을 견딜 수 있습니다.

작업 조건 적응성: 회전 속도와 압축비가 높은 대형 원심 공기 압축기 또는 중간 온도가 높고 불순물이 미량인 산업 환경(예: 화학 및 전력 산업)에 적합하며 장기간 가혹한 기계적 및 열 부하를 견딜 수 있습니다.

안정성: 금속 소재는 강성이 더 좋고 고속 회전 시 진동 억제 능력이 더 강해 장치의 소음을 줄이고 베어링과 같은 관련 부품의 수명을 연장하는 데 도움이 됩니다.

4. 설계 및 제조 기능

공기역학적 최적화: 임펠러 블레이드의 형상(예: 전방 경사, 후방 굽힘, 방사형), 입구 및 출구 각도, 휠 직경 등이 모두 유체 역학(CFD) 시뮬레이션을 통해 최적화되어 원활한 공기 흐름을 보장하고 와류 및 충격 손실을 줄이며 단열 효율을 향상시킵니다.

정밀 가공 : 5축 연동 가공, 전체 단조 등을 사용하여 임펠러의 크기 정확성과 동적 균형 성능을 보장하고, 고르지 않은 질량 분포로 인해 기준을 초과하는 진동을 방지하고 안전한 작동을 보장합니다.

부식 처리: 일부 금속 임펠러 표면은 크롬 도금, 세라믹 스프레이 등을 거쳐 내식성과 내마모성을 향상시키며, 수분 함량이 높거나 부식성이 약간 있는 압축 공기 환경에 적합합니다.
