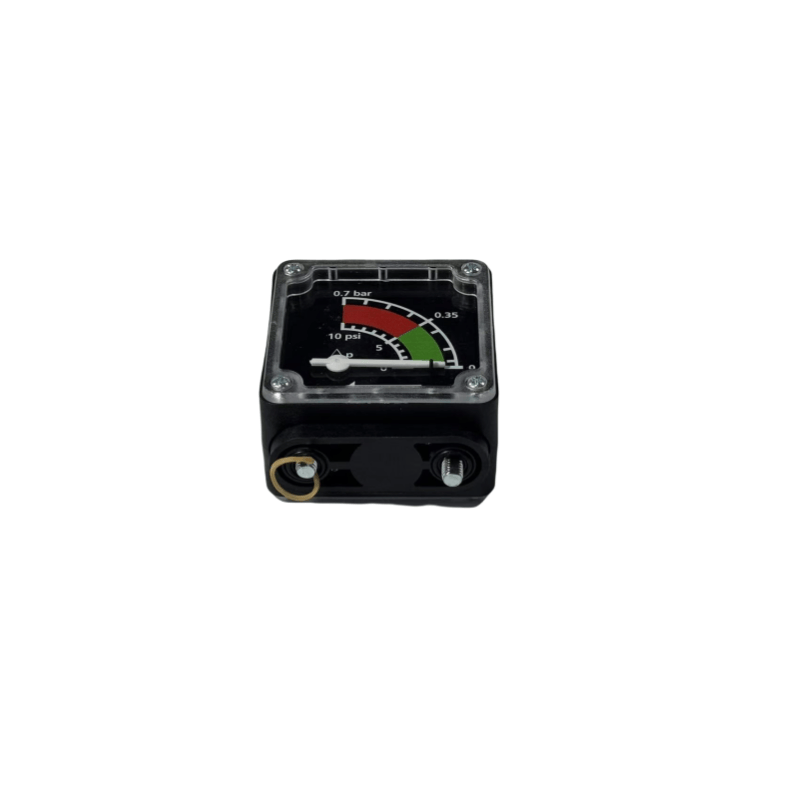

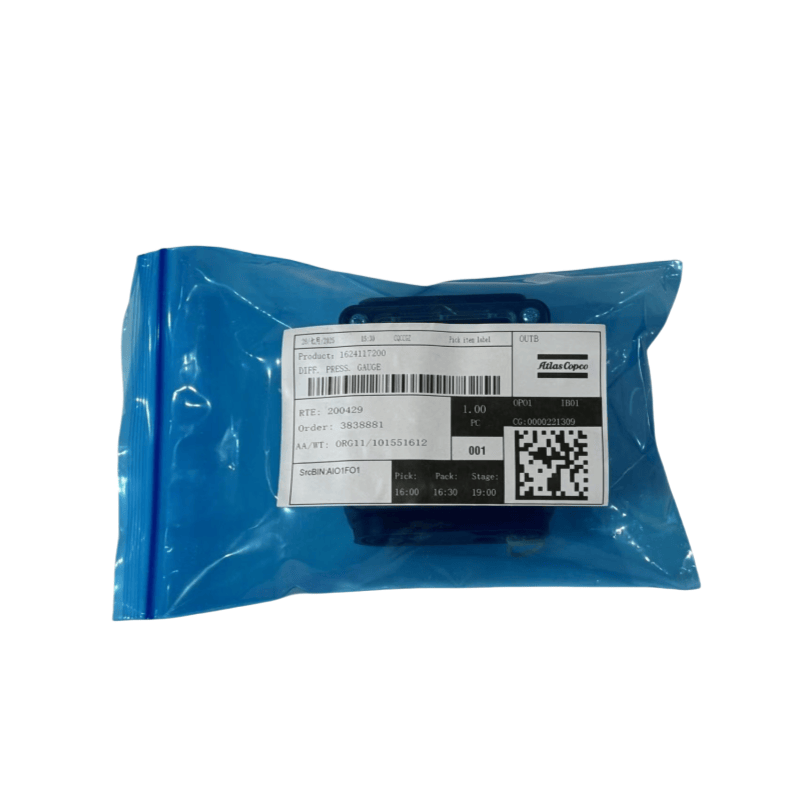

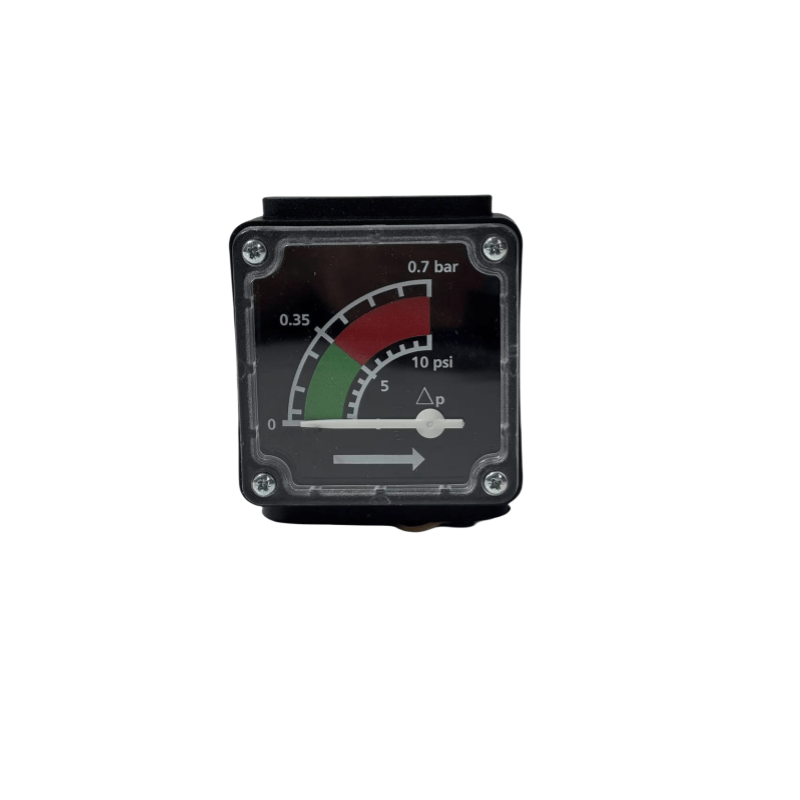

1624117200 Atlas Copco Original Diff. 오일 주입 나사 압축기의 압력 게이지

I. Atlas Copco 공기 압축기 압력 게이지의 기본 구조 및 작업 원리

공기 압축기 압력 게이지의 주요 구성 요소에는 탄성 요소 (감지 압력), 전송 메커니즘 (증폭 변형) 및 표시 장치 (읽기 표시)가 포함됩니다.

탄성 요소 : 가장 일반적인 유형은 스프링 튜브 (C 형태로 구부러진 중공 금속 튜브)입니다. 압축 공기가 튜브에 도입되면, 스프링 튜브는 내부 압력으로 인해 탄성 변형을 겪은 다음 커넥팅로드를 통해 전송 메커니즘으로 전송됩니다.

변속기 메커니즘 : 기어, 레버 등으로 구성되면 탄성 요소의 작은 변형을 증폭시키고 포인터를 회전시킵니다.

표시 장치 : 다이얼 스케일과 포인터는 함께 작동하여 압력 값을 직접 표시합니다 (공통 장치는 MPA, Bar 또는 PSI).

II. Atlas Copco 공기 압축기 압력 게이지의 일반적인 유형 및 응용 시나리오

측정 원리 및 구조를 기반으로 공기 압축기는 일반적으로 다음 유형의 압력 게이지를 사용합니다.

일반적인 포인터 타입 압력 게이지

특징 : 간단한 구조, 저비용, 직관적 인 판독, 대부분의 공기 압축기 시스템 (예 : 공기 저장 탱크, 주요 파이프 라인 압력 모니터링)에 적합합니다.

정확도 등급 : 일반적으로 1.6 등급 (허용 오류 ± 1.6%), 일반 산업 요구 사항을 충족합니다. 정확한 응용 분야의 경우 1.0 등급을 선택할 수 있습니다.

지진 압력 게이지

구조 : 케이스는 글리세롤 또는 실리콘 오일로 채워져있어 포인터에 대한 진동의 영향을 완충시키고 포인터 지터 및 내부 구성 요소 마모를 방지합니다.

응용 시나리오 : 모바일 공기 압축기, 피스톤 형 공기 압축기 (상당한 진동) 또는 압력 변동이 빈번한 시스템. 전기 접촉 압력 게이지

기능 : 압력을 나타내는 것 외에도 압력이 사전 설정된 한계 (상한 및 하한)를 초과 할 때 전기 신호를 발행하고 공기 압축기의 시작 및 정지를 제어하거나 알람을 트리거하거나 (압력이 상한을 초과 할 때 보호를 위해 기계를 정지하는 것)).

응용 프로그램 : 공기 압축기 시스템의 자동 제어, 자동 압력 조절 달성.

디지털 압력 게이지

특징 ： LCD에서 디지털 형태로 표시되는 전자 센서로 압력을 측정 한 고정 (0.5 등급 이상)은 데이터 녹화 및 통신 기능 (예 : RS485 인터페이스)을 장착 할 수 있습니다.

적용 가능한 ： 지능형 공기 압축기 시스템 또는 정확한 압력 제어가 필요한 상황 (예 : 실험실, 정밀 제조).

III. Atlas Copco 공기 압축기 압력 게이지 측정 범위에 대한 핵심 매개 변수 및 선택 팁

공기 압축기의 실제 작업 압력 (일반적으로 0 ~ 1.6mpa, 0 ~ 2.5mpa)을 덮을 필요가 있으며, 범위를 선택할 때 "작동 압력은 범위의 1/3에서 2/3 사이에 있어야한다"는 원칙을 따라야합니다 (예 : 작동 압력이 0.7mpa이면 0 ~ 1.6mpa 범위가 선택 될 수 있습니다). 정확도 수준

일반적인 근무 조건의 경우 1.6 등급만으로도 충분합니다. 측정 또는 정확한 제어의 경우 0.4 등급 또는 0.25 등급 (오류가 더 작은)이 필요합니다. 인터페이스 사양

스레드 인터페이스는 일반적으로 M14 × 1.5, G1/4, NPT1/4 등이며 공기 압축기 파이프 라인의 인터페이스와 일치해야합니다. 어댑터 변환을 통해 설치를 수행 할 수 있습니다.

환경 적응성

온도 : -40 ~ 70 ℃ (표준 유형), 고온 환경의 경우, 고온 저항성 모델 (예 : 실리콘으로 가득 찬 충격 저항성 게이지)을 선택하십시오.

미디어 호환성 : 압축 공기에 오일 안개가 포함 된 경우 게이지의 내부 구성 요소가 오일 내성인지 확인하십시오. 오일이없는 공기 압축기의 경우 스테인레스 스틸 재료 (부식 저항)를 선택하십시오.

Atlas Copco Air Compressor 압력 게이지 설치 위치에 대한 설치 및 사용 사양

쉽게 관찰 가능하고 진동이없는 위치 (예 : 공기 저장 탱크의 상단, 공기 압축기 배출구 파이프 라인)와 직사광선을 피하거나 열원에 가깝게 (온도가 정확도에 영향을 미치지 않기 위해) 설치해야합니다.

수평 또는 수직 설치 (다이얼에 표시된 방향에 따라), 경사각이 30 °를 초과하지 않으면 판독 오류가 발생합니다.

설치 요구 사항

버퍼 튜브 (예 : 코일 파이프 또는 스톱 밸브)를 설치하여 게이지 코어에 대한 압력 맥동의 영향을 줄이고 수명을 연장합니다.

초기 사용 전 배기 가스 : 밸브를 열 때 천천히 작동하여 파이프 라인의 응축수 또는 불순물을 내부 부품의 손상을 방지합니다.

정기적 인 교정

측정 요구 사항에 따르면, 1 년에 한 번 (표준 압력 게이지와 비교함으로써) 편차가 과도한 경우 정확한 판독 값을 보장하기 위해 수리 또는 교체해야합니다 (특히 안전과 관련된 저장 탱크의 압력 게이지의 경우).
