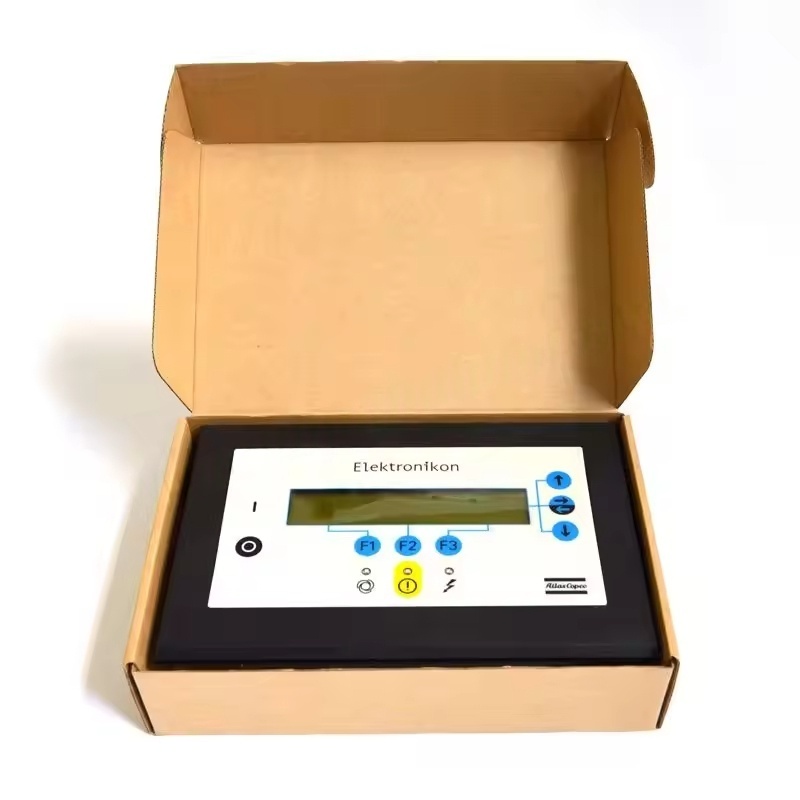

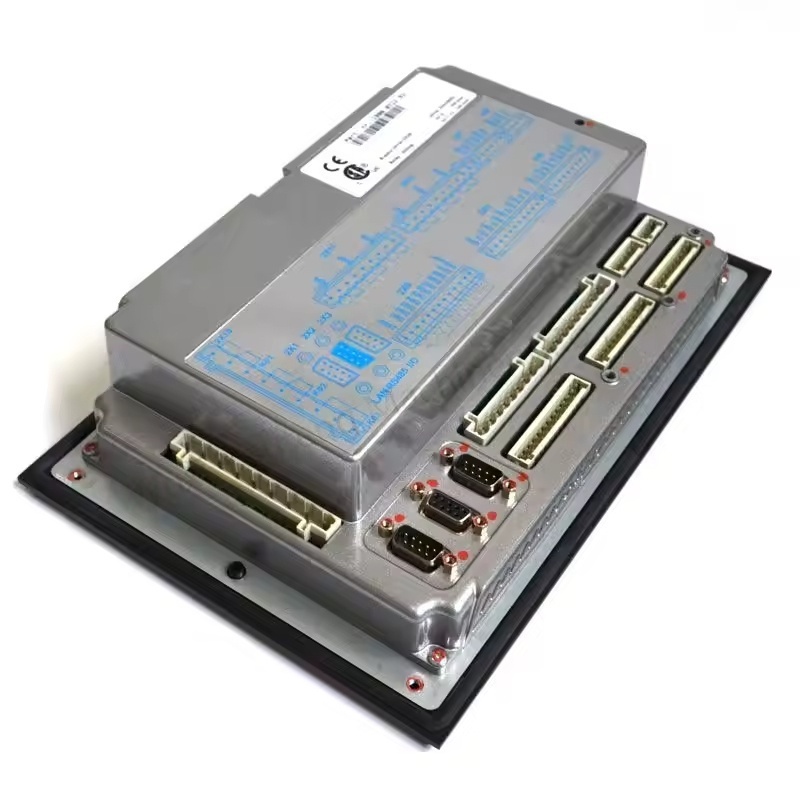

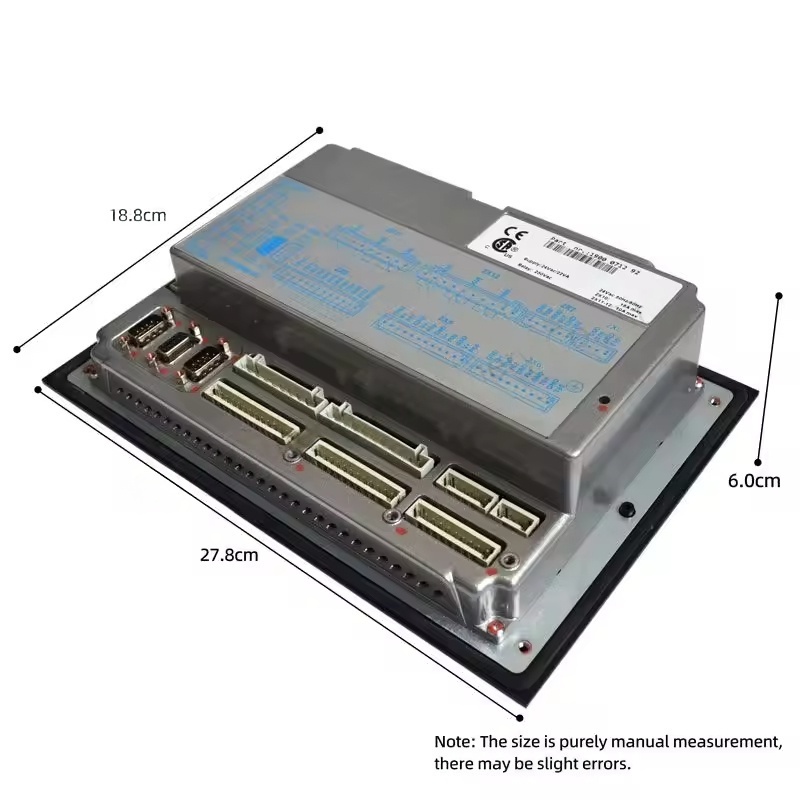

1900071292 ATLAS COPCO AIR COMPRESSOR GA160 컨트롤러 원본

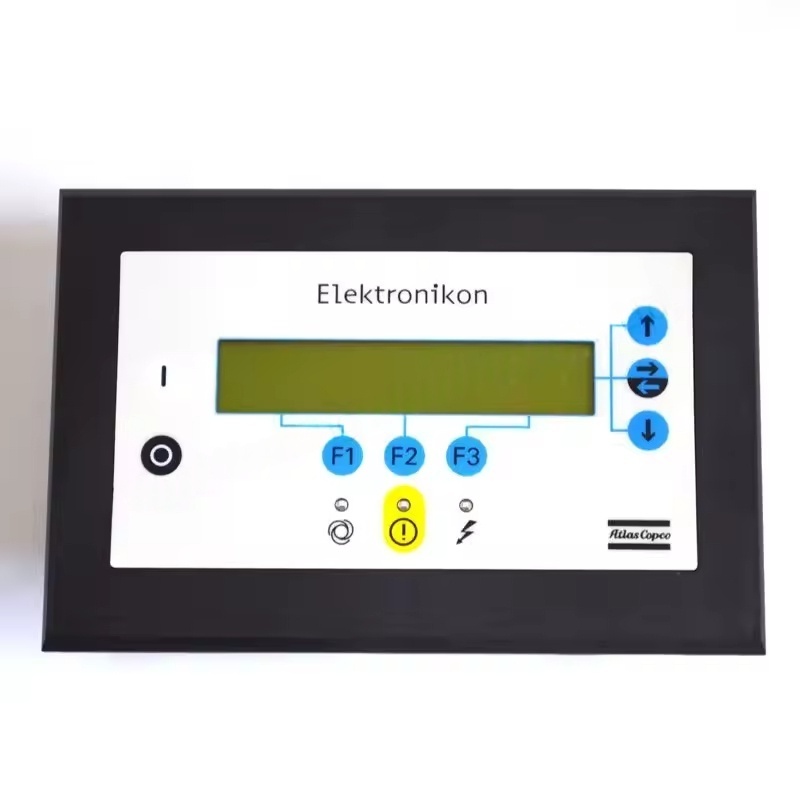

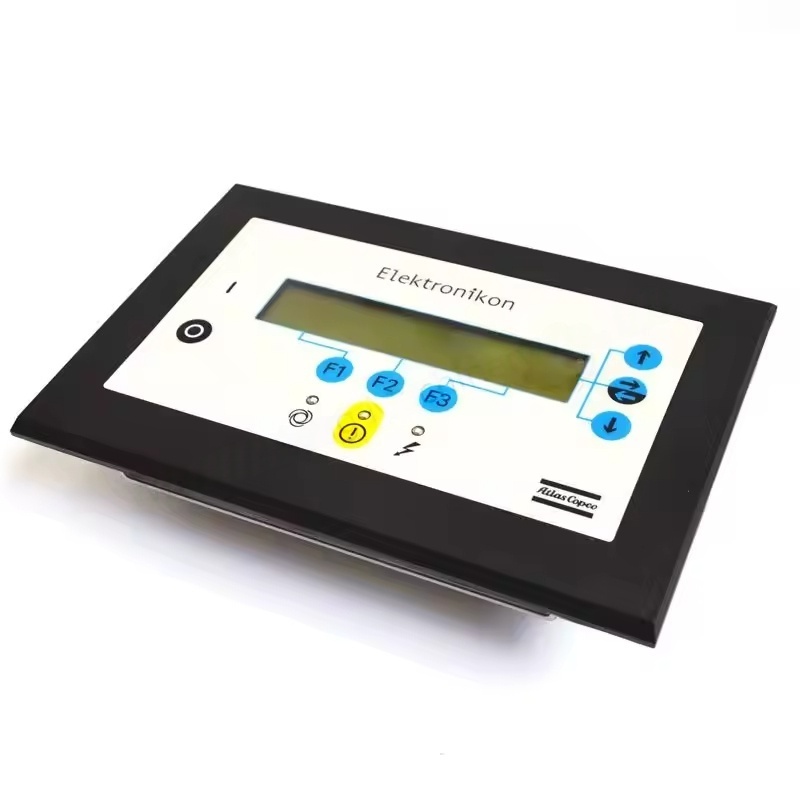

1. Atlas Copco GA160 제어판 디스플레이 화면의 핵심 구성 요소

대부분의 단일 색 또는 컬러 LCD 화면, 작동 매개 변수, 상태 정보 및 오류 코드 표시.

언어 전환 (중국어 포함)을 사용할 수 있으며 메뉴 스타일 작동이 지원됩니다.

작동 키

시작 / 정지 키 : 공기 압축기의 작동 및 종료를 제어합니다 (일반적으로 로컬 / 원격 제어 모드 전환 포함).

메뉴 키 / 탐색 키 : 설정 메뉴를 입력하고 매개 변수 페이지를 전환하고 기능 옵션을 선택하는 데 사용됩니다.

키 / 종료 키 확인 : 작업을 확인하거나 이전 메뉴로 돌아갑니다. 일부 모델에는 바로 가기 키 (예 : 비상 정지 버튼)가 있습니다.

표시등 / 경보 조명

작동 표시등 (녹색) : 장비가 정상적으로 작동 할 때 조명이 켜집니다.

경고등 (노란색) : 약간의 이상 (필터 막힘 경고)을 나타냅니다.

결함 표시등 (빨간색) : 일반적으로 셧다운 보호와 함께 심각한 결함 (예 : 과부하, 고온)을 나타냅니다.

II. Atlas Copco GA160의 주요 디스플레이 및 기능

작동 매개 변수 모니터링

배기 압력, 배기 온도, 작동 시간, 로딩 / 언로드 상태의 실시간 표시.

모터 전류, 오일 레벨 (일부 모델의 경우), 필터 압력 차이 등과 같은 주요 데이터.

작동 모드 설정

자동 모드 : 압력 안정성을 유지하기 위해 파이프 라인 압력을 기반으로로드 / 언로드가 자동으로 하중입니다.

수동 모드 : 강제 로딩 작동 (디버깅 또는 특정 조건).

시기/정지 : 시작/정지 시간을 사전 설정하여 에너지 절약 제어를 달성 할 수 있습니다.

결함 진단 및 기록

특정 오류 코드 (예 : 과도한 온도, 비정상 압력, 모터 고장 등) 및 이유를 표시합니다.

쉬운 추적 성과 유지 보수를 위해 과거 결함 기록을 저장합니다.

유지 보수 알림

작동 시간 또는 매개 변수 변경에 따라 오일 필터 교체, 에어 필터, 윤활유 교체와 같은 유지 보수 품목을 프롬프트합니다.

유지 보수 카운트 다운 또는 과거 유지 보수 기록을 볼 수 있습니다.

시스템 설정

목표 압력, 압력 대역폭, 로딩 / 언로드 임계 값을 조정하십시오.

비밀번호 보호 (우발적 작동을 방지하기 위해), 언어, 단위 (Bar/psi, ℃/℉) 등을 설정하십시오.

III. Atlas Copco GA160의 일반적인 운영 절차

전원 켜기 : 장비가 정상 상태인지 확인한 다음 "시작"키를 누르면 디스플레이에는 시작 프로세스 및 실시간 매개 변수가 표시됩니다.

압력 조정 : "설정 메뉴"→ "압력 설정"을 입력하고 내비게이션 키를 통해 대상 압력을 수정하십시오 (허가 필요).

결함 확인 : 알람 표시등이 켜져 있으면 "결함 레코드"메뉴를 입력하여 특정 코드 및 솔루션 제안을보십시오.

유지 보수 재설정 : 유지 보수를 완료 한 후 "유지 보수 메뉴"를 입력하고 해당 항목에 대한 재설정을 수행하고 유지 보수 카운트 다운을 재설정하십시오.
