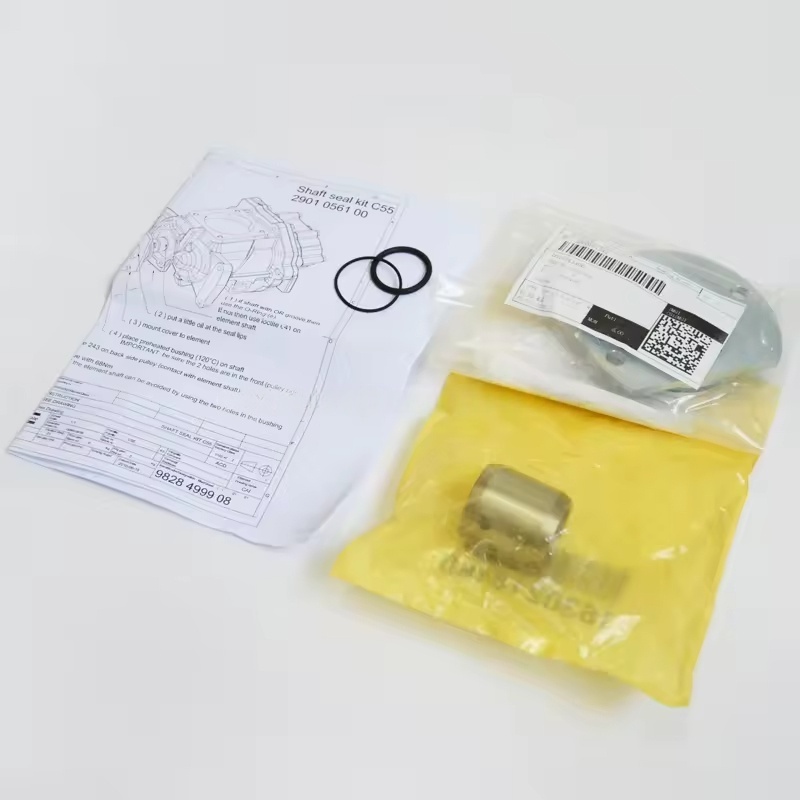

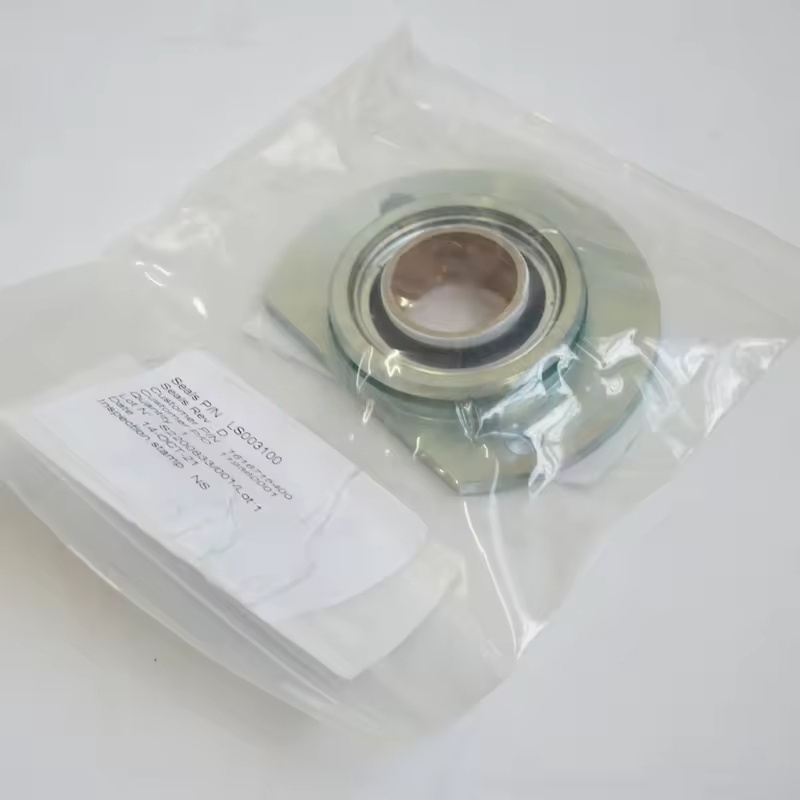

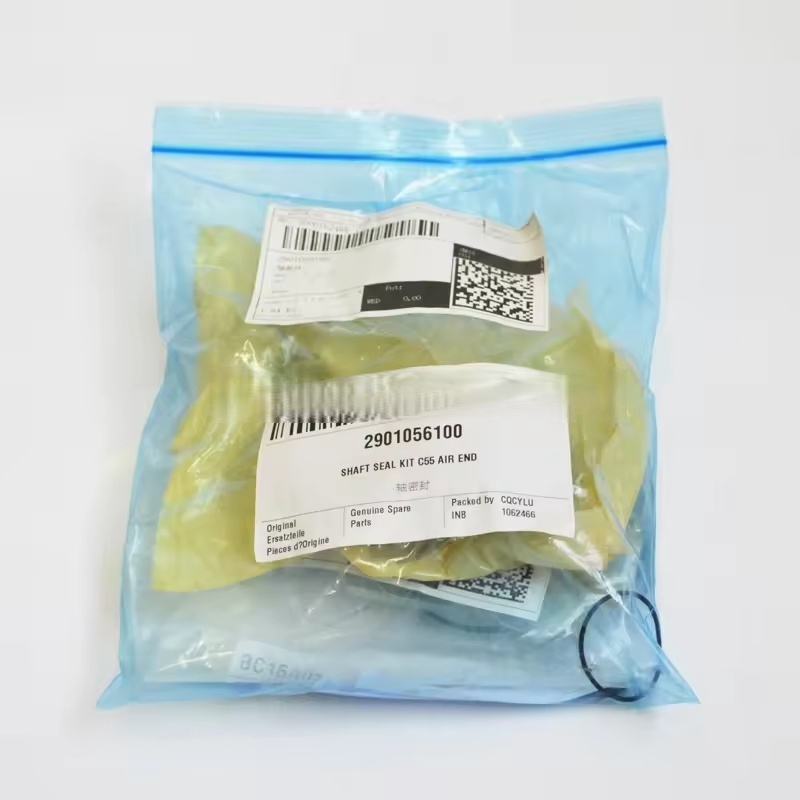

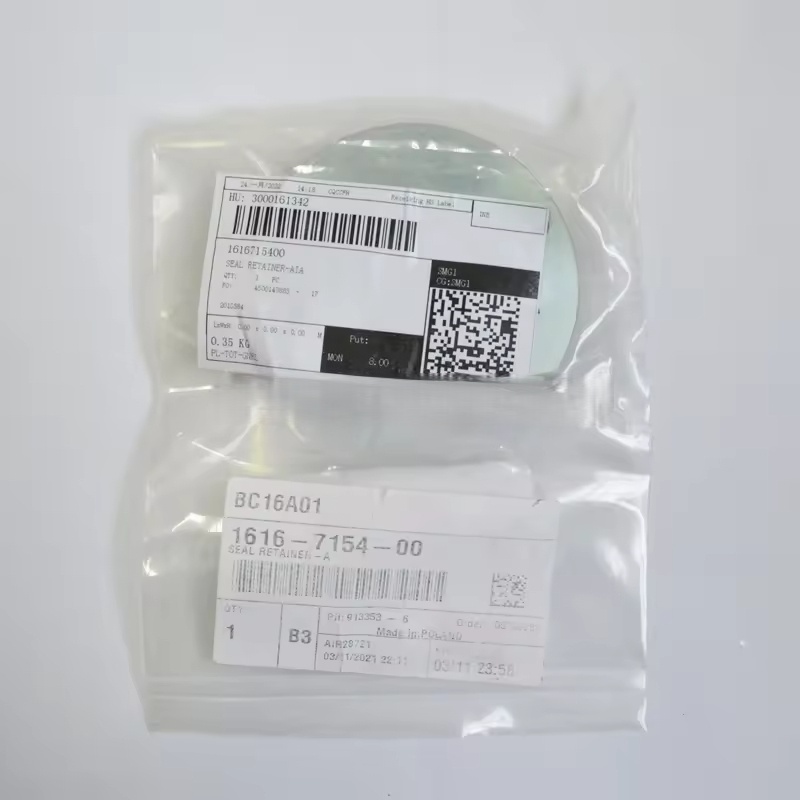

Atlas Copco 키트 구성 및 기능
핵심 구성 요소
오일 씰 (프레임 오일 씰) : 일반적으로 니트릴 고무 또는 플루오로 루버로 만들어진 키트의 코어 구성 요소는 강화를위한 금속 프레임이 있습니다. 입술을 통해 샤프트 표면에 단단히 부착되어 동적 밀봉을 달성합니다 (윤활유가 샤프트 끝을 따라 누출되는 것을 방지).
샤프트 슬리브 (밀봉 슬리브) : 메인 샤프트에 부착 된 금속 슬리브가 오일 씰과 협력합니다. 입술의 마모를 줄이고 씰의 서비스 수명을 연장하기 위해 표면이 굳어집니다.
보조 밀봉 구성 요소 : O- 링, 유지 고리 등을 포함하여 키트와 메인 하우징 사이의 정적 밀봉에 사용되는 고정 링 등.
일부 키트에는 설치 포지셔닝 구성 요소 (예 : 가이드 슬리브)가 포함되어있어 정확한 어셈블리가 용이합니다.
주요 기능
윤활제 누출 방지 : 오일 분리기의 윤활유가 샤프트 엔드 갭을 통해 외부로 누출되는 것을 방지합니다 (오일 손실 및 환경 오염 방지).
방지 방지 : 먼지와 수분이 주 베어링 챔버와 로터 메시 영역에 들어가는 것을 막아 정밀 구성 요소를 마모로부터 보호합니다.
압력 유지 : 오일 분리기의 정상 압력 유지를 지원하여 윤활유 순환 시스템의 안정적인 작동을 보장합니다.
호환성 및 사양
호환 모델 : C55 키트는 주로 Atlas Copco 스크류 공기 압축기 (일부 GA 시리즈 및 G 시리즈와 같은)의 특정 모델과 호환되며 특정 일치하는 것은 주 단위의 샤프트 직경 및 설치 치수를 기반으로해야합니다 (일반적으로 약 55mm의 샤프트 직경에 해당).
재료 특성 : 오일 씰의 고무 재료는 압축 오일의 화학적 부식과 80-100 °의 작업 온도를 견딜 수 있어야합니다. 샤프트 슬리브는 주로 내마모성과 강도를 보장하기 위해 고 탄소 강 또는 스테인레스 스틸로 만들어졌습니다.
교체 및 유지 보수 팁
교체 타이밍
샤프트 끝에서 명백한 오일 누출을 관찰하거나 샤프트 끝에서 떨어지는 경우, 제 시간에 교체해야합니다 (오일 씰의 입술의 마모 또는 노화가 주된 이유입니다).
압축기 (예 : 베어링 교체, 주 로터)의 주요 유지 보수 중에 전체 밀봉 구성 요소를 동시에 교체하는 것이 좋습니다 (새 부품과 이전 부품 사이의 호환성이 낮아서 누출을 일으키는 경우).
설치 예방 조치
설치하기 전에 샤프트 표면과 하우징의 밀봉 홈을 청소하고 오일 얼룩, 녹 및 불순물을 제거하십시오.
오일 씰을 설치할 때는 특수 도구를 사용하여 입술의 변형이나 긁힘을 피하고 (입술이 윤활유 쪽을 향한 상태)를 피하십시오.
샤프트 슬리브는 메인 샤프트와 동심성을 보장하고 작동 중에 느슨하게 및 마모를 방지하기 위해 적절한 간섭에 적합해야합니다.
유지 보수 제안
특히 10,000 시간의 작동 후 샤프트 끝에서 오일 누출 추적을 정기적으로 점검하십시오.
압축기 오일이 오일이 열등한 오일 씰의 노화 가속화를 피하기 위해 사양을 충족하고 일정에 따라 윤활유를 교체하는지 확인하십시오.
