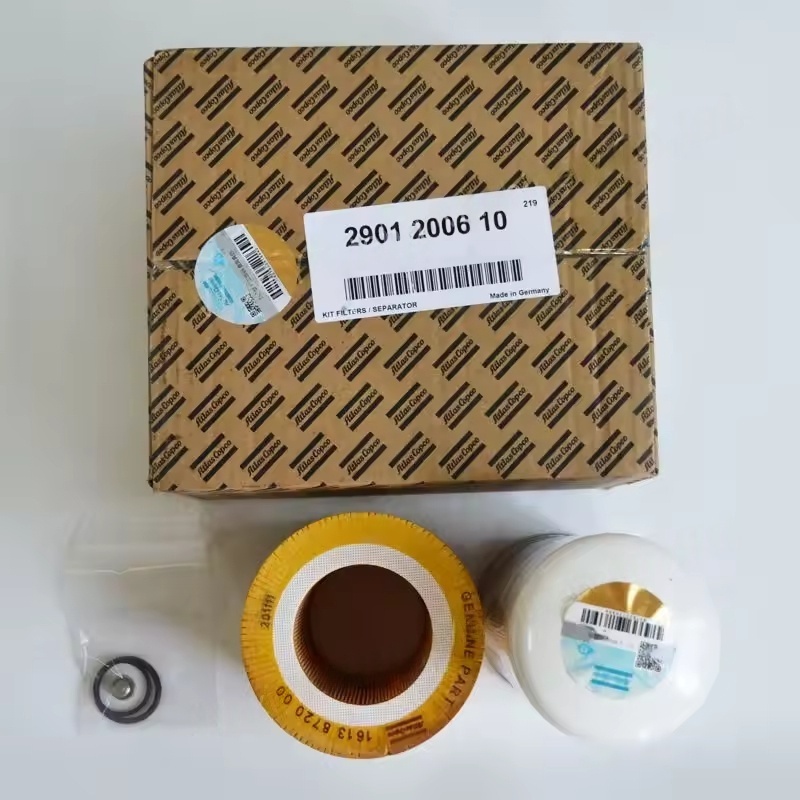

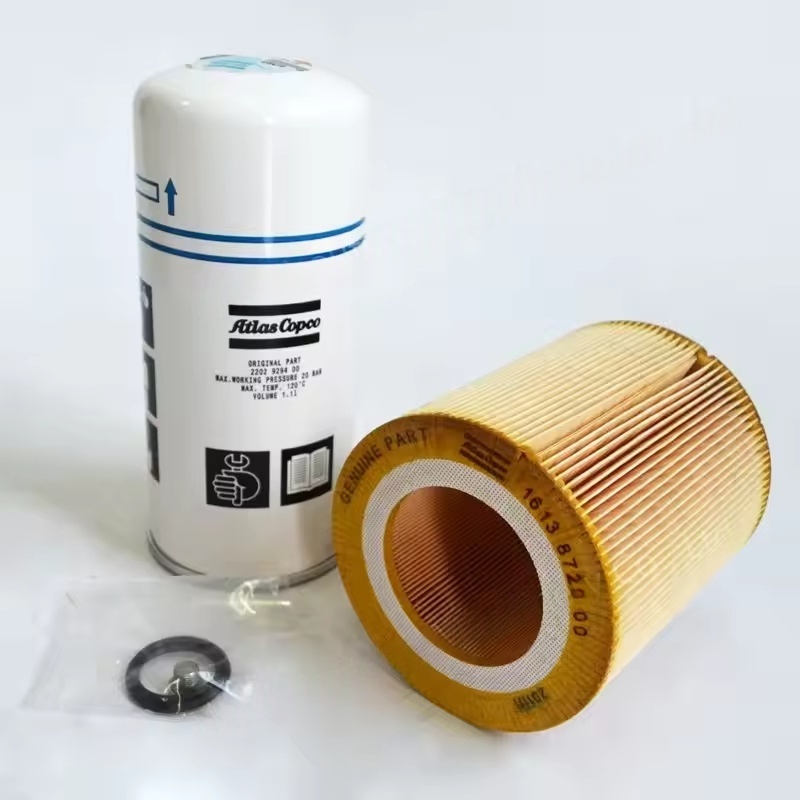

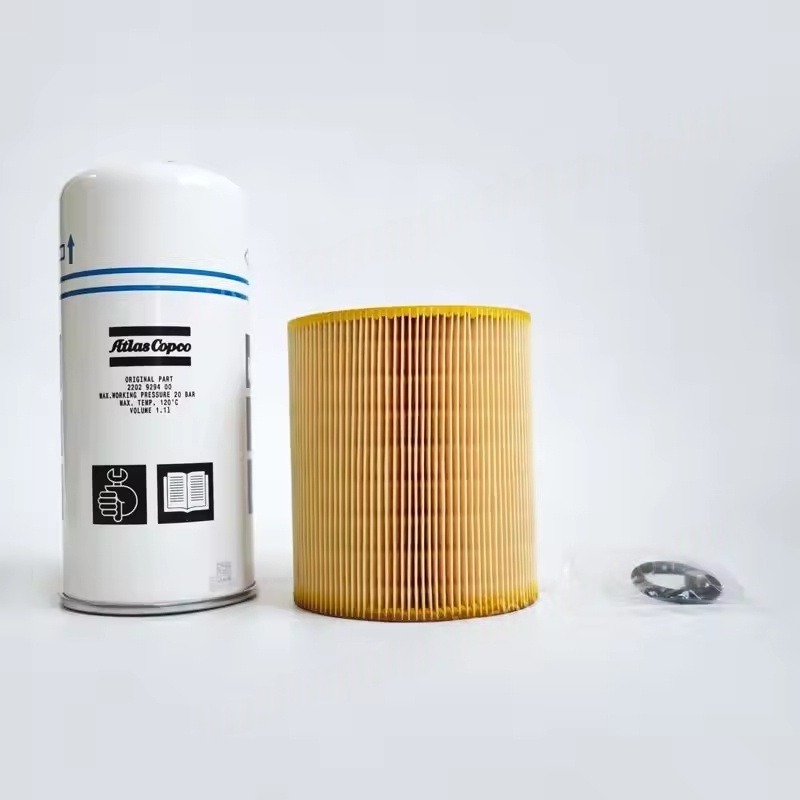

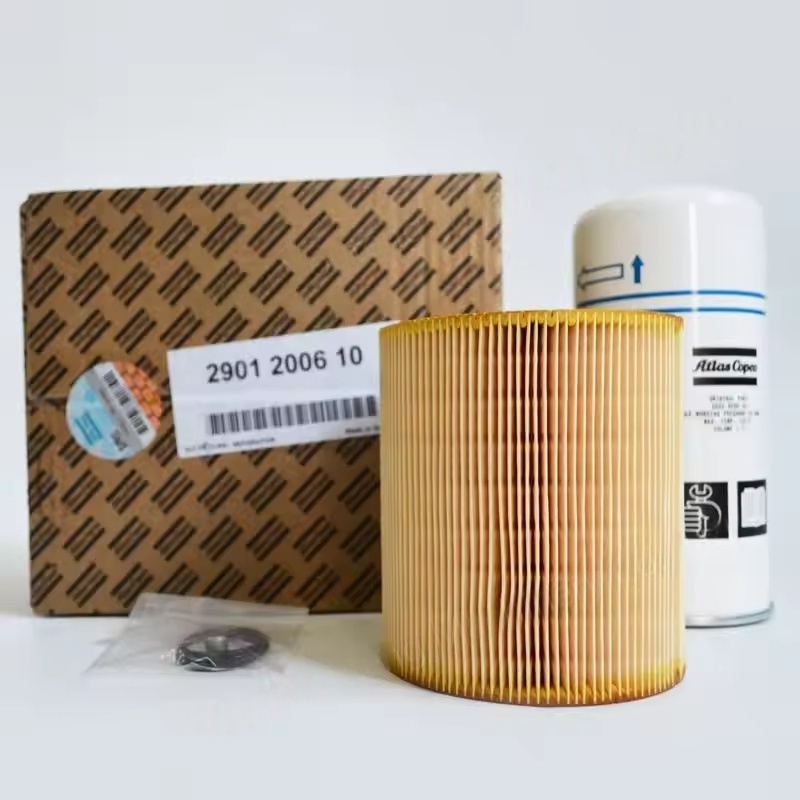

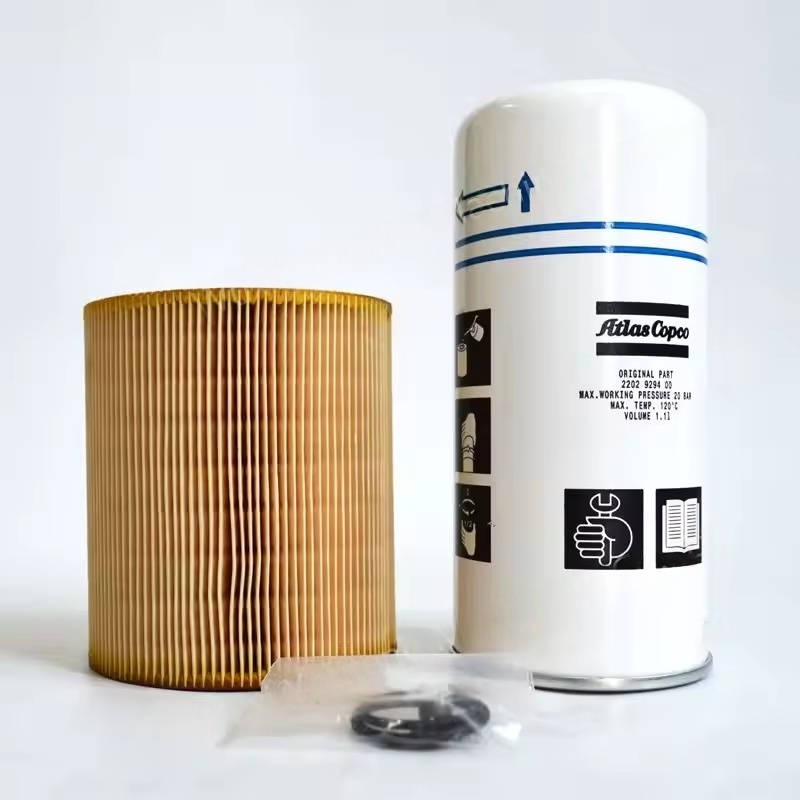

2901200610 오일 필터 아틀라스 코코 에어 압축기 키트 필터 분리기 1625426100 원본

I. Atlas Copco 에어 필터 구성 요소

공기 필터는 들어오는 공기에서 먼지, 입자, 수분 및 기타 불순물을 제거하는 데 사용되어 공기 압축기 메인 장치 (예 : 나사, 피스톤 등), 마모, 막힘 또는 내부 부식을 피하고 후속 가공 장비의 부담을 줄이는 데 사용됩니다.

주요 구성 요소 :

필터 하우징 (외부 쉘)

금속 또는 고강도 플라스틱으로 만들어진 특정 밀봉 및 압력 저항 특성이있어 내부 필터 요소를 보호하고 공기 흐름을 부드럽게 안내합니다. 일반적으로 입구 및 출구 인터페이스가 있으며 일부에는 압력 차이 표시기가 장착되어 있습니다 (필터 요소 교체를 상기시키기 위해).

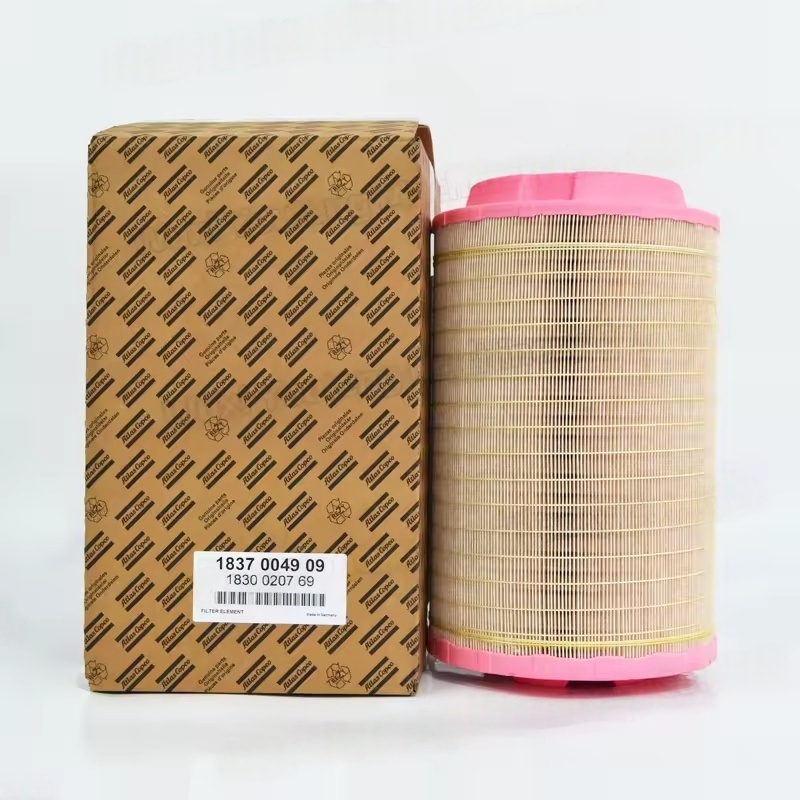

필터 요소

재료 : 일반적으로 종이, 사각형 직물, 유리 섬유 또는 금속 메쉬로 만들어졌으며 다른 재료는 다른 여과 정확도를 갖습니다 (일반적으로 몇 마이크로 미터에서 수십 마이크로 미터).

구조 : 주로 접거나 원통형으로, 여과 영역을 증가시키고 서비스 수명을 연장합니다.

기능 : 차단 및 흡착을 통해 고체 입자와 일부 수분을 캡처하며, 여과 효율은 공기 흡입 품질에 직접적인 영향을 미칩니다.

부품 봉인

고무 밀봉 링, 필터 하우징과 필터 요소 사이의 밀봉 및 필터 하우징과 공기 압축기의 공기 흡입 사이의 밀봉 보장, 필터링되지 않은 공기가 시스템에 직접 유입되는 것을 방지합니다.

보조 구성 요소

일부 필터에는 보호 덮개 (빗물과 파편이 들어가는 것을 방지하기 위해), 배수 밸브 (필터 하우징의 응축수 배출) 또는 차압 스위치 (필터 요소가 막히면 경보를 트리거하기 위해)가 장착되어 있습니다.

II. Atlas Copco 오일 필터 구성 요소 (오일 가스 분리기가 코어로서)

공기 압축기가 작동 할 때, 오일 윤활유는 압축 공기 (특히 오일 주입 된 공기 압축기의 경우)와 혼합됩니다. 오일 필터 성분의 핵심 기능은 오일을 압축 공기에서 분리하여 배출 된 압축 공기에 표준 (일반적으로 ≤ 3 ppm)을 충족하는 오일 함량을 갖고 동시에 재활용을 위해 윤활유를 회수하는 것입니다.

주요 구성 요소 :

오일 가스 분리 탱크

금속 압력 용기, 압축 공기와 윤활유의 혼합물이 탱크로 들어간 후, 처음에는 부피 팽창, 원심력 등 (거친 분리)을 통해 분리되며 더 큰 오일 액 적은 중력으로 인해 바닥으로 떨어집니다.

오일 가스 분리 필터 요소

재료 : 소수성 특성을 갖춘 다층 복합 필터 재료 (예 : 유리 섬유, 폴리 에스테르 섬유 등), 작은 오일 액 적을 흡착 할 수있는 소수성 특성.

기능 : 분리 된 압축 공기에서 미세 여과를 수행, 확산 및 가로 채기 원리를 통해 마이크로 미터 크기의 오일 방울을 더 큰 오일 방울로 압축하여 오일 탱크로 되돌립니다.

성능 표시기 : 분리 효율 (압축 공기의 품질에 직접 영향을 미치는), 먼지 유지 용량 (서비스 수명 결정), 압력 차이 (필터 요소가 막히면 증가하여 적시 교체가 필요함).

오일 반환 시스템

반환 오일 파이프 : 분리 탱크의 바닥에서 분리 된 윤활유를 다시 압축기 주 장치 (예 : 나사 압축 챔버)로 안내하여 연료 소비가 줄어 듭니다.

오일 점검 밸브를 반환 : 압축기가 멈출 때 윤활유의 반환 방지 다음 시작시 오일 스프레이를 피하십시오.

안전 및 모니터링 구성 요소

안전 밸브 : 분리 탱크의 압력이 한계를 초과 할 때 압력을 자동으로 방출하여 장비를 보호합니다.

오일 레벨 미러 / 센서 : 오일 탱크의 오일 레벨을 모니터링하여 오일의 정상적인 윤활 시스템 공급을 보장합니다.
