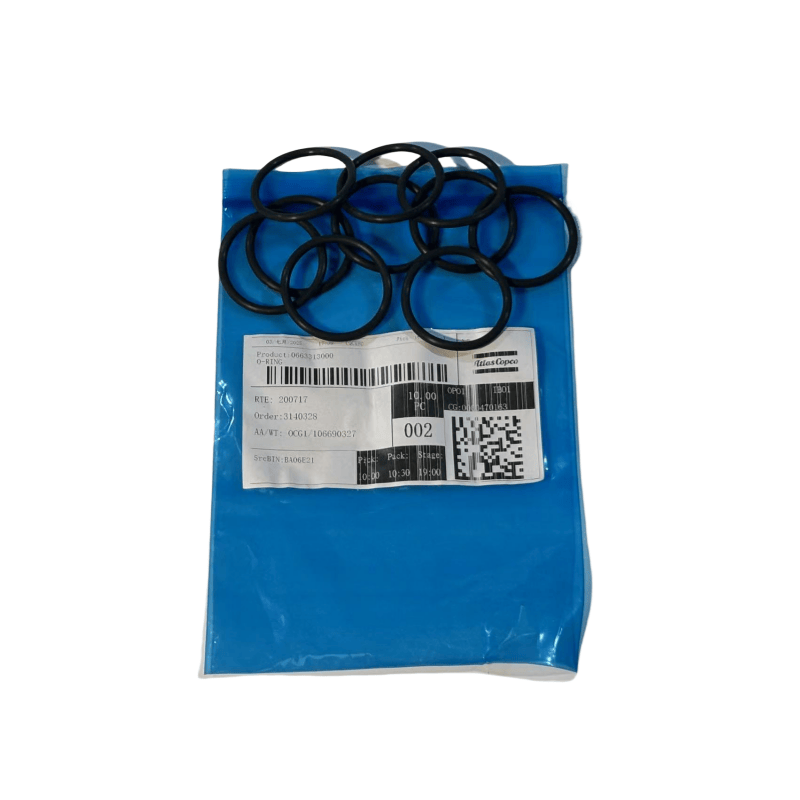

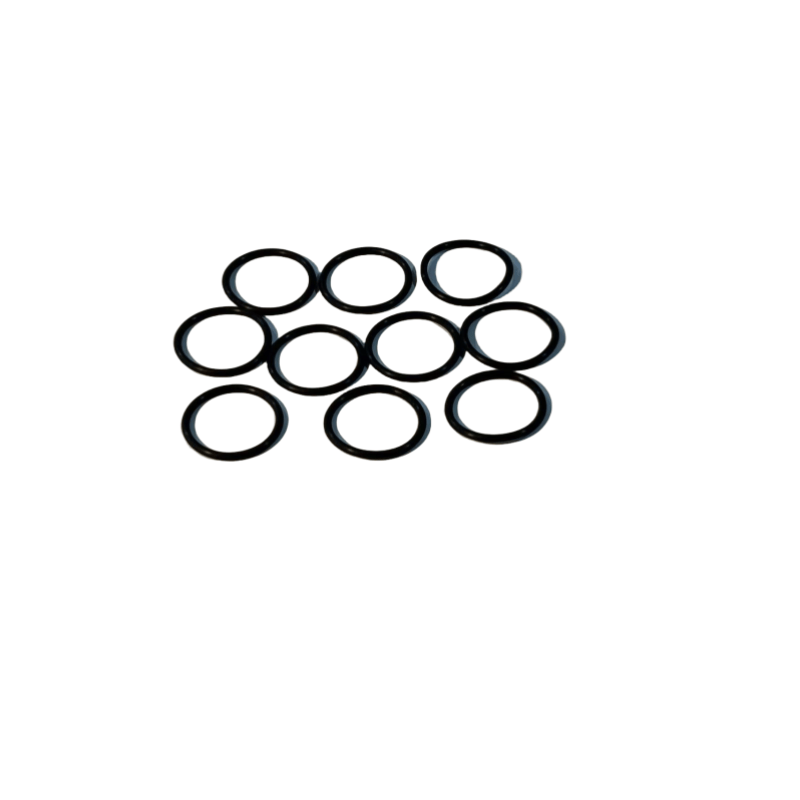

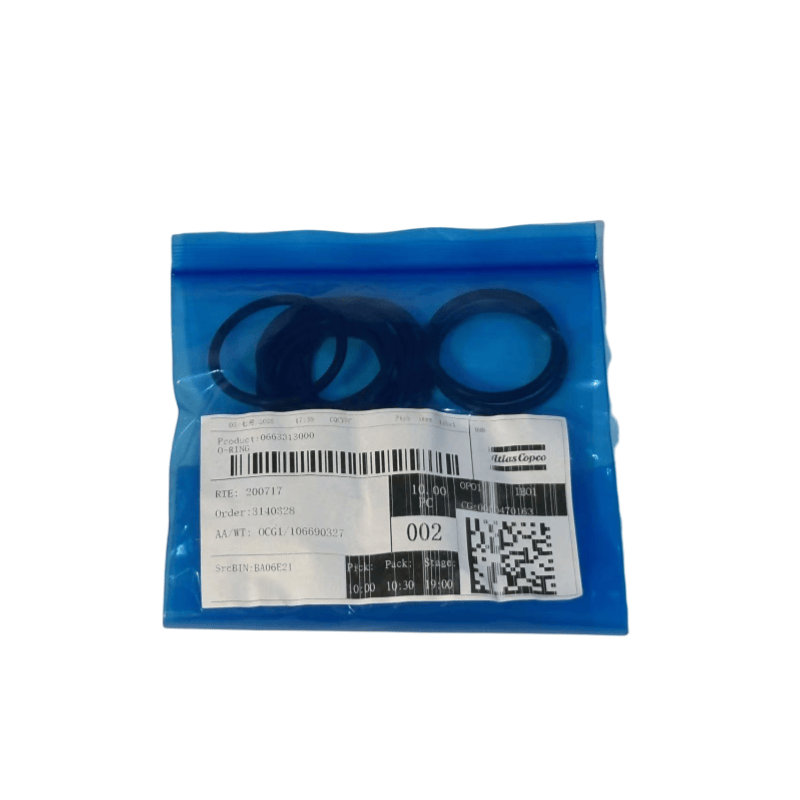

0663313000 ATLAS COPCO AIR COMPRESSOR ORING

Atlas Copco Air Compressor Oring Main Type 및 Application 위치

O 형 밀봉 링

가장 널리 사용되는 실린더 커버, 밸브 커버, 오일 파이프 조인트 등에 자주 발견됩니다.

특징 : 간단한 구조, 저비용은 다양한 밀봉 표면과 호환되며, 오일에 내성 및 특정 압력 (보통 30 MPa)을 견딜 수있는 자체 탄성 변형을 통해 밀봉을 달성합니다.

컵 모양의 밀봉 링 (예 : U 자형, V 자형, Y 자형)

피스톤 유형 공기 압축기의 피스톤 및 실린더와 같은 왕복 운동 구성 요소 또는 피스톤로드 및 실린더 커버 사이의 왕복 운동 부품에 주로 사용됩니다.

특징 : 입술은 밀봉 표면에 밀접하게 부착되며, 밀봉 효과는 압력 증가에 따라 개선되고 동적 밀봉 시나리오에 적합하며 내마모성이 우수합니다.

복합 밀봉 링

고무 및 플라스틱과 같은 고무 및 재료 (예 : Stroff, Gland Ring)로 구성되며, 고압 나사 유형 공기 압축기 및 오일 분리기 등의 샤프트 끝에 일반적으로 사용됩니다.

특징 : 고압 (최대 100 MPa 이상)에 내성, 압출에 대한 내성, 고속 회전 또는 왕복 운동 밀봉에 적합한 탄성 밀봉 및 강성지지를 결합합니다.

프레임 오일 씰

Atlas Copco Air Compressor Oring은 주로 회전 샤프트 밀봉 (예 : 크랭크 샤프트, 모터 샤프트)에 사용되어 윤활유 누출을 방지합니다.

특징 : 강성을 향상시키기위한 금속 프레임이 포함되어 있으며, 립은 스프링에 의해 조여서 회전 조건에 적합하고, 먼지 방진 효과가 우수합니다.

일반적인 재료 및 특성

니트릴 고무 (NBR) : 온도에 적합한 우수한 오일 저항성 -20 ° ~ 120 ℃는 공기 압축기에서 가장 일반적으로 사용되는 밀봉 링 재료로 대부분의 오일 윤활 시스템에 적합합니다.

Fluororubber (FKM) : 고온 및 저온에 내성 (-20 ° ~ 200 ℃), 화학 부식에 내성, 고압, 고온 또는 특수 매체와의 접촉 (예 : 나사 기계의 고온 오일 영역)에 적합합니다.

실리콘 고무 (VMQ) : 넓은 온도 범위 (-60 ℃ ~ 200 ℃), 오일 저항성이 좋지 않으며, 주로 저온 또는 오일 공기 압축기의 밀봉에 사용됩니다.

폴리 우레탄 (PU) : 탁월한 내마모성, 상호 작용 모션 밀봉 (피스톤 밀봉 등), 온도 범위 -30 ~ 80 ℃에 적합합니다.
