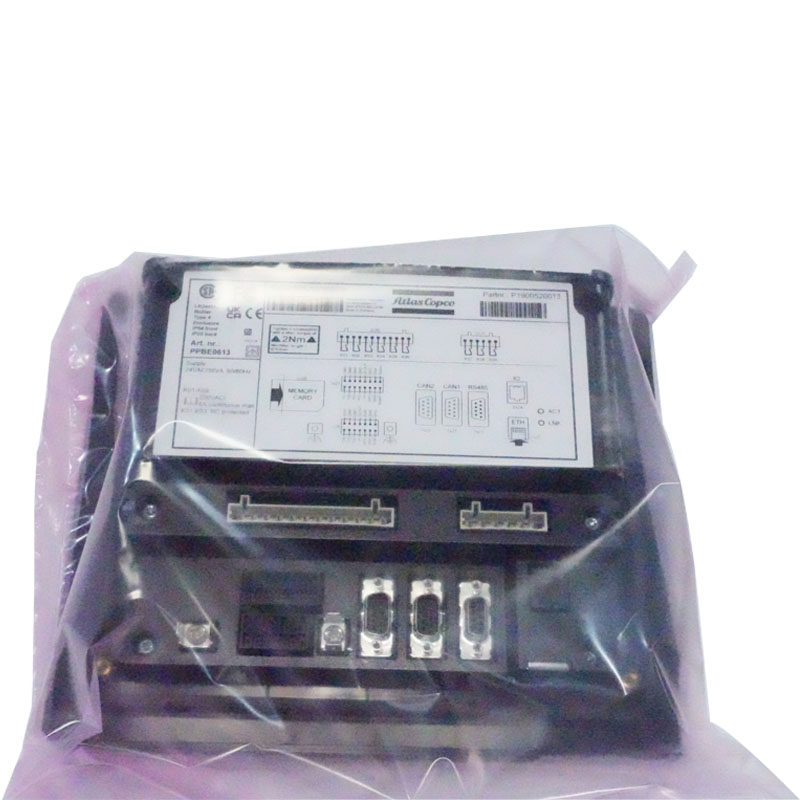

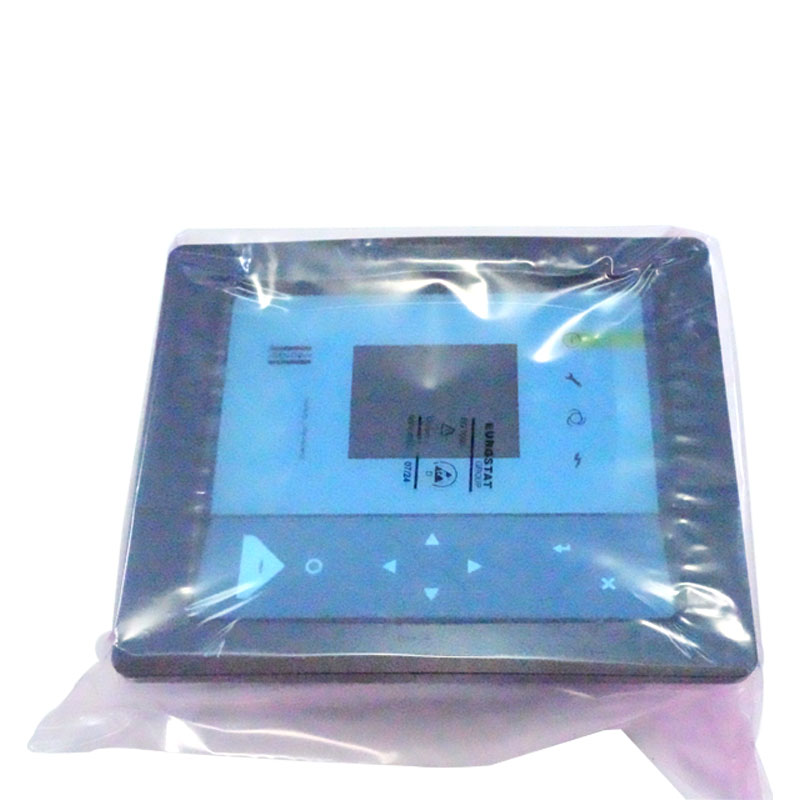

1900520013 Atlas Copco 부품 압축기 컨트롤러

I. 환경 침식

먼지와 수분 오염

공기 압축기는 공장 워크샵, 건설 현장 등에서 작동합니다. 제대로 보호되지 않으면 먼지, 오일 및 수분이 컨트롤러의 내부 구성 요소를 침범합니다.

먼지는 회로 보드 표면에 축적되어 부품 단락 또는 열 소산이 불량합니다.

습한 환경 (상대 습도> 85%)에서, 회로 보드의 구리 포일은 산화되고 솔더 조인트는 특히 비오기 또는 높은 구역에서 신호 드리프트 및 버튼 오작동을 초래합니다.

사례 연구 : 보호용 인클로저가없는 컨트롤러는 1-2 년 동안 먼지가 많은 워크숍에서 작동하며 종종 회로 보드의 먼지가 누적되어 릴레이 스틱 및 디스플레이 스크린이 깜박입니다.

고온 및 진동 영향

컨트롤러가 주 단위 또는 열 소산 성분에 가깝고 50 ° C 이상의 환경 (정격 작동 온도보다 40 ° C)에 남아있을 때, 커패시터, 칩 등의 노화를 가속화하고 수명을 단축 할 수 있습니다 (온도가 10 ° C마다 증가 할 때 전자 성분의 수명이 줄어들 수 있습니다);

공기 압축기 작동 중 고주파 진동으로 인해 컨트롤러 내부의 배선이 느슨하고 솔더 조인트가 굳어지면 특히 고정되지 않은 경우 전원 공급 장치 접촉이 열악하고 센서 신호가 중단됩니다.

II. 회로 이상 및 전력 문제

전압 변동 및 서지 영향

공장 전원 그리드에는 복잡한 하중 (예 : 용접 기계, 대형 모터 스타트 스톱)이있어 갑작스런 전압 서지 또는 즉각적인 고전압 서지를 쉽게 유발할 수 있습니다.

저전압 (정격 전압 아래 15%)은 컨트롤러 CPU에 전원 공급 장치, 프로그램 작동의 장애 및 데이터 손실에 불충분 할 수 있습니다.

고전압 서지 (예 : 번개 타격, 파워 그리드 스위칭)는 전원 모듈과 전압 안정화 칩을 뚫고 회로 보드를 직접 타 버릴 수 있습니다.

안정화 된 전원 공급 장치 또는 서지 보호 장치가없는 시나리오에서 컨트롤러의 고장 속도는 30%이상 증가합니다.

단락 및 과부하 결함

오래된 외부 라인 및 잘못된 센서 배선 (예 : 220V 전원 공급 장치를 5V 신호 단자에 연결하는 등)은 컨트롤러의 입력 회로가 단락으로 퓨즈 또는 코어 칩을 태울 수 있습니다.

작동 요소 (예 : 솔레노이드 밸브, 릴레이) 과부하의 경우 역기전력이 컨트롤러의 출력 포트를 뚫어 제어 신호 고장을 일으킬 수 있습니다.

III. 구성 요소 노화 및 품질 결함

핵심 구성 요소의 자연 노화

3-5 년의 사용 후, 컨트롤러의 전해 커패시터 (필터링 및 안정화 전압)가 점차 건조 될 것이고, 용량이 감소하여 전원 공급 장치 리플과 CPU 재설정이 증가하여 디스플레이 깜박임이 발생합니다.

자주 활성화되는 릴레이 접점 (예 : 자주 시작 및 정지 된 공기 압축기에 포함 된 릴레이 접점)은 아크 화상으로 인해 전도성이 낮아지며 "발행 된 명령이지만 작동 요소의 조치가 없음"으로 나타납니다 (예 :로드/언로드 할 수 없음).

설계 또는 제조 결함

저가의 컨트롤러는 열등한 구성 요소 (예 : 위조 커패시터, 저 지정 칩) 또는 불합리한 회로 설계 (예 : 열산 소실 레이아웃이 없음)를 사용할 수 있으며, 이는 정상적인 사용 중에도 조기 고장이 발생하기 쉬운 경우;

호환성 문제 : 일부 타사 컨트롤러는 공기 압축기 센서 및 액추에이터와 잘 어울리지 않으며 장기 작동 후 신호 충돌로 인해 프로그램 충돌이 발생할 수 있습니다.

IV. 부적절한 사용 및 유지 보수

잘못된 매개 변수 설정 및 작동 오류

비전문가는 컨트롤러 매개 변수 (예 : 과부하 보호 임계 값, 압력 상한 및 하한)를 무작위로 수정하면 컨트롤러가 보호 기능을 잃거나 논리적 충돌로 인해 내부 프로그램 장애를 유발할 수 있습니다.

강제 종료 (정상 종료 절차를 따르지 않음)로 인해 컨트롤러의 저장된 데이터가 손상되어 시작시 프로그램을로드 할 수 없습니다.

배선 및 센서 결함 실패 구성 요소 손상으로 이어짐

센서 (예 : 압력 센서, 온도 프로브) 단락 회로 또는 나이가있는 경우 컨트롤러에 과전류 보호 회로가없는 경우 신호 획득 모듈을 역전시킬 수 있습니다.

잘못된 외부 배선 (모터 와이어를 컨트롤러의 신호 단자에 연결하는 등)은 고전압 침입을 직접 발생시켜 약한 전기 부품을 태워 버립니다.

정기적 인 청소 및 검사 부족

컨트롤러 표면의 먼지와 오일 얼룩을 오랫동안 청소하지 않으면 열 소산 구멍이 막히면 내부 온도가 과도합니다.

배선 단자가 정기적으로 검사되지 않으면 느슨한 와이어로 인해 스파크가 발생하여 터미널 블록 또는 회로 보드가 손상 될 수 있습니다.
