Atlas Copco ZT55-90 시리즈 에어 압축기의 체크 밸브 스템 조정 키트 1. 키트 구성 및 기능

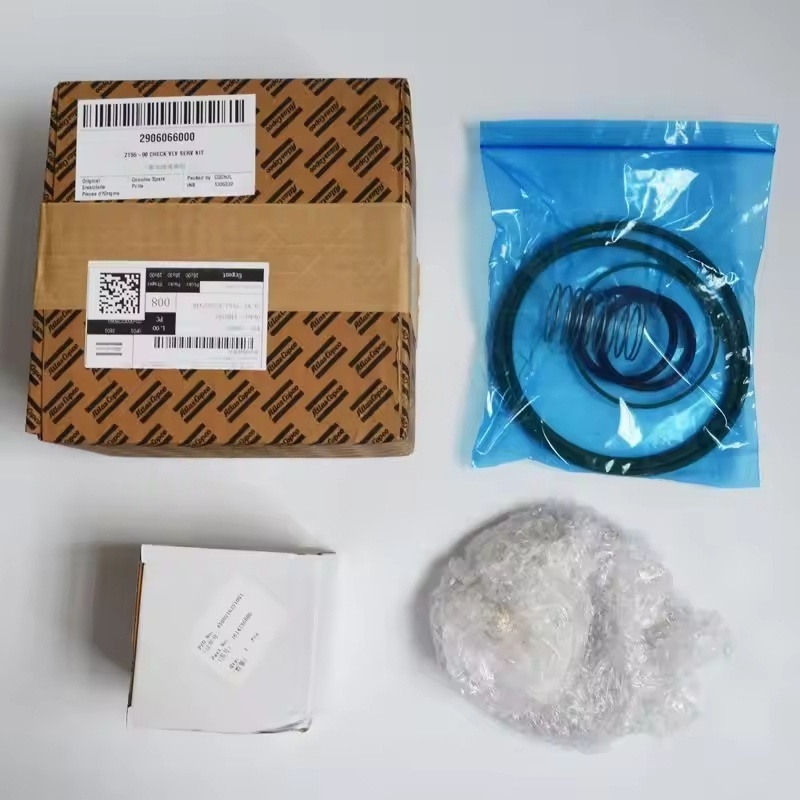

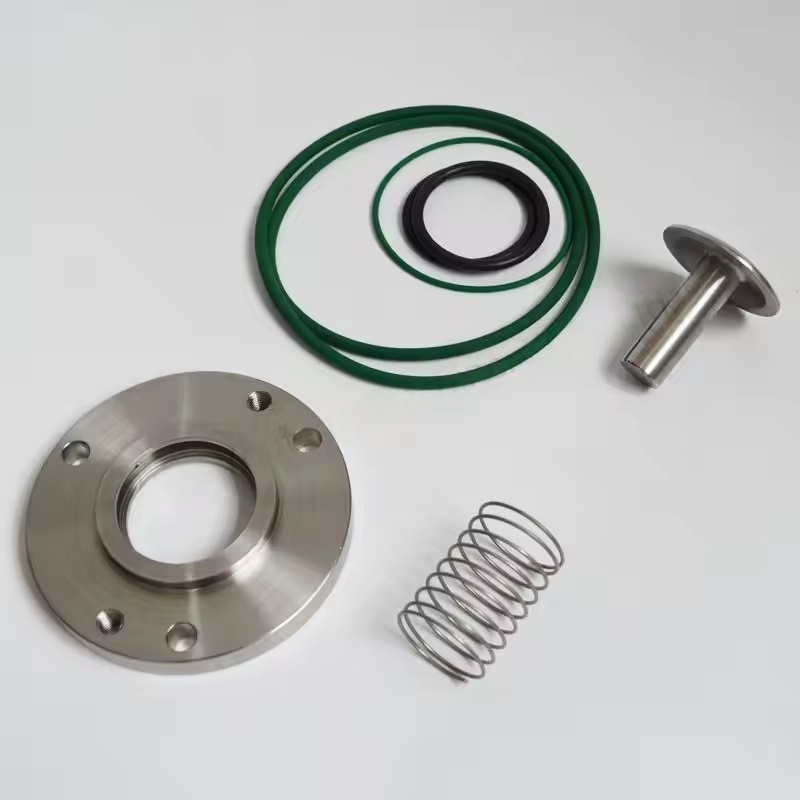

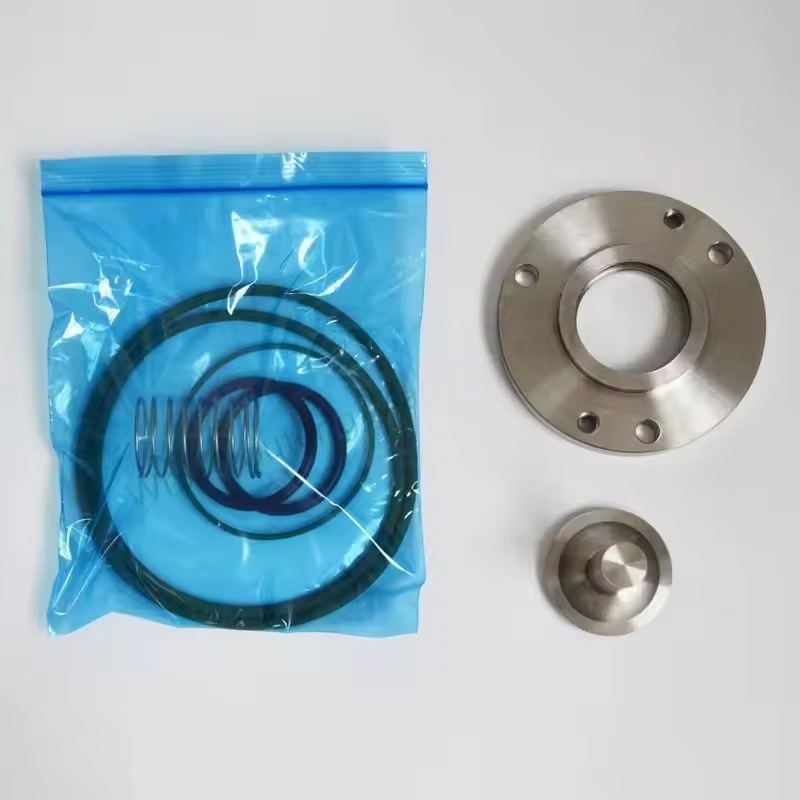

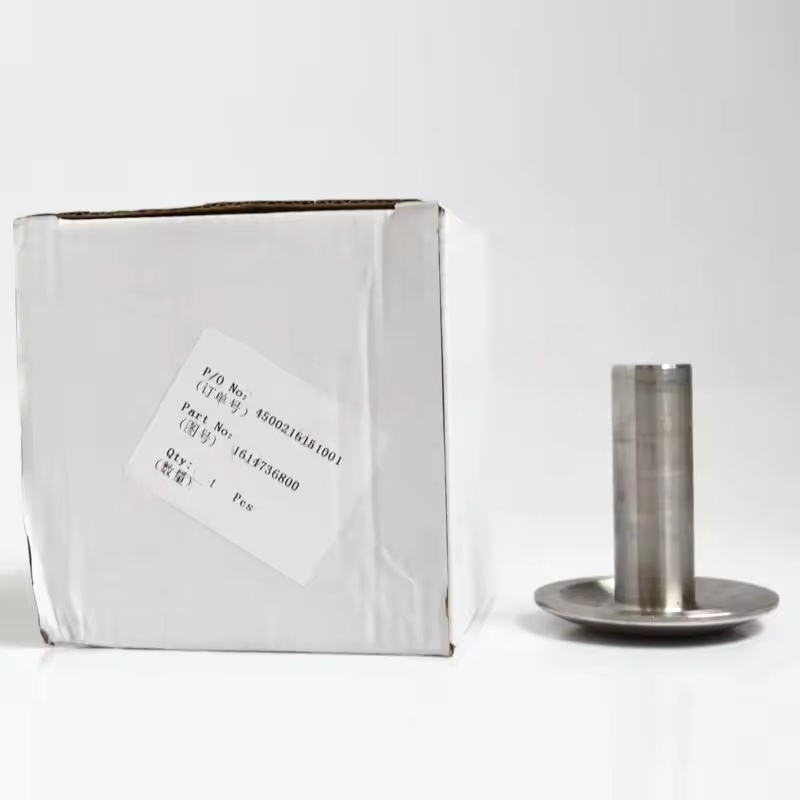

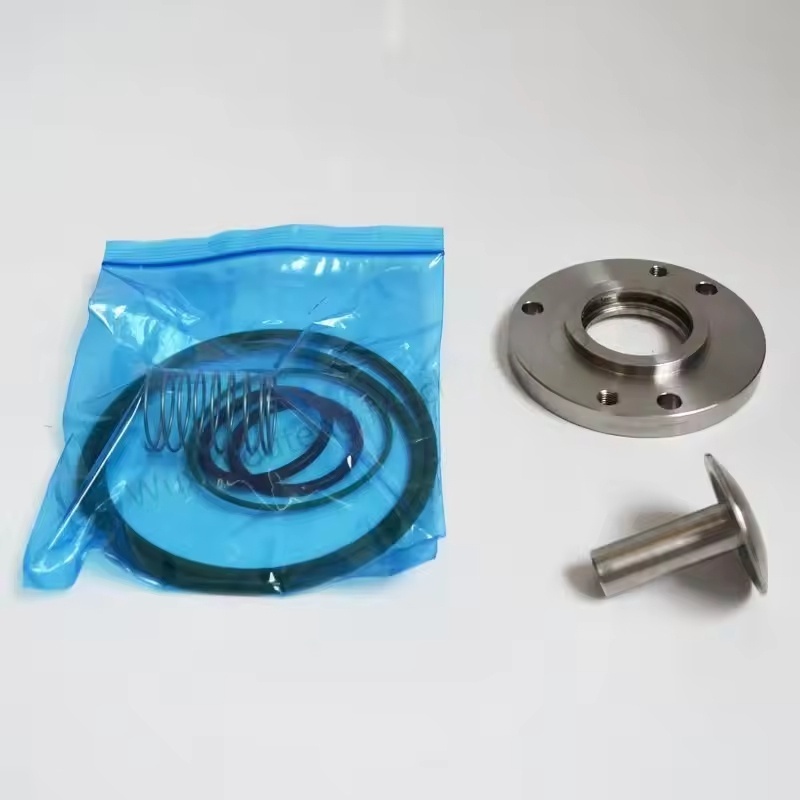

코어 구성 요소 : 일반적으로 밸브 스템 조정 볼트, 잠금 너트, 포지셔닝 와셔, 밀봉 링 및 전용 조정 도구가 포함됩니다. 일부 키트에는 밸브 스템 마모 감지 게이지 또는 캘리브레이션 스케일 템플릿이 제공 될 수도 있습니다.
주요 기능 : 밸브 스템의 스트로크, 위치 또는 예압을 조정함으로써 흡기 밸브의 개구부도가 압축기 작동 조건 (예 : 하중 압력, 언로드 압력)과 일치하고 비정상적인 섭취량, 압력 변동 또는 밸브 줄기의 뇌졸중으로 인한 에너지 소비 증가와 일치합니다.
2. 호환성 특성
조정 프로세스의 안정성과 정확성을 보장하기 위해이 모델의 밸브 스템 직경, 스트로크 매개 변수 및 조정 메커니즘 구조와 일치하는 ZT55-90 시리즈 스크류 공기 압축기 용으로 특별히 설계되었습니다.
성분 재료 (예 : 고강도 강철, 오일 저항 씰)는 압축기 내부의 오일 미스트 및 온도 환경 (보통 -10 ~ 120 ℃)에 적응하여 조정 구성 요소의 녹 또는 고장을 피합니다.
3. 검사 및 조정 시나리오
정기적 인 유지 보수 :이 키트를 사용하여 2000-3000 시간의 운영 또는 장치의 연간 유지 보수 동안 마모, 밸브 스템 굽힘 또는 탄소 침전물로 인한 재밍을 확인하고 뇌졸중을 다시 교환하는 것이 좋습니다.
문제 해결 : 공기 압축기가 느리게 하중을 경험하고, 정해진 압력에 도달 할 수 없거나, 빈번한 언로드 또는 에너지 소비의 비정상적인 증가에 도달 할 수 없다면, 부적절한 밸브 스템 조정 또는 마모로 인한 것일 수 있으며,이 키트는 탐지 및 조정에 사용되어야합니다.
교체 후 : 흡기 밸브 어셈블리 또는 밸브 스템 구성 요소를 교체 한 후 밸브 스템과 밸브 코어, 스프링 등 사이의 클리어런스가 원래 공장 표준을 준수하는지 확인하기 위해 정확한 위치에 조정 키트를 사용해야합니다.
4. 운영 지점
조정 단계 : ZT55-90 모델의 유지 보수 매뉴얼에 따르면, 먼저 시스템 압력을 해제하고, 흡기 밸브 엔드 커버를 제거하고, 조정 볼트를 통해 밸브 스템 연장 길이를 변경하고, 설정 파라미터에 도달 할 때까지 압력 게이지를 통한 하중 / 언로드 중에 압력 응답을 관찰하십시오.
잠금 및 고정 : 조정 후 잠금 너트를 사용하여 밸브 스템 위치를 고정하여 작동 중 진동으로 인한 파라미터 편차를 방지하고 밀봉 와셔를 교체하여 공기 누출이 없도록하십시오.
도구 호환성 : 호환되지 않는 도구로 인해 밸브 스템 손상 또는 조정 정확도를 피하기 위해 키트에 제공된 전용 도구 (예 : 토크 렌치, 포지셔닝 플러그 게이지)를 사용하는 것이 좋습니다.
