1. 핵심 기능 및 응용 시나리오
솔레노이드 밸브는 전자기 제어를 통해 전자기 코일의 온 오프를 제어하여 내부 밸브 코어를 움직여 유체 통로를 열거 나 닫습니다. 특정 응용 프로그램에는 다음이 포함됩니다.
흡입 밸브 제어 : 압축기 로딩 (공기 공급)과 언로드 (공기 공기 공급없이 종료) 사이의 흡입량 조정.
자동 배수 : 응축수 방전 밸브 (예 : 저장 탱크의 오일 분리기 또는 하단 배수 밸브와 같은)를 제어하여 수분이 압축 공기에 혼합되는 것을 방지하기 위해 정기적으로 물을 배출합니다.
안전 방지 : 과압 및 과개 평가와 같은 비정상적인 조건에서는 장비 안전을 보호하기 위해 오일 또는 가스 경로를 신속하게 차단합니다.
보조 시스템 제어 : 팬 시작 스톱 제어 및 압력 유지 보수 밸브 조정과 같은 시스템의 안정적인 작동을 보장합니다.
2. 주요 유형 및 사양
기능 및 설치 위치에 따르면 Atlas Copco 공기 압축기에 일반적으로 사용되는 솔레노이드 밸브는 다음과 같이 분류 될 수 있습니다.
전압 사양 : 주로 DC 24V (안전성이 높은 장비의 저전압 제어 시스템과 호환) 일부 모델은 AC 220V 또는 AC 110V를 사용할 수 있으며 원래 공장 매개 변수와 엄격하게 일치해야합니다.
구조 유형 :
일반적으로 닫힌 유형 : 전원이 꺼질 때 채널을 닫고 전원이 켜질 때 (예 : 흡기 밸브 제어 솔레노이드 밸브).
일반적으로 오픈 유형 : 전원이 꺼질 때 채널을 열어두고 전원이 켜질 때 (주로 안전 보호 회로에 사용).
인터페이스 크기 : 일반적으로 G1/4, G3/8, G1/2 및 기타 스레드 사양, 다른 스레드 사양은 다른 파이프 직경의 제어 파이프 라인에 적합합니다.
미디어 호환성 : 부식성을 보장하기 위해 흐르는 매체 (압축 공기, 윤활유, 응축수)를 기반으로 다른 재료를 선택합니다.
3. 재료 및 성능 특성
밸브 바디 재료 : 대부분의 놋쇠 또는 스테인레스 스틸 (304/316), 고압 저항 (일반적으로 0-1.6mpa를 견딜 수 있음), 부식 저항성, 오일 미스트 및 공기 압축기 내부의 수증기 환경에 적합합니다.
밀봉 성분 : 고온 저항 (80-120 °), 노화 저항성이있는 니트릴 고무 (NBR) 또는 플루오로 루버 (FKM) 사용, 장기 밀봉 신뢰성을 보장합니다.
응답 속도 : 밀리 초 수준의 조치 응답, 고주파 시작 스톱의 요구 사항을 충족시켜 제어 정확도를 보장합니다.
4. 일반적인 결함 및 유지 보수
일반적인 결함 :
코일 번 아웃 : 불안정한 전압, 댐프 단락 또는 장기 오버로드로 인해 코일 저항을 감지하기 위해 멀티 미터를 사용하여 솔레노이드 밸브의 작용이없는 것으로 나타납니다 (정상은 수십 ~ 수백 옴, 타 버린 것은 무한대).
밸브 코어 재밍 : 오일 침전물, 밀봉 성분의 불순물 축적 또는 노화로 인한 밸브가 단단히 닫히지 않거나 (공기/오일을 누출 할 수 없거나) 공기 압축기의 비정상적인 하중 및 불안정한 압력을 유발할 수 있습니다.
누출 : 밀봉 성분 마모 또는 밸브 바디 균열, 중간 누출을 초래하여 시스템 효율에 영향을 미칩니다.
유지 보수 및 교체 지점 :
정기적 인 청소 : 유지 보수 중에 솔레노이드 밸브의 인터페이스를 점검하고 불순물을 제거하고 필요한 경우 밸브 코어 (전원 끄기 작동)를 분해하십시오.
원래 공장 호환성 : 교체 할 때 Atlas Copco 원래 공장 부품을 사용하여 전압, 인터페이스 크기, 압력 등급 및 모델 호환성을 보장해야합니다 (예 : GA 시리즈 및 GX 시리즈 솔레노이드 밸브는 호환되지 않을 수 있습니다).

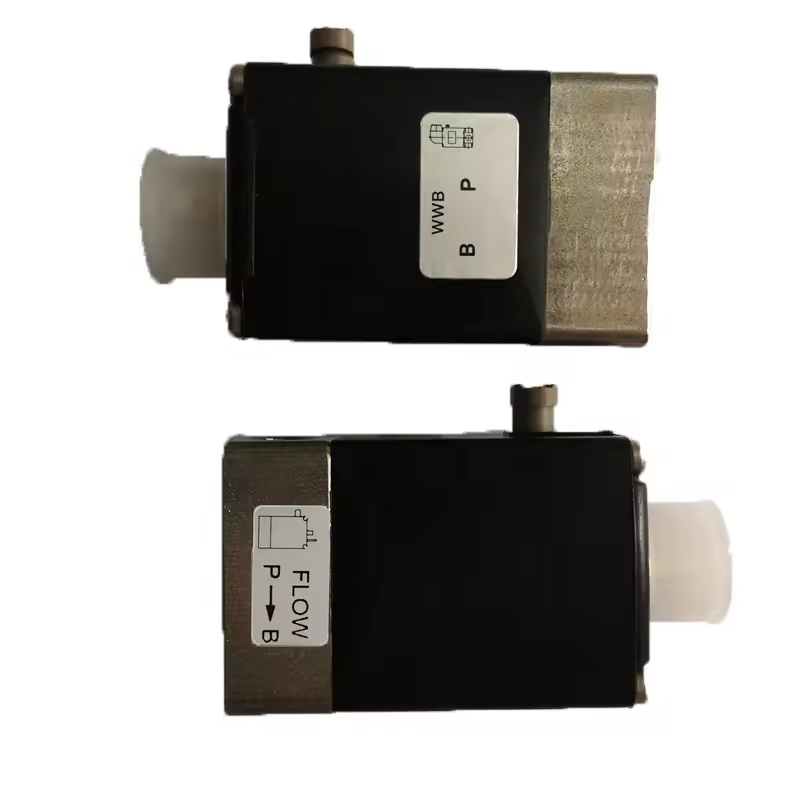

설치 사양 : 전원 끄기 및 억제 후 작동하고 흐름 방향 표시 (일부 모델은 방향성이 있음)에주의를 기울이고, 반대로 설치를 피하십시오. 스레드 손상을 방지하기 위해 인터페이스를 조일 때 중간 정도의 힘을 바르십시오.
