주요 유형 및 응용 프로그램

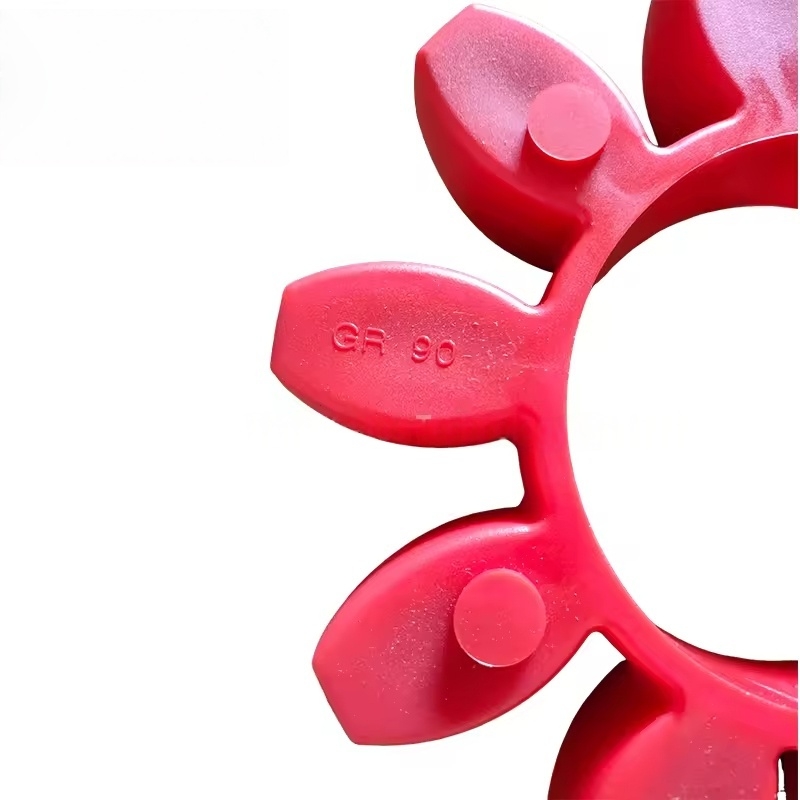

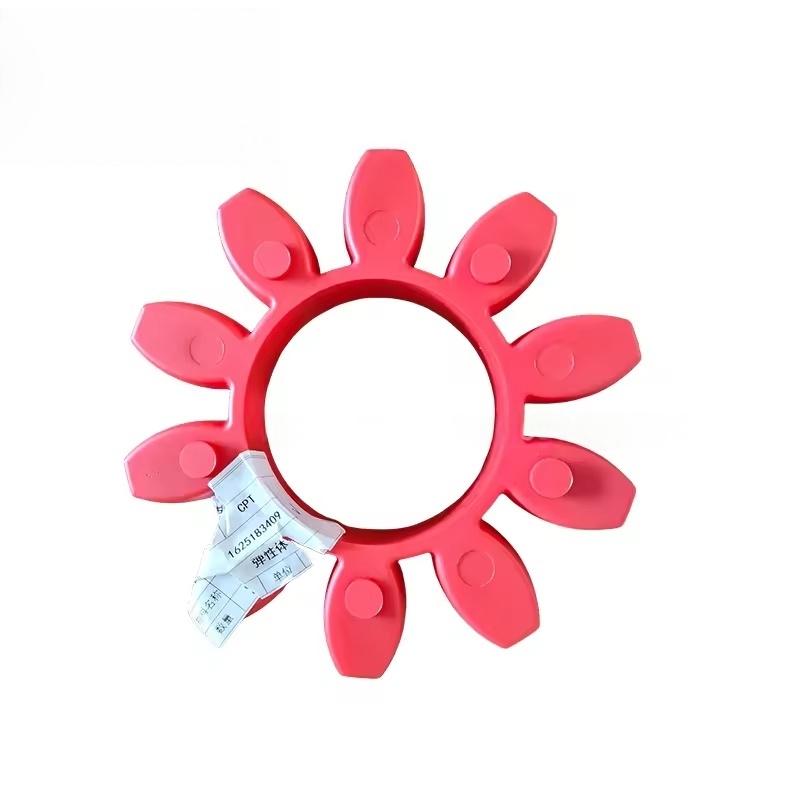

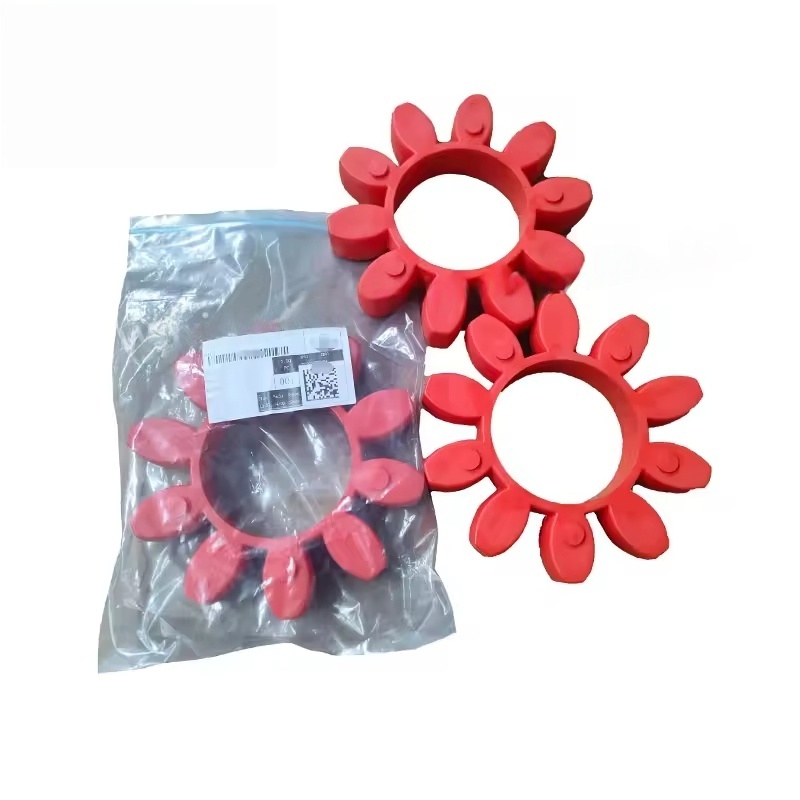

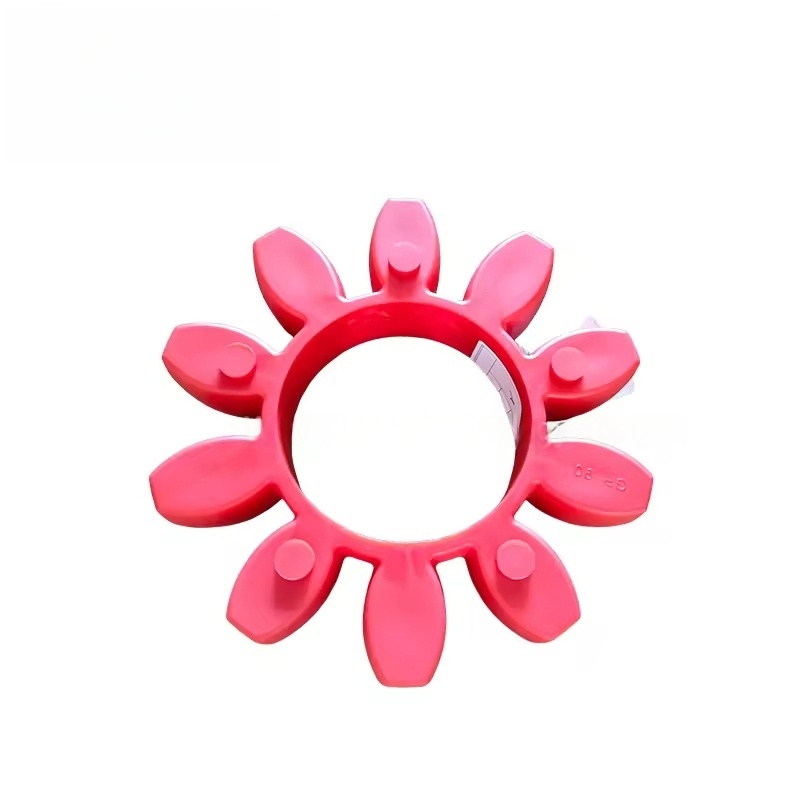

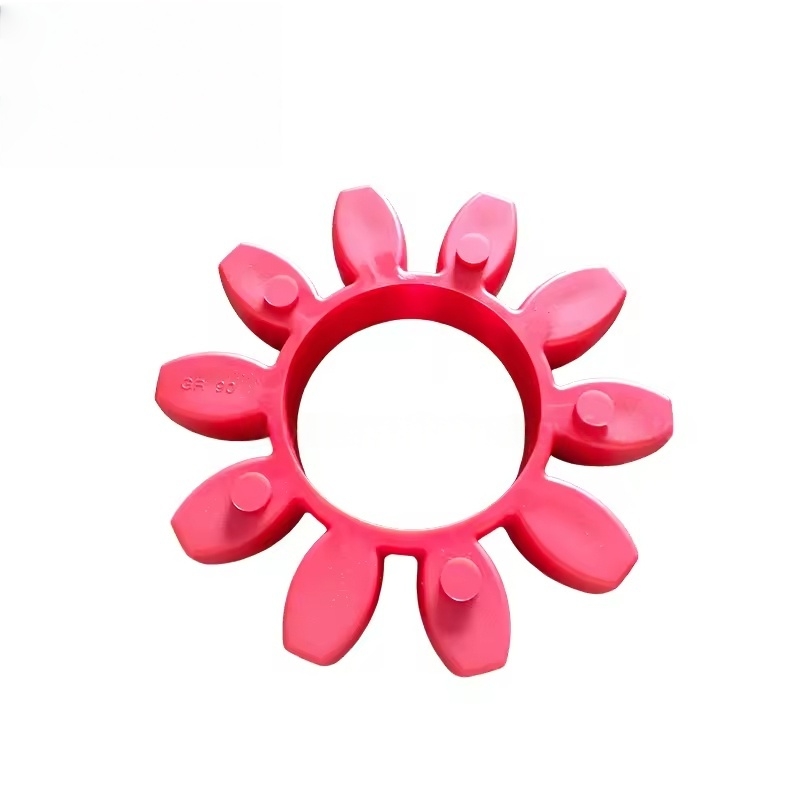

탄성 커플 링
가장 일반적인 유형 : 2 개의 반 커플 링과 중간 탄성 몸체 (고무 또는 폴리 우레탄으로 만들어짐)로 구성된 중소형 나사 공기 압축기 (예 : GA 시리즈)에서 널리 사용됩니다.
특징:
모터와 주 단위 (축, 방사형 및 각도) 사이의 설치 편차를 흡수 할 수있는 특정 탄력성이 있습니다.
진동 전송을 줄이고, 작동 노이즈를 낮추고, 모터 및 메인 장치 베어링을 보호합니다.
간단한 구조, 쉬운 유지 보수 및 탄성 몸체는 착용 할 때 별도로 교체 할 수 있습니다.
강성 커플 링
응용 시나리오 : 몇 가지 대형 크기 또는 매우 정확한 전송 모델. 금속 강성 연결 구성 요소로 구성됩니다.
특징:
탄성 보상 기능이 없으므로 모터와 주 단위 사이에 매우 높은 동축가 필요합니다.
고출력 모델에 적합하지만 설치 정확도에 대한 엄격한 요구 사항에 적합한 토크 전송이 높습니다.
다이어프램 커플 링
응용 시나리오 : 일부 고급 또는 대규모 단위. 금속 다이어프램을 탄성 요소로 사용합니다.
특징:
고온 및 오일 오염, 긴 서비스 수명, 가혹한 조건에 적합합니다.
높은 전송 정확도를 유지하면서 특정 편차를 보상 할 수 있습니다. 핵심 기능
토크 전송 : 모터의 회전 전력을 압축기 주 장치로 효율적으로 전송하여 주 단위의 정상 작동을 보장합니다.
편차 보상 : 모터와 주 단위 (예 : 온도 변화 또는 진동으로 인한 변위와 같은) 사이의 작은 설치 편차를 허용하여 강성 응력으로 인한 구성 요소 손상을 피할 수 있습니다.
진동 분리 : 탄성 요소를 통해 진동을 흡수하고, 모터와 주 단위 사이의 진동 전송을 줄이고, 장비 수명을 연장합니다.
과부하 보호 : 일부 커플 링의 탄성 바디 설계에는 순간 오버로드로 인해 모터 또는 주 장치의 손상을 방지하기 위해 과부하 중단 기능이 있습니다.
일반적인 결함 및 교체 신호
결함 징후 :
비정상적인 진동 또는 비정상 소음은 작동 중에 발생합니다 (예 : 금속 충격 소리, 고주파 소음).
탄성 신체 균열, 마모 또는 노화 (표면 균열로 나타나고 경도 변화).
커플 링 연결 볼트의 느슨이 또는 골절.
모터와 메인 장치는 동축이 아니기 때문에 커플 링의 마모 또는 과열을 유발합니다.
교체 타이밍 :
탄성 신체가 명백한 마모, 균열 또는 노화 경화를 보일 때.
커플 링의 구성 요소 (예 : 반 커플 링)가 변형, 균열 또는 실 손상을 나타낼 때.
주요 장비 유지 보수 중 (보통 20,000 ~ 30,000 시간의 작동 후) 마모 조건에 따라 검사하고 교체하는 것이 좋습니다.
교체 및 유지 보수 예방 조치
원래의 공장 부품 선호 : Atlas Copco 커플 링의 치수, 재료 및 정밀도는 특정 모델 (예 : 다른 Power GA 시리즈에 대한 커플 링 사양과 같은)과 일치하며, 원래 공장 부품 만 사용하여 크기 불일치로 인해 진동 또는 전송 고장을 피해야합니다.
설치 정확도 :
교체 할 때 모터와 주 단위의 동축성을 정확하게 수정하십시오 (방사형 및 축 편차는 일반적으로 ≤ 0.1mm이어야 함), 다이얼 표시기 등을 사용하여 측정하십시오.
탄성 몸체를 설치할 때는 왜곡을하지 않고 볼트를 지정된 토크로 균등하게 조입니다.
정기 검사 :
탄성 몸체의 상태, 볼트의 압박감 및 매일 유지 보수 중 작동 온도를 점검하십시오.
비정상적인 진동이 감지 될 때 기계를 정지하고 결함의 확장을 피하기 위해 즉시 확인하십시오.
