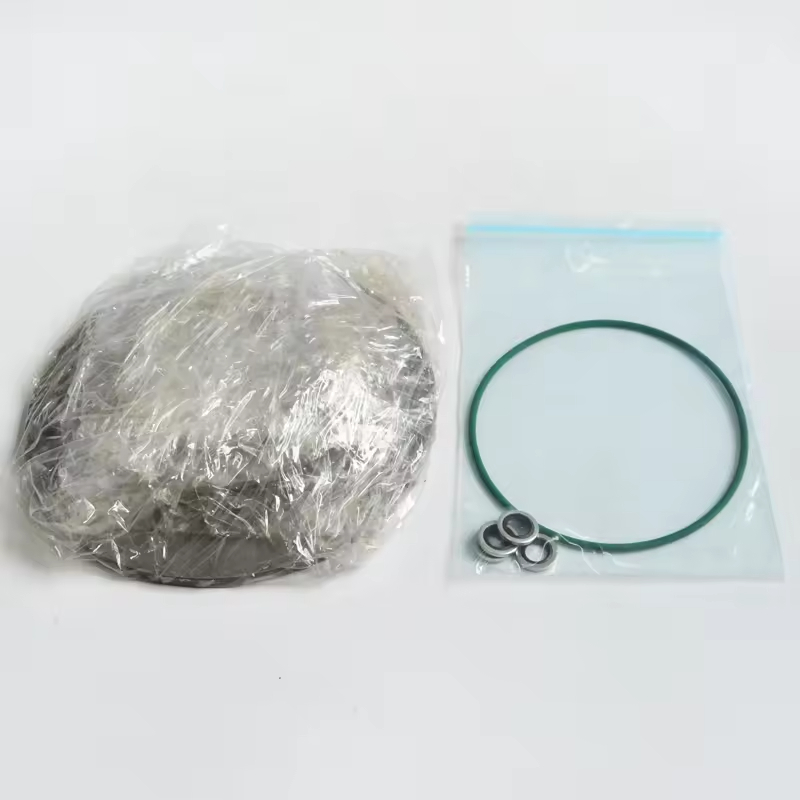

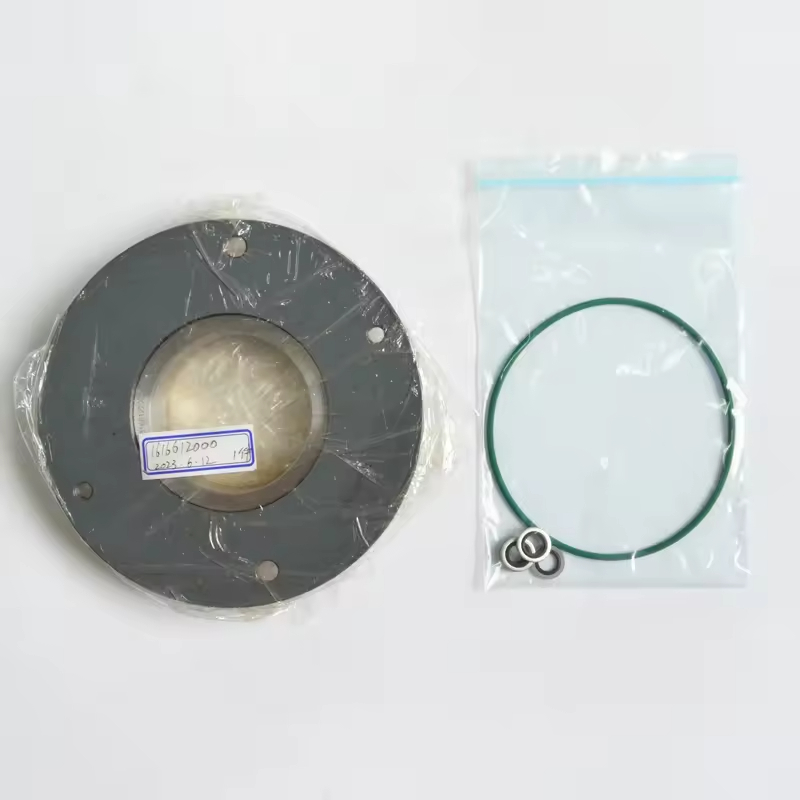

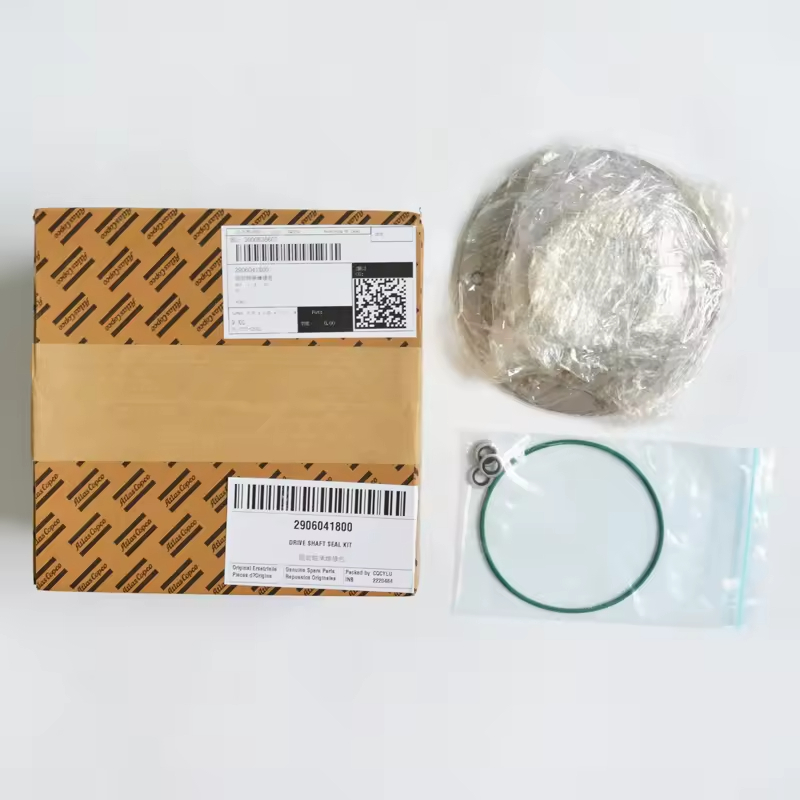

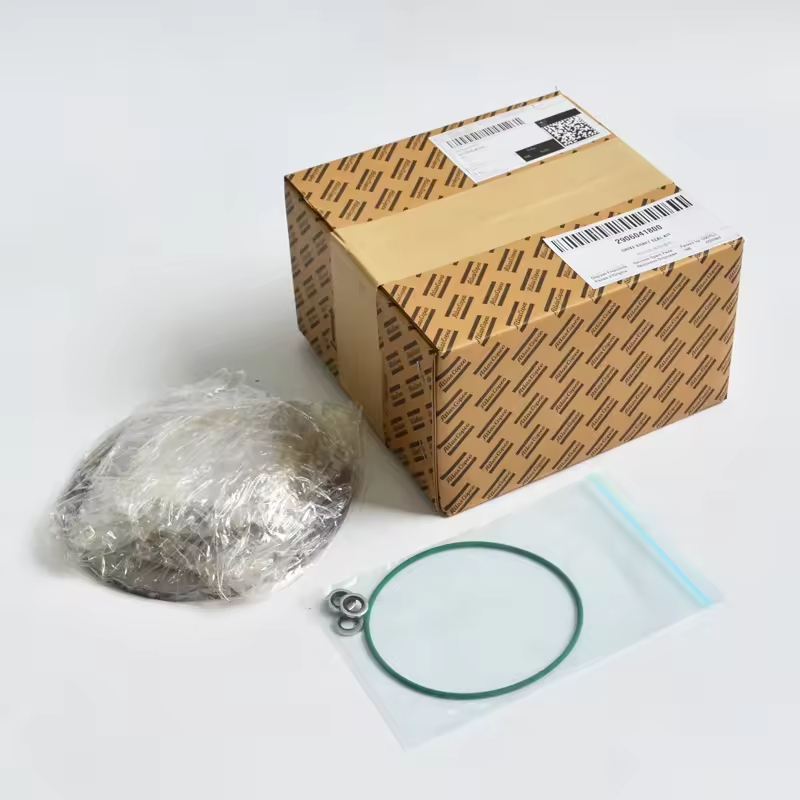

Atlas Copco Air Compressors 용 변속기 샤프트 씰 키트의 핵심 구성 요소
모델에 따라 일반적으로 다음이 포함됩니다.

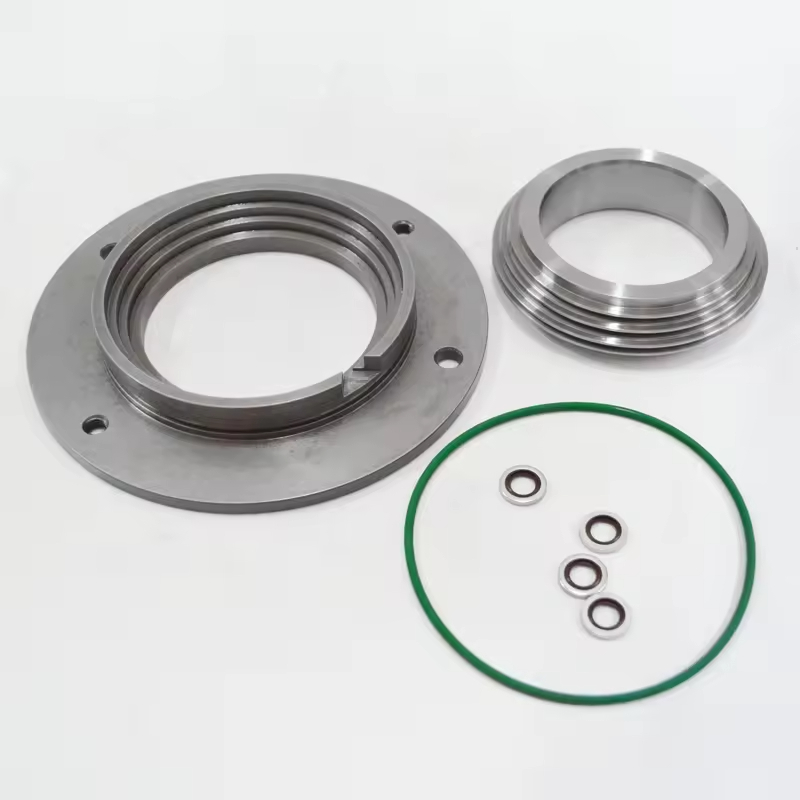

메인 오일 씰 (프레임 고무 오일 씰 또는 폴리 테트라 플루오로 에틸렌 오일 씰, 오일 내성, 온도 저항성)
먼지 씰 (외부 불순물이 들어가는 것을 방지)
자기 부싱 (일부 모델은 장착되어있어 샤프트와 씰 사이의 직접 마모가 줄어 듭니다)
O- 링 또는 밀봉 개스킷 (보조 밀봉, 하우징의 설치 표면에 적합)
설치 도구 (일부 원래 키트에는 특수 분해 및 어셈블리 슬리브가 포함되어 있음)
응용 프로그램 기능 및 기술 요구 사항
재료 호환성 :
오일 윤활 모델 (예 : GA 시리즈) : 오일 씰은 주로 미네랄 오일과 100-120의 작동 온도를 견딜 수있는 니트릴 고무 (NBR) 또는 플루오로 루버 (FKM)를 사용합니다.
오일 프리 모델 (예 : ZR 시리즈) : 압축 공기 오염을 피하기 위해 식품 등급의 EPDM 또는 PTFE 재료를 사용하십시오.
대형 단위 (예 : GA90 이상)는 결합 된 밀봉 구조를 사용하여 고압 및 높은 회전 속도 시나리오의 균형을 유지할 수 있습니다.
성능 매개 변수 :
적용 가능한 샤프트 직경 : 변속기 샤프트 사양에 따라 공통 범위는 φ25-φ60mm입니다.
작업 압력 : 일반적으로 0-16bar (표준 모델) 또는 고압 (고압 모델)을 견딜 수 있습니다.
속도 적응 : 압축기의 정격 회전 속도에서 동적 밀봉 요구 사항을 충족합니다 (일반적으로 1500-3000RPM)
교체 및 유지 보수 지점
모델 일치 :
공기 압축기 모델 (예 : GA11, GA37, GX7 등) 및 변속기 샤프트 사양을 엄격히 선택해야합니다. 다른 시리즈의 밀봉 치수는 크게 다릅니다
오일 씰의 립 구조와 설치 깊이 일치하는지 확인하기 위해 원래 공장 부품 번호를 쿼리하기 위해 기계 일련 번호를 참조하는 것이 좋습니다.
설치 예방 조치 :
교체하기 전에 윤활유를 비우고 샤프트 표면과 설치 시트를 청소하고 마모 자국 또는 버를 제거하십시오.
설치할 때 특수 도구를 사용하여 누르고, 오일 씰 립의 변형을 피하십시오 (엄격히 노크를 금지)
입술은 소량의 깨끗한 윤활유 (오일 모델) 또는 특수 윤활 그리스 (오일 프리 모델)로 코팅해야합니다.
