Atlas Copco의 오일 프리 압축기의 체크 밸브 어셈블리의 핵심 기능 및 기능
일방 통행 흐름 제어 : 압축 공기가 압축기 출구에서 저장 탱크 또는 다운 스트림 시스템으로 흐르도록하여 셧다운 중에 공기가 압축기 장치로 다시 흐르지 않으며 윤활유 (경우) 또는 결합수의 역류로 인해 로터, 실린더 및 기타 코어 구성 요소의 손상을 피합니다.
석유 호환성 : 식품 등급 또는 의료 등급의 밀봉 재료 (예 : EPDM, PTFE)를 사용하면 밀봉 성분의 노화로 인한 압축 공기의 오염을 피하기 위해 오일이없는 압축 환경과 호환됩니다.
압력 적응 : 모델에 따라 작업 압력은 일반적으로 0-10bar (표준 유형) 또는 0-40bar (고압 유형)이므로 설계된 압력 범위 내에서 안정적인 밀봉을 보장합니다.

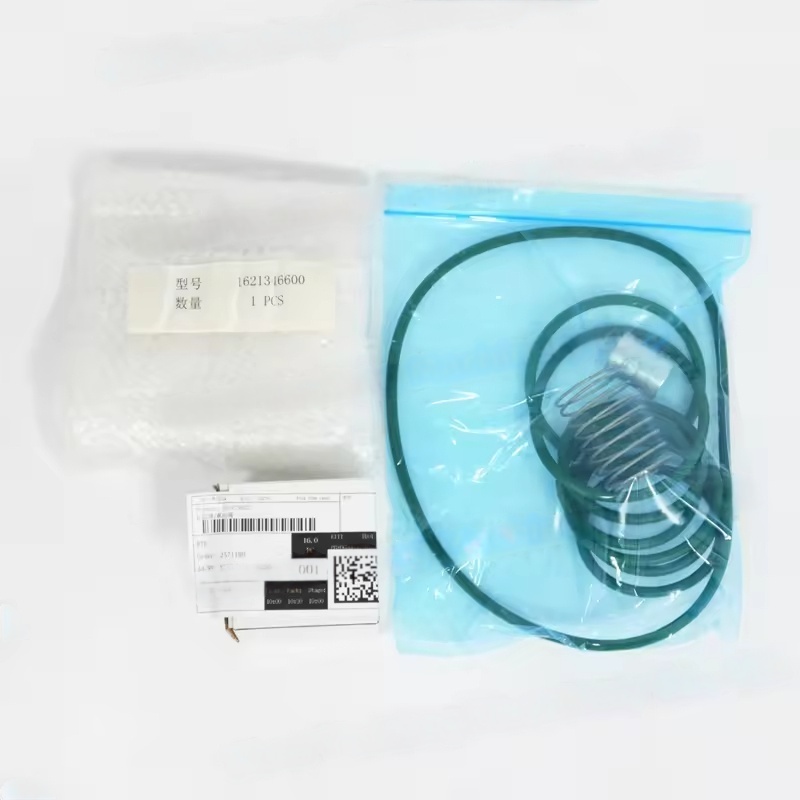

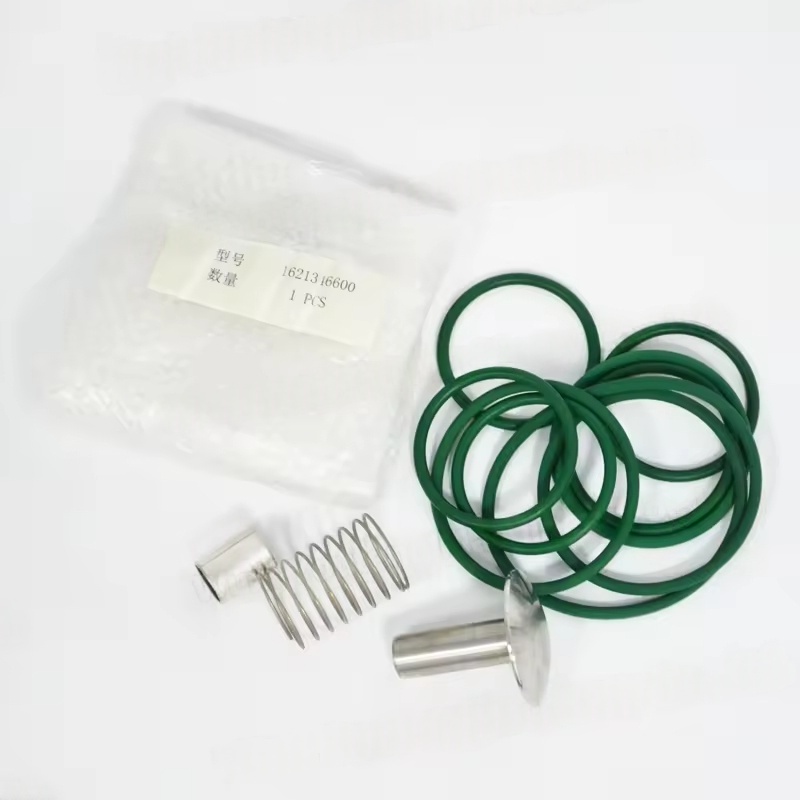

일반적인 구성 요소
확인 밸브 본체 (일반적으로 알루미늄 합금 또는 스테인리스 스틸로 만들어진 부식성)
밸브 코어 (안내 구조, 정확한 작동 보장)
봄 (폐쇄 힘 제공, 개구 압력 제어)
밀봉 개스킷 / O- 링 (특수 오일이없는 재료, 온도 저항성 -20 ~ 120 ℃)
설치 플랜지 또는 스레드 인터페이스 (모델에 따라 지정, 일반적으로 G- 스레드 또는 플랜지 연결)
적용 가능한 모델 및 교체 예방 조치
모델 일치 :
소형 오일 기계 (예 : GA 3-7 VSD+ 오일 프리)는 일반적으로 나사로 연결된 소형 체크 밸브를 사용합니다.
대형 오일이없는 나사 압축기 (예 : ZR 160-315)는 대부분 버퍼 설계가있는 플랜지 타입 체크 밸브 어셈블리입니다.
크기 또는 압력 불일치를 피하기 위해 기계 모델 (예 : ZT15, ZD75 등) 및 일련 번호를 기반으로 원래 장비 제조업체의 부품 번호를 쿼리해야합니다.
실패 영향 :
체크 밸브의 실패는 다음과 같습니다. 셧다운 후 시스템 압력의 급속한 감소, 시작 중 압축기의 과도한 부하, 주 단위의 역전 위험 (특히 가변 주파수 모델의 경우), 다운 스트림 공기의 오염 등의 교체가 필요합니다.
특정 부품 정보의 경우 압축기 (예 : ZR250 VSD FF)의 완전한 모델과 생산 연도를 제공하여 정확한 체크 밸브 어셈블리 번호 및 설치 설명서를 쿼리하는 것이 좋습니다.
