Atlas Copco 주요 작업 원리
압축 공기의 압축 과정에서, 공기의 수증기는 압력 및 온도 변화의 증가로 인해 액체 물로 응축됩니다. 물 분리기는 다음과 같은 방식으로 물을 분리합니다.
원심 분리 : 공기 흐름의 고속 회전에 의해 생성 된 원심력을 사용하여, 밀도가 높은 물방울은 분리기의 내부 벽으로 던져지고 배수 밸브를 통해 배출되기 전에 축적됩니다.
충격 분리 : 압축 공기가 배플에 영향을 미치게하면 유량 속도의 갑작스런 변화로 인해 관성으로 인해 물방울이 분리됩니다.
필터 분리 : 특수 필터 재료 (예 : 유리 섬유, 금속 메쉬)를 사용하여 작은 물방울을 가로 채고 공기를 더 건조시킵니다.
흡착 분리 : 일부 고효율 건조기는 건조제 (예 : 분자 체, 활성화 된 알루미나)를 사용하여 수분을 흡착하여 건조에 대한 요구 사항이 높은 시나리오에 적합합니다.
주요 유형
원심 물 분리기 : 단순한 구조, 원심력에 의존하여 물을 분리하여 압축 공기의 큰 흐름을 처리하는 데 적합하며 분리 효율은 약 80%-90%입니다.
배플 형 워터 분리기 : 여러 배플 수준을 통해 공기 흐름 방향을 변경하여 중간 및 저 유량 시스템에 적합한 원심 분리 유형보다 더 나은 분리 효과를 제공합니다.
흡착 건조기 : 깊은 탈수를 위해 건조제를 사용하여 열이없는 재생 및 열 재생 유형으로 나뉘어 압축 공기의 이슬점을 -40 ℃로 줄일 수있는 정밀 장비에 적합합니다.
극저온 건조기 : 압축 공기를 이슬점 아래로 냉각시켜 물 증기가 액체 물로 응축되어 분리를 위해 이슬점이 일반적으로 3-10 ℃에 도달하여 일반적인 산업 시나리오에 적합합니다.
주요 구성 요소
쉘 : 일반적으로 금속으로 만들어진 공기 흐름 및 분리 요소를 수용하는 밀봉 된 용기.
분리 요소 : 원심 블레이드, 배플, 필터 코어 또는 건조제와 같은 분리 요소는 물 분리를 달성하기위한 핵심입니다.

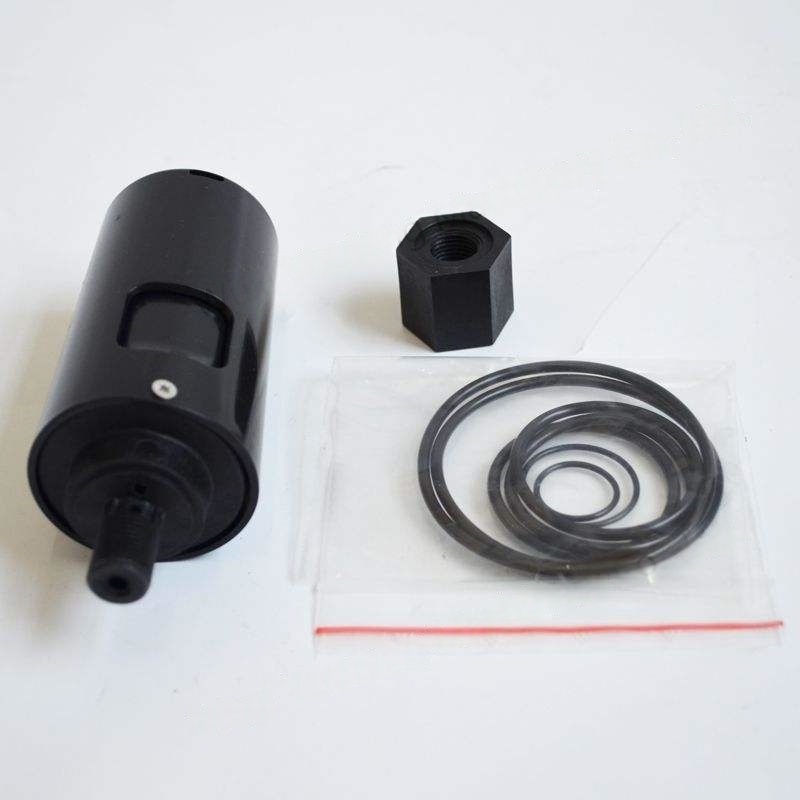

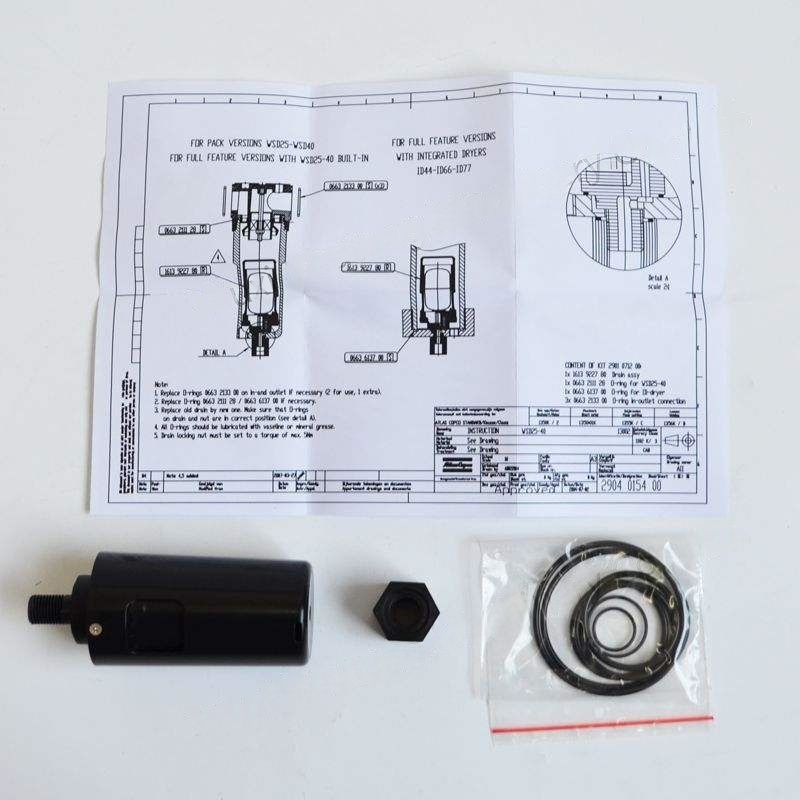

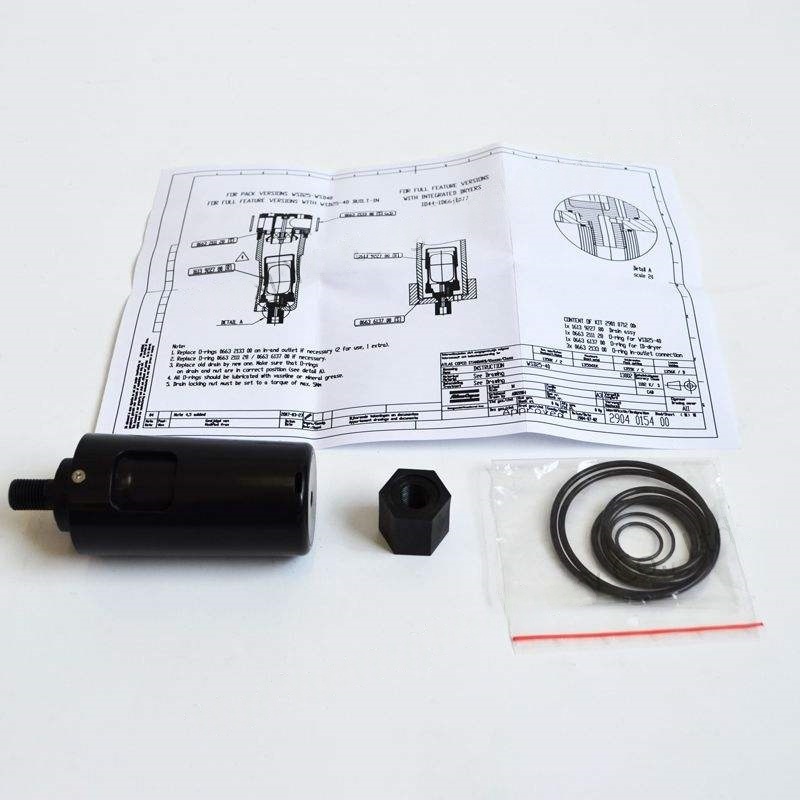

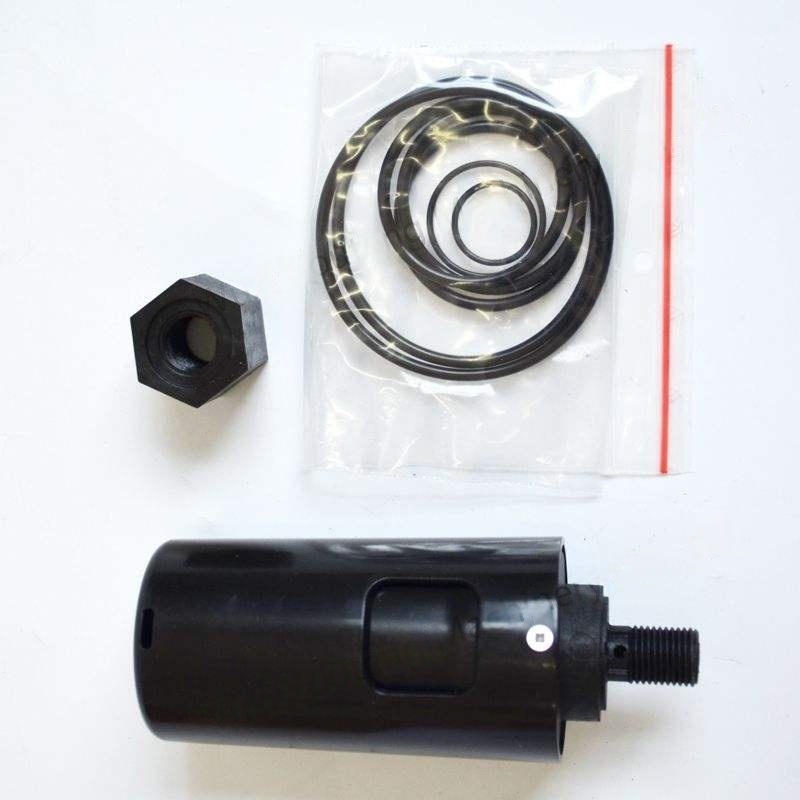

배수 밸브 : 자동 또는 수동으로 분리 된 응축수를 자동으로 배출합니다. 일반적인 유형에는 플로트 타입 및 전자 타이밍 배수 밸브가 포함됩니다.
입구 및 출구 인터페이스 : 공기 압축기의 배기관과 다운 스트림 가스 사용 장비의 배기관을 연결하여 압력 게이지가 장착되어 압력을 모니터링합니다.
설치 및 유지 보수 팁
설치 위치 : 일반적으로 공기 압축기 아울렛 및 냉동기 후에 설치되어 효율성을 향상시키기 위해 분리 전에 압축 공기가 냉각되도록합니다.
정기 배수 : 배수 밸브가 축적 된 응축수를 피하기 위해 분리 효과에 영향을 미치지 않도록 제대로 작동하는지 확인하십시오.
소모품 교체 : 필터 유형 또는 흡착 형 분리기는 막힘 또는 포화를 방지하기 위해 필터 코어 또는 건조제 (예 : 분자 체)를 정기적으로 교체해야합니다.
청소 및 유지 보수 : 공기 흐름 분포에 영향을 미치는 불순물을 피하기 위해 쉘 내부를 정기적으로 청소하십시오.
매개 매개 변수 : 공기 압축기 변위, 작동 압력 및 가스 사용 장비의 건조 요구 사항을 기반으로 분리기의 적절한 사양을 선택하십시오. 중요성
압축 공기의 수분이 효과적으로 제거되지 않으면 파이프 부식, 공압 성분의 오작동 및 제품의 수분 흡수 (예 : 식품 및 전자 산업)와 같은 문제를 일으킬 수 있습니다. 따라서 압축 공기 시스템의 안정적인 작동에 적절한 물 분리기를 선택하는 것이 중요합니다.
