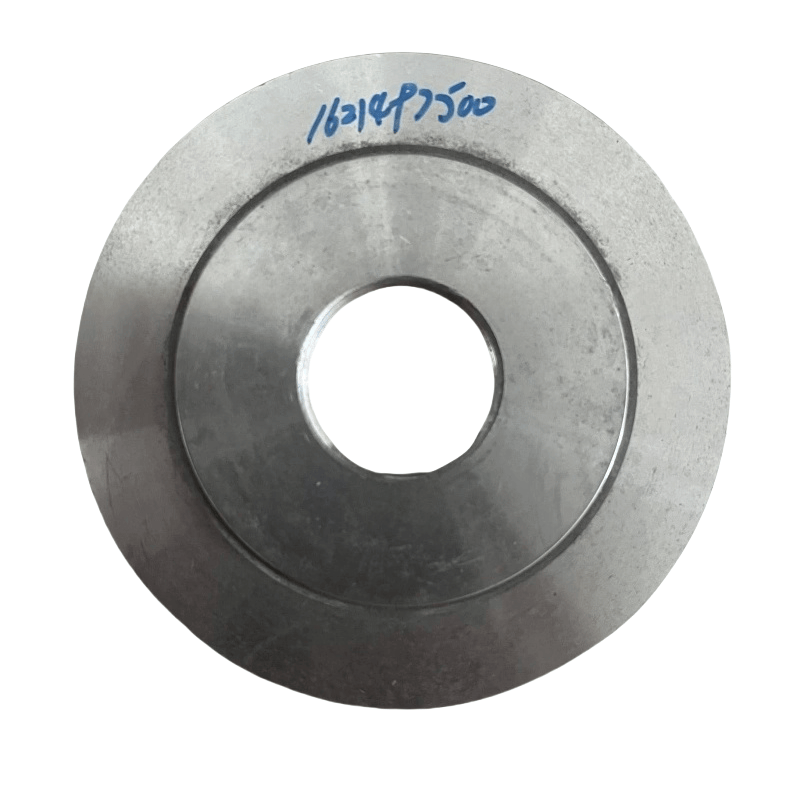

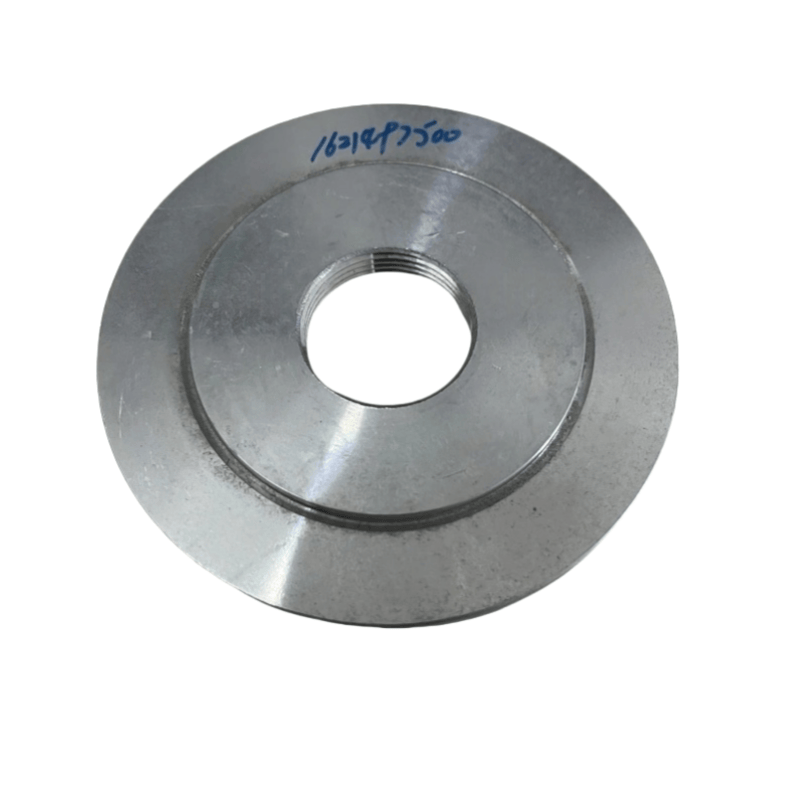

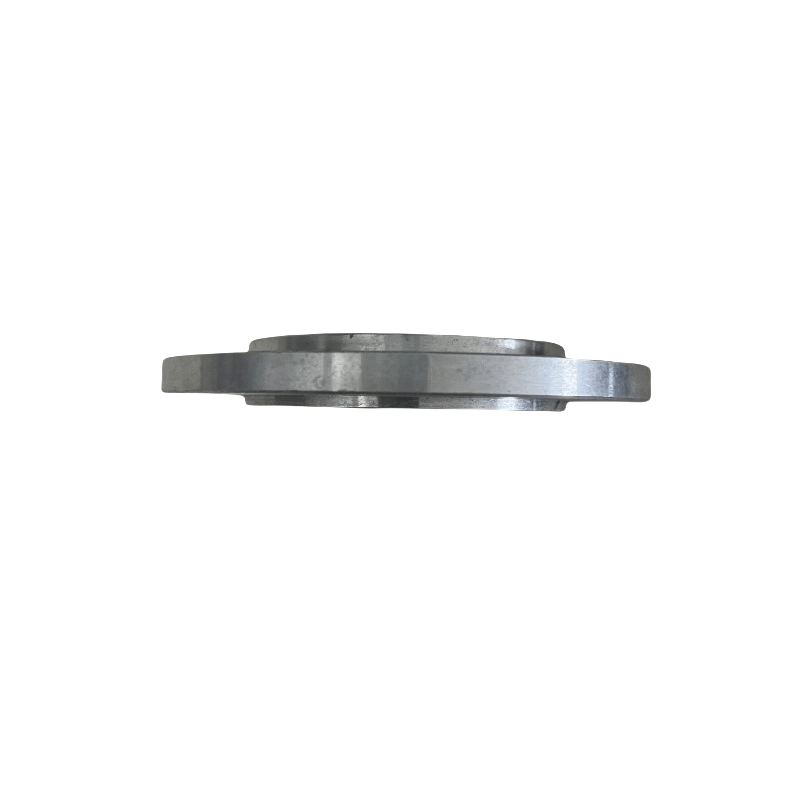

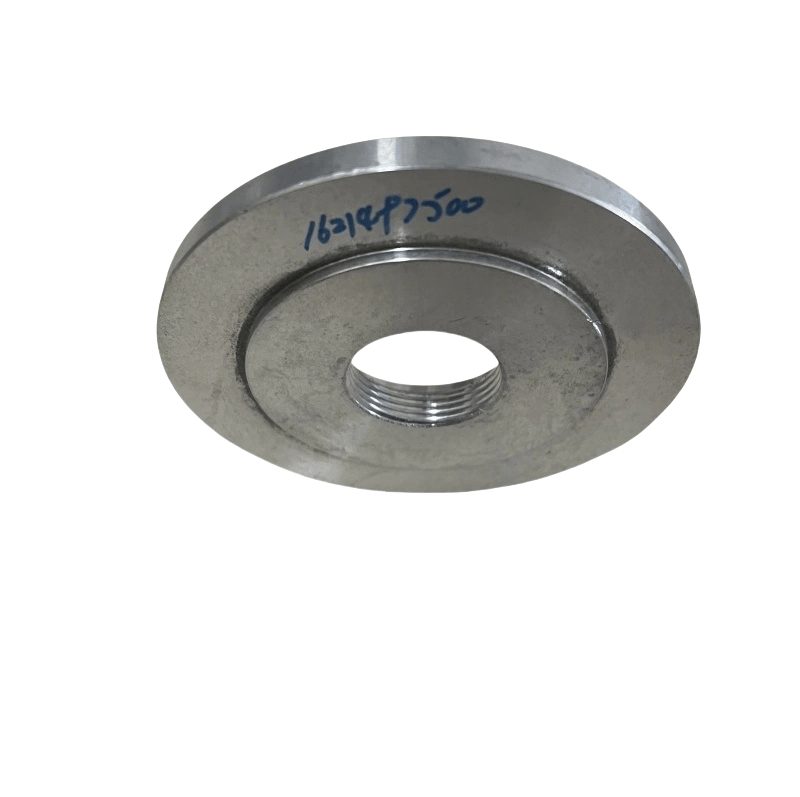

Atlas Copco 공기 압축기 압력 밸브 커버 플레이트 주요 기능
밀봉 및 압력 베어링 : 밀봉 요소 (예 : 개스킷, O- 링)를 통해 밸브 본체로 밀봉되어 압축 공기의 압력을 견딜 수있는 폐쇄 공동 (일반적으로 시스템 작동 압력, 0.7 ~ 1.6 MPa)을 견딜 수있는 폐쇄 공동을 형성하여 가스 누출을 방지합니다.
내부 구성 요소 보호 : 압력 밸브 (예 : 밸브 코어, 스프링, 다이어프램 등)의 내부 구성 요소를 덮고 보호하여 먼지, 오일 및 기타 불순물이 밸브의 감도에 영향을 미치는 것을 방지합니다.
고정 및 위치 : 볼트가있는 밸브 본체에 고정되어 내부 부품 (예 : 스프링, 밸브 코어)이 올바른 위치에있어 압력 밸브 작동의 정확성을 보장합니다.
압력 전송 지원 : 일부 덮개 플레이트는 압력 감지 구멍 또는 채널로 설계되어 시스템 압력을 밸브 내부의 다이어프램 또는 피스톤으로 전달하여 압력 조절 기능의 실현을 지원합니다.
일반적인 구조 및 특징
구조 구성 :
본체 : 주로 스탬핑 또는 주조를 통해 주철 (주철, 알루미늄 합금, 탄소강)으로 제작되어 특정 두께 (보통 3 ~ 10mm)를 통해 압력을 부유 용량을 보장합니다.
연결 구멍 : 다중 볼트 구멍은 밸브 본체로 고정하기 위해 원주적으로 분포됩니다. 중앙에는 관측 구멍 (투명한 덮개 포함) 또는 압력 인터페이스가있을 수 있습니다.
밀봉 홈 : 커버 플레이트와 밸브 본체 사이의 조인트 표면에는 일반적으로 개스킷 또는 O- 링 설치를위한 고리 모양의 밀봉 홈이 있습니다.
분류 (해당 압력 밸브 유형에 의한) :
압력 유지 밸브 커버 플레이트 : 오일 가스 분리기의 출구에 압력 유지 보수 밸브에 설치된 경우, 분리기의 내부 압력을 견딜 수 있도록 압축 공기가 출력되기 전에 시스템이 충분한 압력을 확립 할 수 있도록합니다.
언로드 밸브 커버 플레이트 : 공기 압축기의 하중/언로드를 제어하는 데 사용되는 커버 플레이트는 압력 신호를 전송하고 밸브의 개방 및 닫기를 달성하기 위해 다이어프램 또는 피스톤과 협력해야합니다.
안전 밸브 커버 플레이트 : 안전 밸브 내부의 스프링 및 밸브 코어를 보호하여 안전 밸브가 압력이 뛰어나고 압력을 완화시킬 수 있도록합니다.
주요 매개 변수 및 재료
핵심 매개 변수 :
치수 : 외경, 볼트 홀 분배 원의 직경 및 밀봉 홈의 크기는 설치 밀봉을 보장하기 위해 밸브 본체와 완전히 일치해야합니다.
압력 부유 용량 : 해당 압력 밸브의 작동 압력을 충족해야합니다 (예 : 안전 밸브 커버 플레이트와 같은 시스템 등급 압력의 1.1 ~ 1.2 배 이상을 견딜 필요).
표면 정확도 : 관절 표면의 평평성과 거칠기는 표준 (보통 평평성 ≤ 0.1mm/m, 거칠기 RA ≤ 3.2μm)을 충족시켜 유착이 불량한 누출을 피해야합니다.
일반적인 재료 :
주철 (HT250) : 저렴한 비용, 강성, 저압 (≤1mpa), 비발적 환경에 적합합니다.
알루미늄 합금 (ADC12) : 중간 크기의 공기 압축기의 압력 밸브에 종종 사용되는 경량, 부식 내성.
탄소강 (Q235 또는 45# 강철) : 고강도, 고압 (> 1mpa) 압력 밸브에 적합하며 일부는 녹 예방을 위해 아연 도금 또는 페인팅이 필요합니다.
