주요 구성 요소 및 작업 원칙

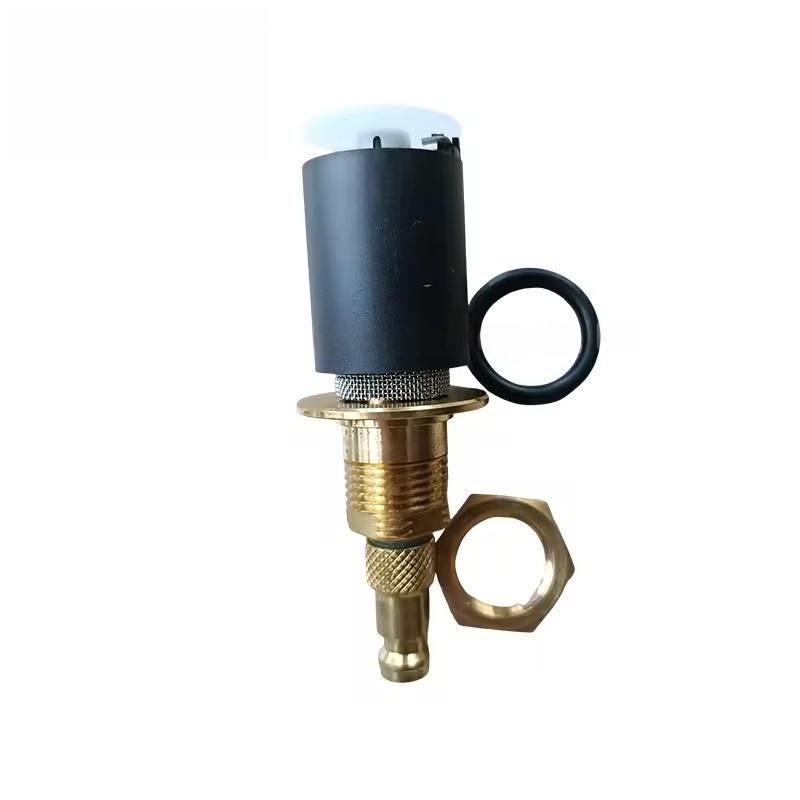

핵심 구성 요소 : 일반적으로 밸브 바디, 밸브 코어 (또는 다이어프램), 전자기 밸브 (전기 타입), 플로트 볼 (기계식 유형), 배수구, 필터 스크린 및 밀봉 부품 등이 포함됩니다.
작업 원칙 :
기계식 유형 (플로트 볼 유형) : 축적 된 응축수 물이 특정 액체 수준에 도달하면 플로트가 상승하여 밸브 코어를 열어서 물이 배수되도록합니다. 물 배수 후 플로트가 떨어지고 밸브를 닫아 자동 배수를 달성합니다.
전기 유형 (전자기 밸브) : 시스템은 제어 시스템에 의해 트리거되어 정기적 인 간격으로 전자기 밸브를 활성화하고 배수구를 배수하여 물을 배수 한 후 정해진 시간 후에 밸브를 닫아 시간 제어를 통해 자동 배수를 달성합니다.
결합 유형 : 일부 모델은 기계 및 전기 원리를 결합하여 배수 신뢰성을 향상시킵니다.
주요 기능 및 응용 프로그램 위치
자동 배수 : 수동 작동이 필요하지 않으며 압축 공기에서 응축수 (오일, 물 및 혼합 불순물 함유)를 즉시 배출하여 압축 공기의 품질을 보장합니다.
방지 설계 : 배수 중에 액체 만 배출되어 압축 공기의 손실을 최소화하고 에너지 소비를 줄입니다.
응용 프로그램 위치 :
공기 압축기 저장 탱크의 바닥
1 차/2 차 오일-물 분리기의 출구
냉장 또는 흡착 유형 건조기의 배수구
필터 하단 (예 : 정밀 필터, 활성탄 필터)
기술적 기능
높은 신뢰성 : 압축 공기 시스템의 압력 (보통 0 ~ 16 bar)과 온도 (환경 온도 ~ 60 ℃)를 허용하여 습한 근처 작업 조건에 적응합니다.
유지 보수 요구 사항이 낮 으면 내장 필터 화면은 불순물이 밸브 코어를 차단하는 것을 방지하고 일부 모델에는 자체 청소 기능이 있습니다.
다목적 호환성 : 다양한 인터페이스 크기 (예 : 1/4 "및 3/8"스레드) 및 설치 방법 (GA, GX, G 시리즈 등)에 적합한 설치 방법 (수직, 수평)으로 제공됩니다.
환경 설계 : 수동 배수의 노동 강도를 줄이고 응축수의 무작위 배출로 인한 환경 오염을 피합니다.
일반적인 결함 및 교체 유지 보수
결함 징후 :
배수가 좋지 않거나 완전한 막힘 (응축수 물을 배출 할 수없고 액체 수준이 상승합니다).
밸브 폐쇄 불량으로 인한 누출 (시스템 압력 감소, 에너지 소비 증가).
전자기 밸브는 작동하지 않거나 (전기 유형) 플로트 볼이 붙어 있습니다 (기계식 유형).
일반적인 원인 :
밸브 코어 또는 필터 스크린을 차단하는 불순물 (예 : 오일 얼룩, 금속 잔해).
부품 노화 또는 마모 밀봉 (누출 유발).
전자기 밸브 코일이 연소되거나 라인 고장 (전기 유형).
플로트 볼 파손 또는 고착 (기계식 유형).
