기본 매개 변수 및 해당 시나리오

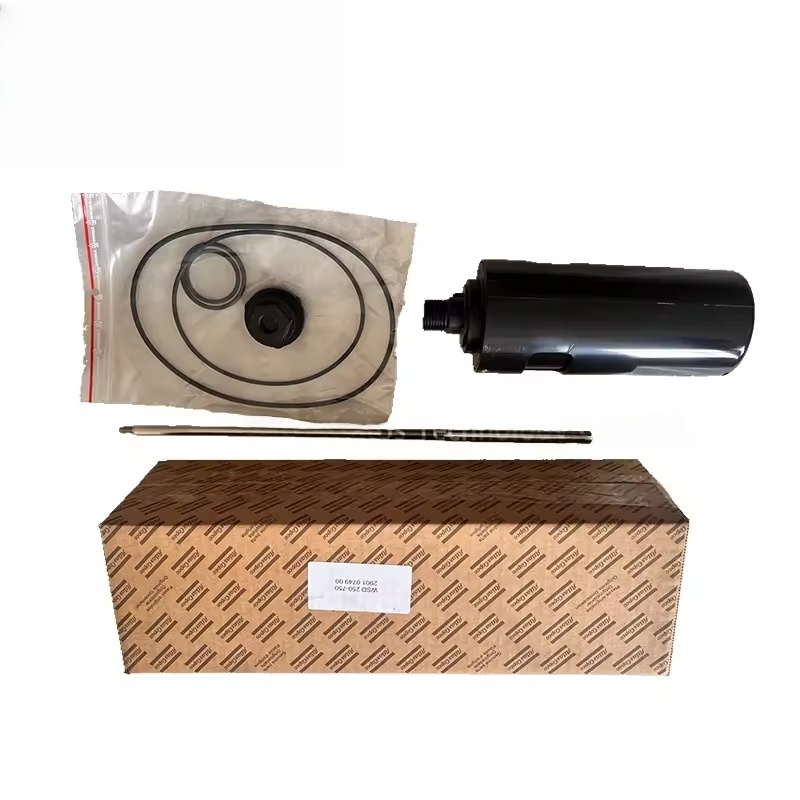

모델 의미 : WSD 시리즈는 Atlas Copco의 전형적인 자동 배수 구성 요소 모델입니다. 250-750은 호환되는 유량 범위 또는 압력 등급을 나타냅니다 (특정 매개 변수는 공식 설명서를 참조해야합니다).
작업 압력 : 일반적으로 0-16 BAR 압축 공기 시스템에 적용 할 수 있으며 대부분의 산업 공기 압축기의 압력 요구 사항을 충족합니다.
인터페이스 사양 : 일반적으로 G1/2 "또는 NPT 1/2"스레드 인터페이스로 다양한 파이프 라인과의 연결을 용이하게합니다.
적용 가능한 모델 : GA 시리즈 (예 : GA37-GA160 중간 크기의 나사 기계), 대형 원심 공기 압축기 및 후 처리 장비 (예 : FD 시리즈 필터, CD 시리즈 건조기)에 널리 사용됩니다.
구조 및 작업 원리
코어 구성 요소 : 전기 타이밍 제어 방법을 사용하여 밸브 본체, 전자 타이머, 솔레노이드 밸브, 필터 스크린, 배수구 및 밀봉 구성 요소를 포함합니다.
작업 논리 :
내장 타이머를 통해 배수주기 (0.5 ~ 45 분으로 조절 가능) 및 배수 시간 (예 : 0.5 ~ 10 초)을 설정하십시오.
정해진 시간에 도달 한 후, 솔레노이드 밸브는 열리도록 전원을 공급하고, 응축수는 시스템 압력 하에서 배출된다.
배수가 완료된 후, 솔레노이드 밸브는 에너지 화하여 닫히고 배수를 멈추고 공기 누출을 방지합니다.
장점 : 순수한 기계적 배수 밸브와 비교하여 타이밍 제어가 더 정확하며 환경 습도 및 사용 조건에 따라 매개 변수를 유연하게 조정하여 비효율적 인 배기가 줄어 듭니다.
핵심 기능
원래 품질 보증 : Atlas Copco의 원래 공장 표준에 따라 생산 된 재료 (예 : 밸브 본체는 황동 또는 엔지니어링 플라스틱 및 밀봉 성분이 오일 방지 고무 인 밀봉 성분은 압축 공기 시스템의 다일 기름 및 습한 환경에 적합하며, 100,000 개가 넘는 동작의 수명이 있습니다.
낮은 에너지 소비 설계 : 솔레노이드 밸브는 빠르게 반응하고 닫을 때 밀봉이 좁아지고 누출량이 ≤0.1 l/min (표준 조건)으로 압축 공기 폐기물을 크게 감소시킵니다.
방지 기능 : 내장 스테인리스 스틸 필터 스크린은 응축수 (예 : 금속 파편, 오일 슬러지)의 불순물을 필터링하여 밸브 코어 재밍의 위험을 줄일 수 있습니다.
설치 유연성 : 워크샵과 같은 복잡한 환경에 적합한 보호 커버가 장착 된 수평 또는 수직 설치를 지원합니다.
유지 보수 편의성 : 모듈 식 디자인, 필터 스크린을 별도로 분해 및 세척 할 수 있습니다. 솔레노이드 밸브 코일과 같은 구성 요소는 개별적으로 교체하여 유지 보수 비용을 줄일 수 있습니다.
일반적인 결함 및 유지 보수 제안
결함 징후 :
배수 없음 : 타이머 고장, 솔레노이드 밸브 코일 번 아웃, 필터 화면 막힘 또는 파이프 동결 (저온 환경).
연속 누출 : 밸브 코어 밀봉 성분 마모, 솔레노이드 밸브가 고착되어 완전히 닫히지 않았습니다.
비정상적인 작동 : 잘못된 타이머 매개 변수 설정, 불안정한 전원 공급 장치 전압.
유지 보수 팁 :
정기적 인 청소 : 필터 화면을 분해하고 3 개월마다 청소하여 불순물을 제거합니다. 가혹한 환경에서 1 개월까지 단축됩니다.
매개 변수 조정 : 응축수 수량에 따라 배수주기를 조정하십시오 (예 : 비기 시즌 동안주기를 단축하고 겨울에는 배수구가 얼지 않도록).
구성 요소 교체 : 씰링 구성 요소 또는 솔레노이드 밸브 코일이 노화되거나 결함이있을 때 (예 : WSD250-750 전용 솔레노이드 밸브 코일, O- 링)를 교체하십시오. 밸브 본체에 균열이 있거나 밸브 코어가 심하게 마모되거나 타이머가 실패 할 때 전체 배수 구성 요소를 교체하십시오.
