I. Atlas Copco의 핵심 구성 요소
특수 도구 세트
어셈블리 및 분해 도구 : 기어 박스 볼트 (토크 스케일), 기어 리무버 (분해 중 샤프트 시스템의 손상을 방지하기 위해), 베어링 풀러 (딥 그루브 볼 베어링 또는 테이퍼 롤러 베어링 추출), 육각 키 렌치 세트 (기어 박스 덮개의 고정 나사와 일치)를 장착하기위한 소켓 렌치가 포함되어 있습니다.
측정 도구 : 다이얼 표시기 및 자기 게이지 홀더 (기어 메시 클리어런스 및 샤프트 시스템의 방사형 런아웃을 감지하기 위해), 필러 게이지 (베어링 클리어런스 측정), 내부 직경 마이크로 미터 (기어 박스 하우징의 마모 확인).
청소 도구 : 고압 공기 블로우 총 (오일 얼룩과 잔해 청소), 특수 브러시 (기어 치아 사이의 간격을 청소하기 위해), 초음파 청소 바구니 (정밀 부품 세척).
용품 및 예비 부품

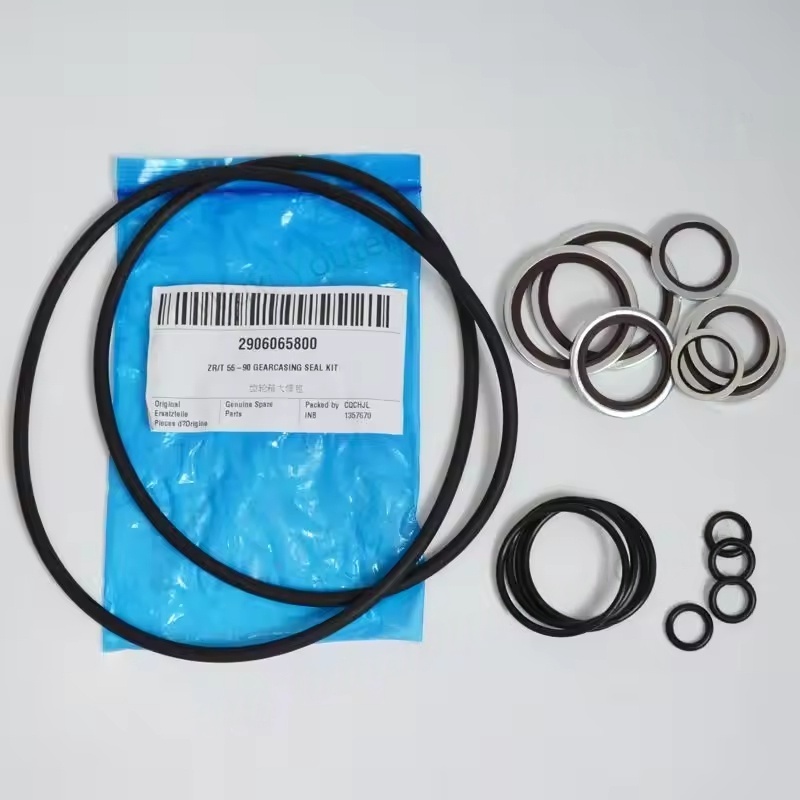

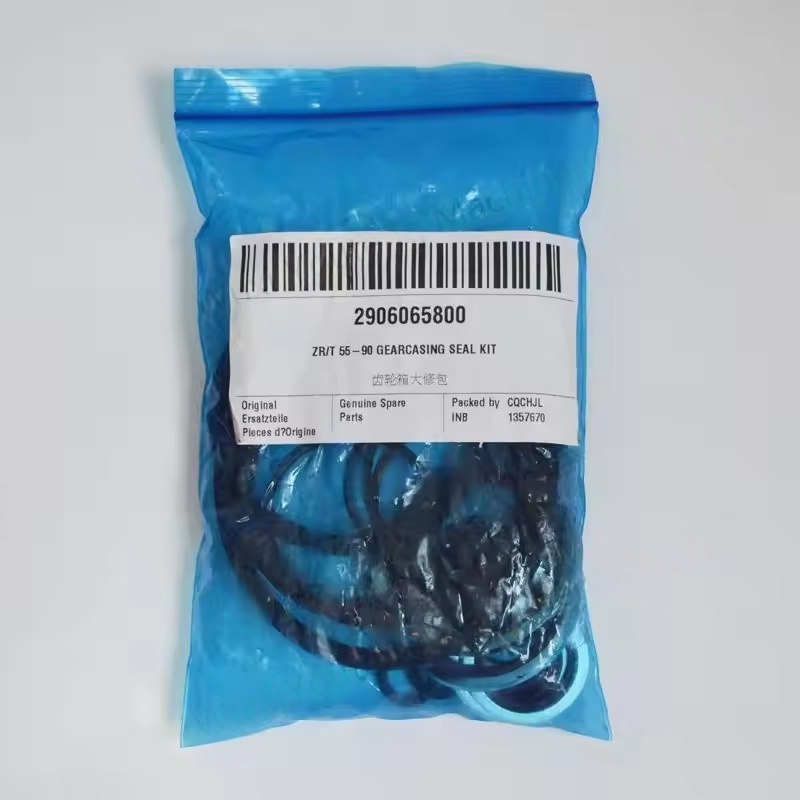

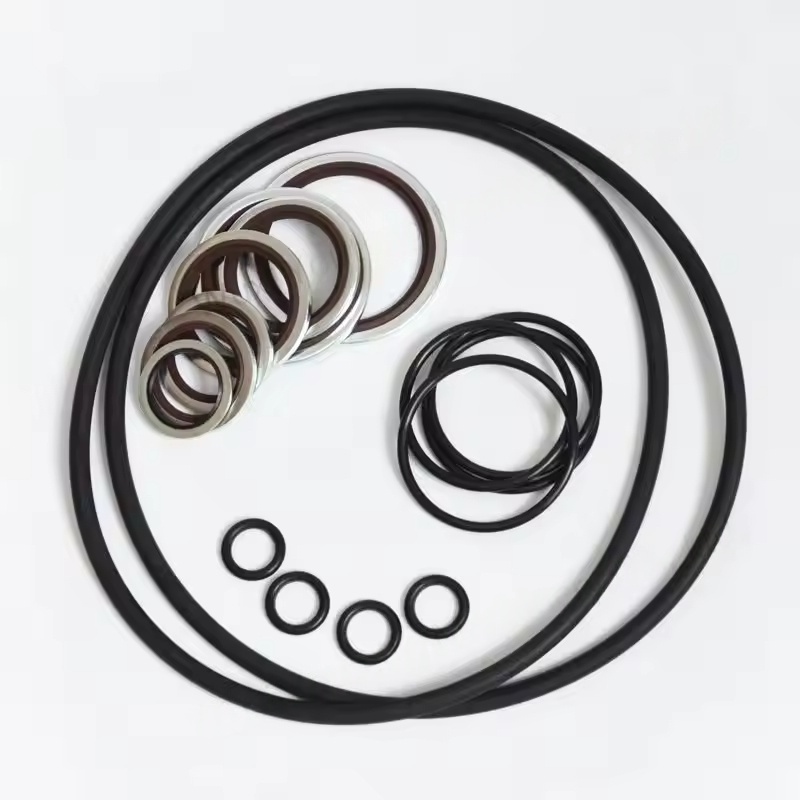

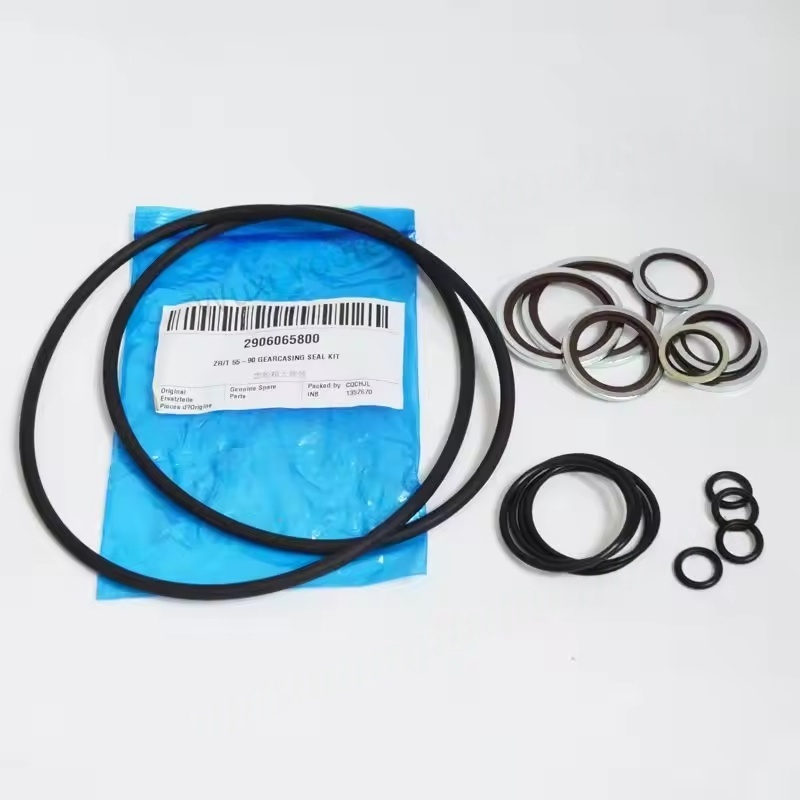

SEALS : 니트릴 고무 오일 씰 (윤활유 누출 방지), 오일 방지 석면 개스킷 또는 실리콘 고무 씰 (기어 박스 상단 및 하단 덮개의 관절 표면)의 맞춤형 사양.
윤활 매체 : 오일이없는 공기 압축기를위한 특수 기어 오일 (일반적으로 합성 유형, 고온 조건에 적합하며 압축 공기로 시스템을 오염하지 않음) 및 고체 윤활 그리스 (베어링 및 메쉬 표면의 사전 윤활).
마모 부품 : 예비 베어링 (기어 박스 모델, 주로 이중 밀봉 유형에 따라 구성), 핀을 찾기 (기어 박스의 정확한 어셈블리 정렬을 보장).
보조 용품
기어 박스 청소제 (금속 표면을 부식하지 않는 중립 공식), 보풀이없는 와이프 (섬유 잔류 물을 피하기 위해), 스레드 잠금 접착제 (볼트 풀기를 방지하기 위해), 유지 보수 특이 적 워크 벤치 천 (부품이 긁히지 않도록).
II. Atlas Copco 호환성 및 장점
오일 프리 모델 호환성 : 오일 프리 공기 압축기 기어 박스 (일반적으로 압축기 주 장치를 구동하고 압축 공기와 직접 접촉하지 않고 압축기 주 장치를 구동하는 데 사용)의 구조적 특성을 기반으로 설계되어 오일이없는 장비의 청정 요구 사항에 따라 시스템을 오염시키는 연료 기반 재료를 사용하지 않습니다.
원 스톱 유지 보수 : 도구 및 소모품은 기어 박스 모델 (예 : 변속기 비율, 베어링 사양, 씰 치수)과 사전 일치하여 개별 예비 부품을 구매할 필요가 없어 호환 오류를 줄입니다.
전문 표준 : 공구 정확도는 기계적 유지 보수 사양 (예 : 토크 렌치 오류 ≤ ± 3%)을 준수하며, 소비 가능한 성능은 기어 박스의 작동 조건 (예 : 오일 씰 온도 저항 ≥ 120 °, 기어 오일 산화 수명 ≥ 2000 시간)을 충족합니다.
III. Atlas Copco의 일반적인 유지 보수 프로세스 응용
분해 단계 : 특수 렌치를 사용하여 지정된 토크에서 기어 박스 덮개를 제거하고 리무버를 사용하여 기어 샤프트를 안전하게 제거하고 풀러를 사용하여 베어링을 분해합니다 (샤프트 목에 손상을 줄 수있는 폭력적인 작동을 피하기 위해).
테스트 단계 : 다이얼 표시기를 사용하여 기어의 방사형 런아웃 및 메시 클리어런스를 측정하고 (표준 값은 일반적으로 0.15-0.3mm) 베어링 클리어런스를 점검하고 (0.2mm를 초과하는 경우 교체가 필요한 경우) 하우징의 결합 표면의 평평성을 측정하십시오.
청소 및 교체 : 초음파 기어 및 샤프트 시스템 부품을 청소하고 마모 된 베어링 및 노화 씰을 교체하고 기어의 메쉬 표면에 특수 윤활 그리스를 바릅니다.
재 조립 및 보정 : 위치 핀에 따라 하우징을 정확하게 재설정하고 볼트를 골고루 조여집니다 (대각선 단계별 조임 원리를 따르십시오). 마지막으로 샤프트 시스템 회전 및 밀봉 성능의 유연성을 테스트하십시오.
