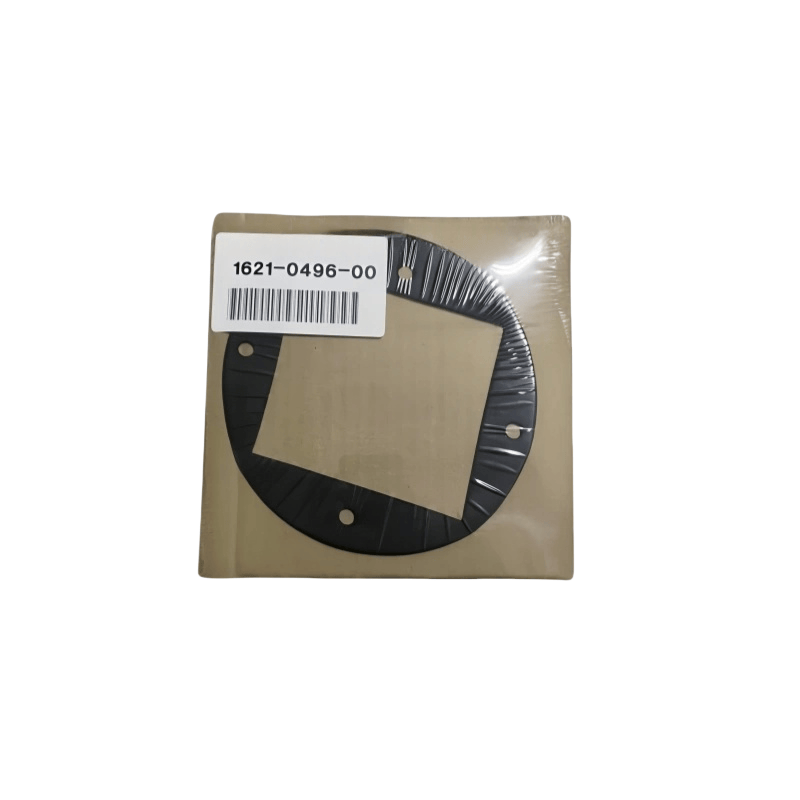

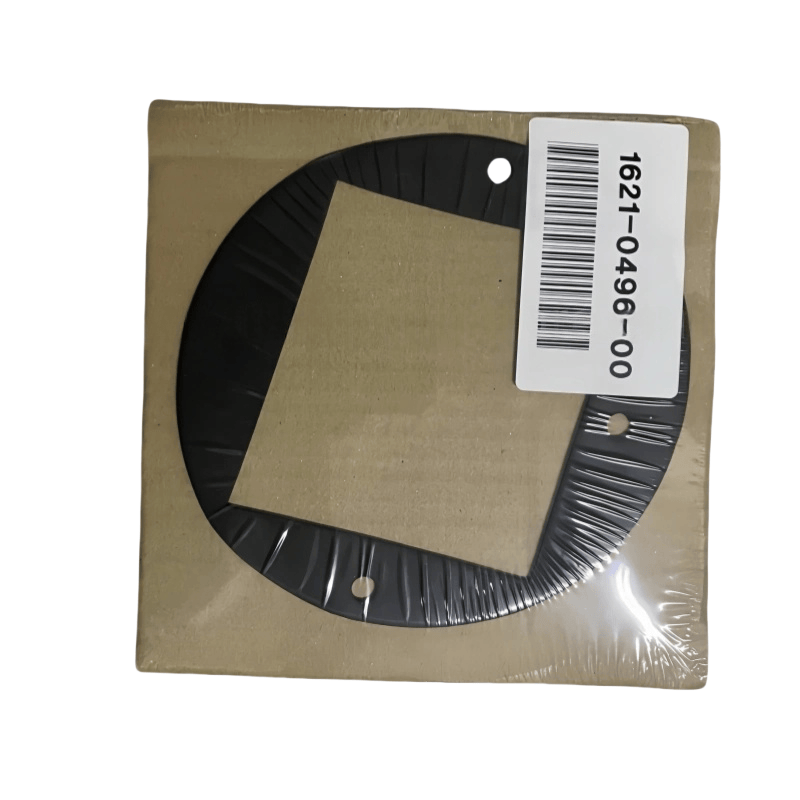

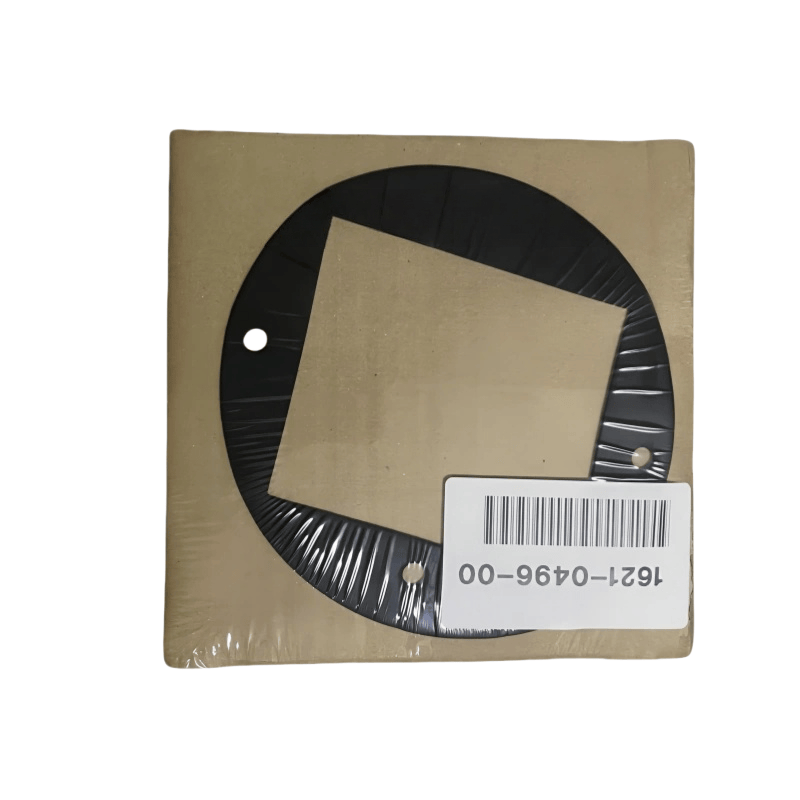

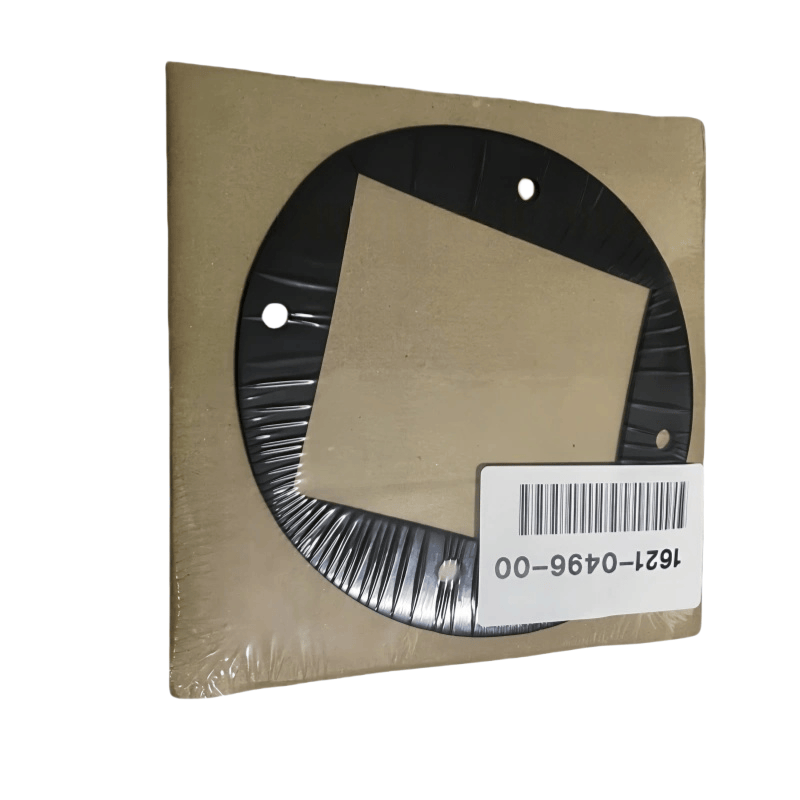

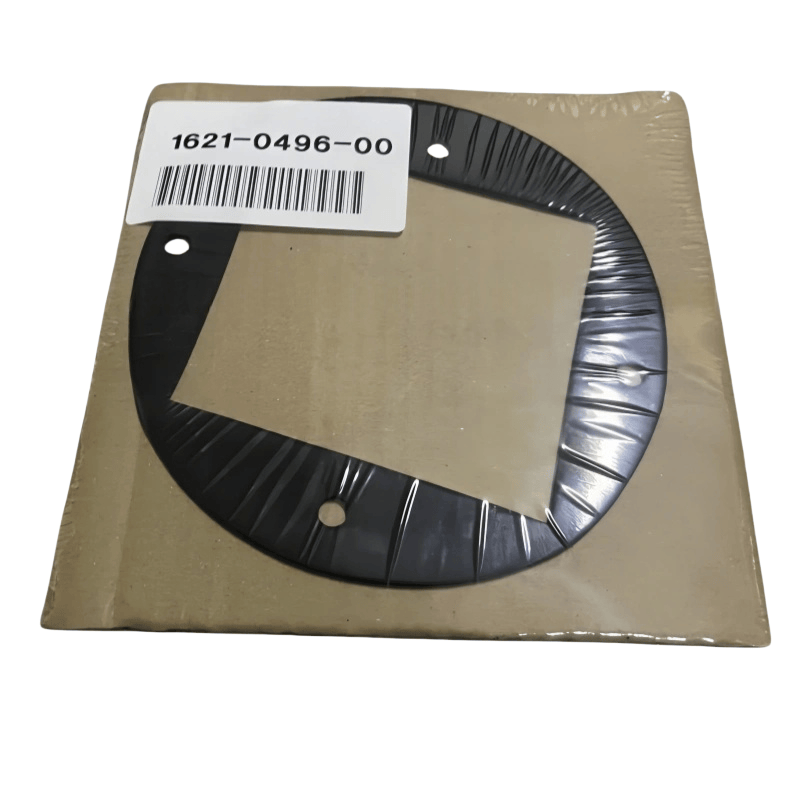

Atlas Copco 1621049600 주요 기능
밀봉 및 누출 예방 : 자체 변형 (탄성 또는 플라스틱)을 통해 두 짝짓기 표면의 미세한 불균일성을 채워 압축 공기의 누출을 방지하고, 플랜지에서 오일을 윤활, 끝 덮개, 파이프 인터페이스 등.
버퍼링 및 보호 : 연결 구성 요소 (예 : 금속 및 금속) 간의 직접 마찰 및 진동 충격을 줄여 접촉 표면이 긁히거나 분쇄되지 않도록 보호합니다.
보상 간격 : 제조 오류, 조립 편차 또는 온도 변화로 인한 짝짓기 표면의 갭 변화를 흡수하여 안정적인 밀봉 효과를 유지합니다.
균일 한 힘 분포 : 짝짓기 표면에 볼트 또는 패스너의 압력을 골고루 분배하여 성분 변형을 유발하는 과도한 국소 응력을 피하십시오.
일반적인 유형 및 응용 시나리오
재료 및 구조를 기반으로 주로 다음 범주로 나뉩니다.
고무 개스킷
재료 : 니트릴 고무 (오일 내성), 불소 고무 (고온, 화학 부식에 내성), 실리콘 고무 (고온 및 저온에 내성) 등
특징 : 우수한 탄성, 우수한 밀봉 성능, 저압 (≤1MPA), 정상 온도 또는 중간 온도 시나리오에 적합합니다.
응용 분야 : 오일 냉각기 인터페이스, 워터 파이프 조인트, 저압 플랜지 짝짓기 표면, 관찰 창 씰 등
금속 개스킷
재료 : 구리, 알루미늄, 저탄소강, 스테인리스 스틸 등 유형 :
플랫 와셔 : 밀봉을 향상시키고 압력을 분배하기 위해 금속 성분의 관절 표면에 사용됩니다.
기어 와셔 : 표면에 고리 모양의 치아가있어 치아의 변형을 통해 밀봉을 달성하며, 중간 및 고압 시나리오에 적합합니다.
웨이브 와셔 : 특정 탄력성이 있으며 진동이 발생하기 쉬운 영역에 적합한 갭 변화를 보상 할 수 있습니다.
응용 분야 : 고압 실린더 바디 플랜지, 오일 가스 분리기 끝 덮개, 주요 샤프트 밀봉 시트 등, 고압 영역.
복합 와셔
구조 : 고무, 석면 또는 흑연 밀봉 재료로 덮인 금속 프레임 워크 (예 : 구리, 스테인리스 스틸)는 금속의 강도와 비금속의 밀봉 성능의 균형을 유지합니다.
특징 : 고압 저항성 (최대 10mpa 이상), 고온 저항성, 복잡한 작업 조건에 적합합니다.
응용 분야 : 나사 기계 메인 커버, 고압 밸브 플랜지, 오일 가스 분리기와 실린더 간의 연결 부품.
석면 / 비아 베스토스 와셔
재료 : 석면 (전통적인 재료, 환경 문제로 인해 점차적으로 교체) 또는 고무와 결합 된 유리 섬유, 아라미드 섬유 등이 아닌 비스토리 섬유 (예 : 유리 섬유, 아라미드 섬유).
특징 : 우수한 열 저항 (-50 ~ 200 ℃), 저비용, 중간 및 저압 밀봉에 적합합니다.
응용 분야 : 오래된 피스톤 머신 실린더 커버, 배기 파이프 플랜지 등
주요 매개 변수 및 선택
크기 매개 변수 : 내 직경, 외경, 두께는 볼트 구멍 및 연결 부분의 플랜지 치수와 엄격하게 일치해야합니다. 너무 커서 설치 어려움이 발생하지 않으며 너무 작 으면 밀봉 표면이 커버되지 않습니다.
작동 압력 : 저압 (≤1mpa)은 고무 또는 비스비스 와셔를 선택할 수 있습니다. 중간 및 고압 (1 ~ 10mpa)은 금속 또는 복합 와셔를 선택해야합니다.
작동 온도 : 정상 온도 (-20 ° ~ 80 ℃)는 니트릴 고무 와셔를 선택할 수 있습니다. 고온 (80 ℃ ~ 200 ℃)은 플루오로 루버, 금속 또는 흑연 복합 와셔를 선택해야합니다.
미디어 호환성 : 오일 저항 시나리오의 니트릴 고무, 플루오로 루버 또는 부식 방지 시나리오를위한 스테인리스 스틸과 같은 접촉 미디어 (공기, 윤활유, 냉각수 등)와 일치합니다.
설치 및 유지 보수 지점
설치 전 준비 :
오일 얼룩, 녹, 관절 표면에 매장을 청소하고 표면이 평평하고 깨끗한 지 확인하십시오.
와셔에 균열, 손상 또는 노화 (예 : 강화 고무 와셔)가 있는지 확인하고 자격이없는 것을 사용하지 마십시오.
올바른 설치 :
와셔는 밀봉 표면의 완전한 커버리지를 보장하기 위해 중앙에 위치해야합니다. 오프셋을 피하십시오.
볼트를 조일 때, 균일 한 힘 (대각선 순서로)을 바르고, 과도한 조롱을 피하면서 와셔 나 불충분하게 밀봉 할 수 있습니다.
금속 와셔를 설치하기 전에 소량의 실란트 (예 : 실리콘 실란트)를 바르기 위해 밀봉 효과를 향상시킵니다 (작업에 따라 필요하지 않습니다.
