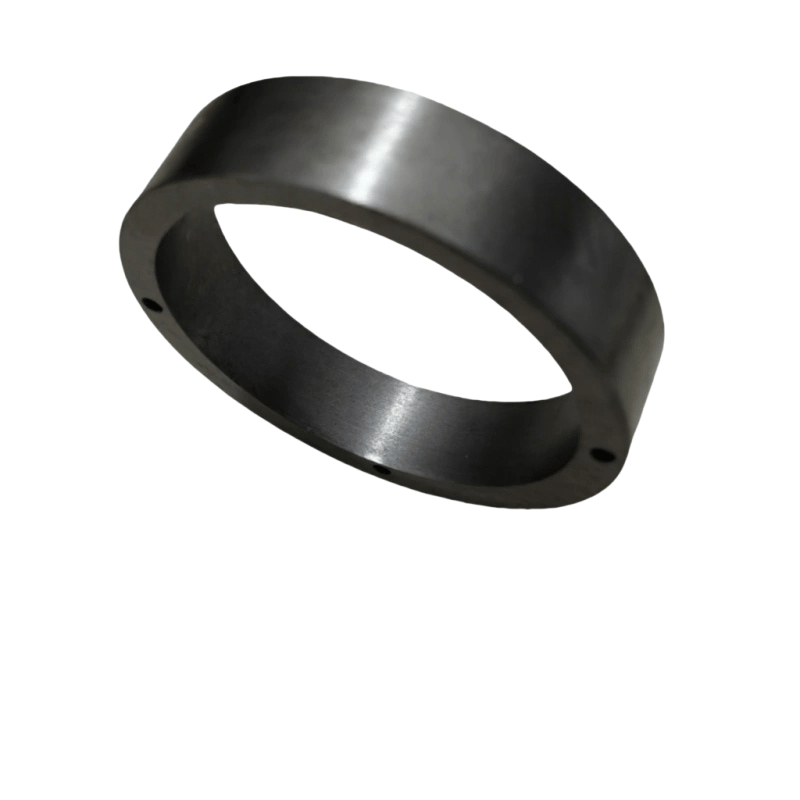

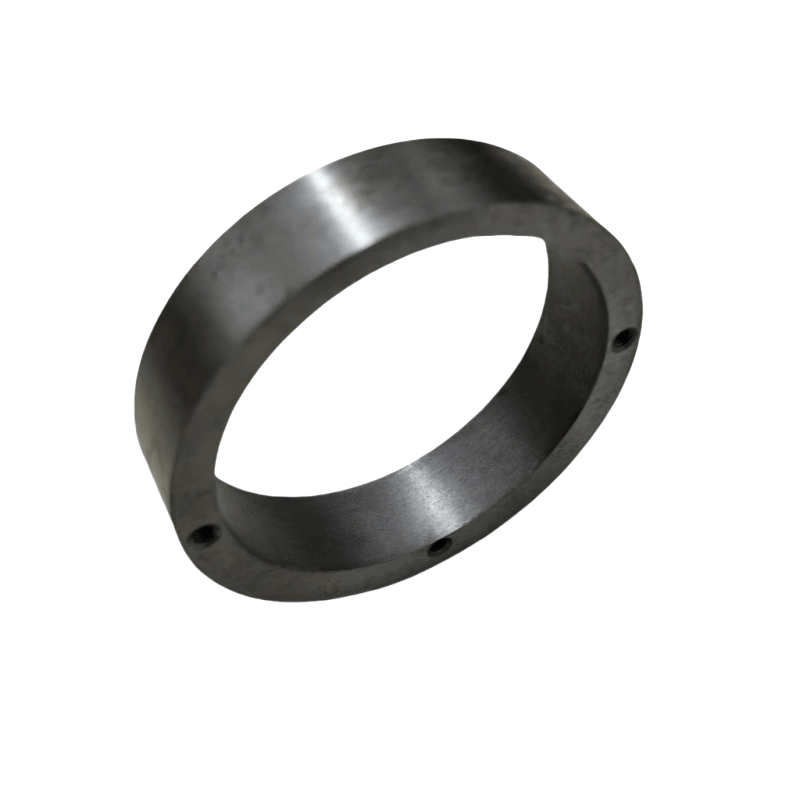

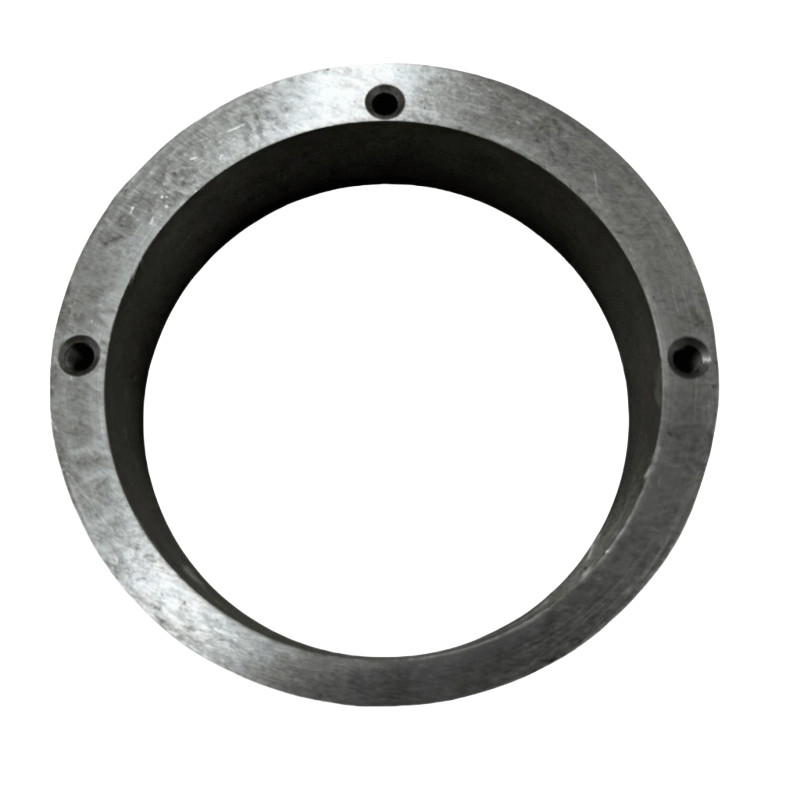

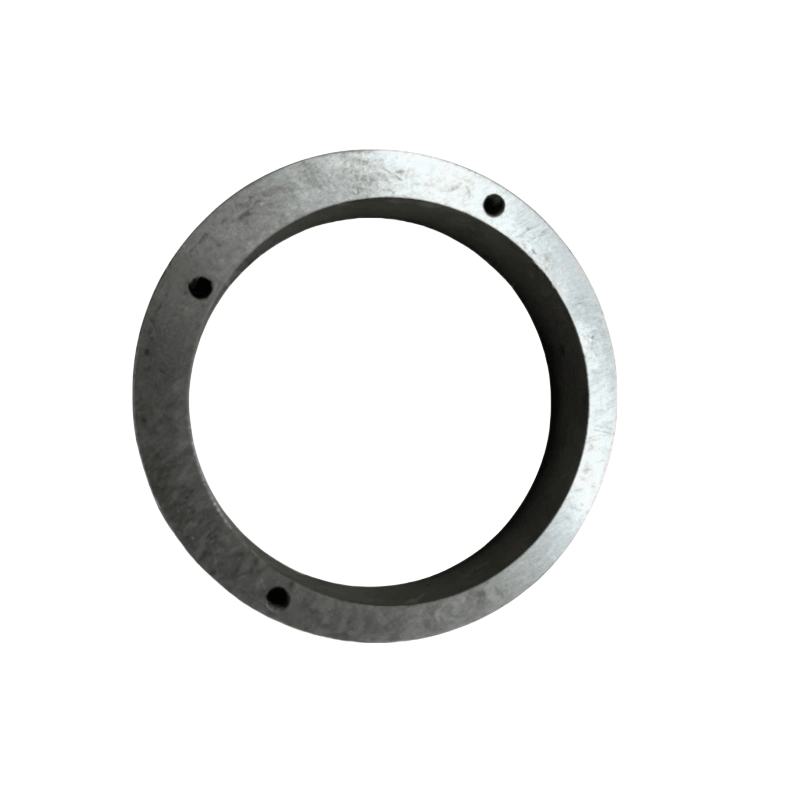

Atlas Copco의 편심 링 주요 기능
특수 밀봉 부품 : 공기 압축기의 비 회로 관절 표면 (예 : 실린더 본체와 끝 덮개 사이의 비 회로 연결 지점 및 불규칙한 공동의 연결 지점)에서 특수 모양의 링은 접촉 표면과 정확하게 일치하여 가스 또는 오일 누출을 방지하여 격차를 채우고 밀봉을 달성합니다.
정확한 위치 및 한계 : 로터, 베어링 및 피스톤과 같은 구성 요소의 특수 설치 위치에서 특수 모양의 링은 구성 요소의 축 또는 방사형 변위를 제한하여 설계된 범위 내에서의 움직임을 보장하고 다른 부품과의 간섭을 피할 수 있습니다.
버퍼링 및 충격 흡수 : 일부 탄성 재료 특수 모양의 링 (예 : 고무 또는 복합 재료)은 구성 요소 작동 중에 진동 및 충격을 흡수하고 소음과 마모를 줄이고 정밀 결합 부품을 보호 할 수 있습니다.
안내 및 지원 : 피스톤 및 슬라이더와 같은 왕복 운동 구성 요소의 비표준 궤적에서 특수 모양의 링은 안정적인 안내 기능을 제공하여 모션의 정확성과 매끄러움을 보장 할 수 있습니다.
일반적인 유형 및 응용 시나리오
특수 모양의 고리를 밀봉합니다
구조 : 단면은 대부분 입술과의 사다리꼴, 쐐기 모양 또는 불규칙한 모양이며, 재료는 일반적으로 오일 내성 고무, 폴리 테트라 플루오로 에틸렌 (PTFE) 또는 금속 코팅 복합 재료입니다.
적용 : 스크류 공기 압축기의 끝 덮개에 특수 모양의 밀봉 홈, 실린더 커버와 피스톤 형 공기 압축기의 실린더 커버와 실린더 본체 사이의 비 회전 관절 표면, 오일 분리기의 특수 인터페이스 등.
특징 : 모양은 밀봉 홈과 완전히 일치하여 압축 변형을 통해 밀봉을 달성하여 비표준 밀봉 표면에 적합합니다.
스페셜 모양의 고리를 포지셔닝합니다
구조 : 주로 금속 (예 : 탄소강, 스테인리스 스틸)으로 만들어진 단면은 정확한 치수 공차로 L 자형, T 자형 또는 계단 일 수 있습니다.
적용 : 이중 나사 로터의 축 위치, 베어링 시트 및 하우징의 갭 조정, 크랭크 케이스의 구성 요소 분리 등
특징 : 양호성, 고 차원 정확도 (공차는 일반적으로 ≤ ± 0.02mm), 구성 요소의 상대 위치 정확도를 보장합니다.
버퍼링 특수 모양의 고리
구조 : 탄성 재료 (예 : 니트릴 고무, 폴리 우레탄)로 만들어진 단면은 특정 압축 용량을 갖는 중공 또는 그루브를 가질 수 있습니다.
적용 : 밸브 플레이트와 밸브 시트 사이의 버퍼링 영역, 피스톤과 실린더 커버 사이의 진동이 발생하기 쉬운 구성 요소의 연결 지점.
특징 : 충격 에너지를 흡수하고 금속 부품 사이의 단단한 접촉을 줄이며 소음과 마모가 낮아질 수 있습니다.
특수 모양의 고리를 안내합니다
구조 : 내마모성 재료 (구리 합금, 흑연에 가입 된 주철)로 만들어진 내부 구멍 또는 외부 원은 비표준 모양 (예 : 타원형, 키 슬롯이있는 고리 모양)입니다.
응용 프로그램 : 특수 모양의 피스톤의 왕복 운동 안내, 편심 샤프트의 부품 등을 지원합니다.
특징 : 마찰 계수가 낮고 내마모성이 우수하여 비표준 모션 궤적의 부드러움을 보장합니다.
주요 매개 변수 및 재료
핵심 매개 변수 :
모양 치수 : 특수 모양의 단면 (예 : 길이, 너비, 각도 등)의 치수를 포함하여 설치 위치의 공동 또는 그루브와 완전히 일치해야합니다.
공차 정확도 : 특히 짝짓기 표면의 치수 공차 및 형상 위치 공차 (예 : 평행, 수직 성)는 밀봉 또는 위치 효과에 직접적인 영향을 미칩니다.
작업 성능 : 작업 조건의 요구 사항 (예 : -20 ~ 150 ℃ 일반, 압력 저항 0.7 ~ 2MPA, 내마모성 등)에 따라 적절한 자료를 선택하십시오.
일반적인 재료 :
금속 재료 : 탄소강 (포지셔닝 용), 스테인레스 스틸 (부식 저항), 구리 합금 (내 입력 가이드), 고강도 및 고 정화 시나리오에 적합합니다.
비금속 재료 : 오일 저항성 고무 (밀봉, 완충 용), 폴리 테트라 플루오로 에틸렌 (저속 밀봉 용), 복합 재료 (예 : 금속 + 고무 복합재, 강성 및 탄력성 결합).
설치 지점
설치 예방 조치 :
특수 모양의 링의 설치 위치는 고유하며 설치 오류 또는 오정렬을 피하기 위해 어셈블리 도면에 따라 엄격하게 배치해야합니다 (일부 특수 모양의 링은 방향성이 있습니다).
설치하기 전에 짝짓기 표면의 버와 불순물을 청소하십시오. 탄성 특수 모양의 고리의 경우 날카로운 도구를 사용하여 긁히거나 눈물을 흘리지 마십시오. 금속 특수 모양의 고리의 경우, 그들 사이의 클리어런스에주의를 기울여야합니다. 너무 빡빡하면 조립 어려움이나 구성 요소 재밍을 유발할 수 있습니다. 너무 느슨하면 포지셔닝 정확도에 영향을 미칩니다.
