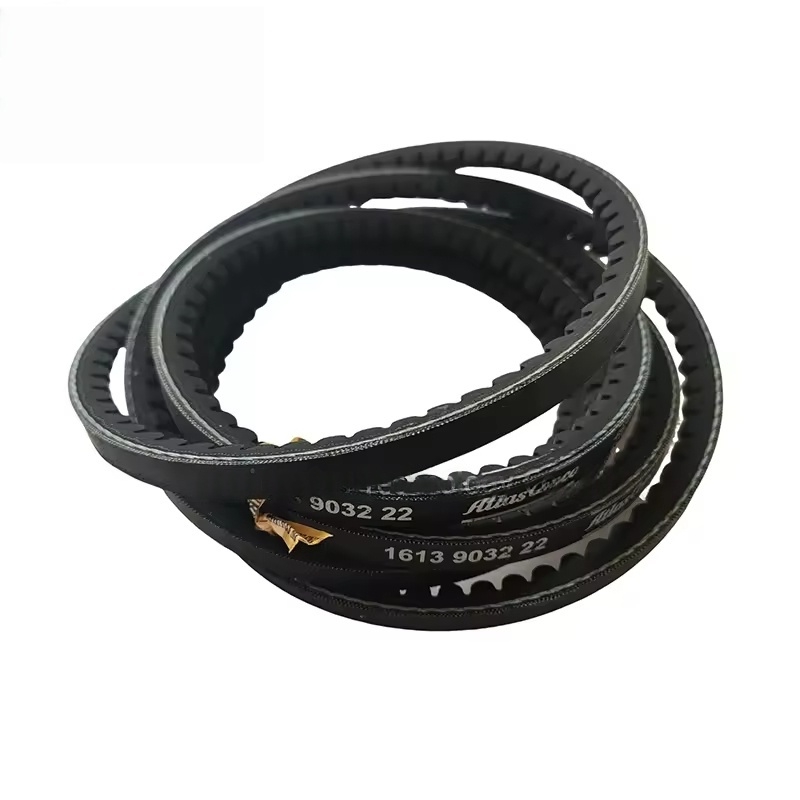

Atlas Copco Air Compressor 모델의 기본 매개 변수 및 적응성 2903102422 V
모델 특성 : 2903102422는 사다리꼴 단면이있는 표준 웨지 벨트 (V 벨트)에 속하는 원래 Factory v 벨트의 특정 부품 번호이며, 양면과 풀리의 홈 사이의 마찰을 통해 전원을 전원을 전달합니다.
사양 매개 변수 : 길이, 너비, 상단 너비, 쐐기 각도 등과 같은 특정 치수. 원래 공장 매뉴얼 (다른 V 벨트 모델은 다른 사양에 해당)을 참조해야하며, 일반적으로 중소 크기 및 중간 크기의 공기 압축기의 보조 전송 시스템에 적합합니다.
적용 가능한 모델 : 주로 일부 GA 시리즈 나사 공기 압축기 (특정 파워 GA 모델) 및 관련 파생 모델에 주로 사용됩니다. 공기 압축기 모델, 생산 배치 및 변속기 시스템 설계의 모델을 기반으로 구체적인 확인이 필요합니다.
기능 및 구조적 특징
전력 변속기 : 풀리를 통해 모터 풀리를 보조 장비 (예 : 냉각 팬, 유압 펌프)와 연결하여 모터 파워를 이러한 구성 요소로 전송하여 작동을 유도합니다 (예 : 팬 냉각, 오일 펌프 공급).
구조 재료 :
본체는 일반적으로 고 고무 (네오프렌 고무 또는 에틸렌 프로필렌 디엔 단량체 고무)로 만들어졌으며, 고강도 섬유 코드 (예 : 폴리 에스테르 코드)로 랩핑하여 탄성 및 인장 강도가 모두 있습니다.
표면은 풀리와의 마찰을 향상시키기 위해 슬립 패턴 또는 직물 층을 가질 수있어 미끄러짐이 줄어 듭니다.
작업 특성 : 특정 속도 변화 (일반적으로 ≤ 3000 rpm)에 적응하고 내열은 (일반적으로 30 ~ 80 ° 장비 작동 중 환경 온도에 적합)와 오일 저항 (소량의 윤활유 오염에 저항)을 갖습니다.
일반적인 문제 및 교체시기
실패 징후 :
벨트 마모 (표면 균열, 고무 노화 및 경화, 코드 노출).
슬립 현상 (작동 중에 비정상적인 소음, 과열, 보조 장비의 불충분 한 회전 속도가 있습니다).
벨트 파손 또는 길이 신장 (전송 고장을 일으 킵니다).
측면에 고르지 않은 마모 (풀리 오정렬 또는 부적절한 장력으로 인해).
교체 신호 :
위의 고장 증상이 발생하면 전송 중단 및 장비 종료를 피하기 위해 즉시 교체해야합니다.
정기적 인 유지 보수 (예 : 6000 ~ 10000 시간의 운영 후)를 확인하는 것이 좋습니다. 노화 징후가 발견되면 미리 교체하십시오.
교체 할 때 일반적으로 전체 세트를 교체하는 것이 좋습니다 (다중 v 벨트가 전송에 사용되는 경우) 균일 한 힘을 보장합니다.
교체 및 유지 보수 예방 조치
원래 공장 부품 우선 순위 : 2903102422는 원래의 공장 일치 모델이며, Atlas Copco Original v Belts를 사용하여 크기, 재료 및 강도가 전송 시스템과 일치하는지 확인하여 원래 공장 부품의 부분 크기로 조기 마모 또는 전송 실패를 피하십시오.
설치 사양 :
교체하기 전에 풀리가 착용, 금이 간 또는 잘못 정렬되었는지 확인하고 필요한 경우 풀리를 수리 또는 교체하십시오.
설치시 벨트 측면의 과도한 마모를 피하고 풀리가 정렬되어 (축 편차 ≤ 0.5mm) 정렬되도록하십시오.
규정에 따라 장력을 조정합니다 (일반적으로 벨트의 중간을 누르면 편향은 스팬의 1% ~ 2% 여야합니다).
