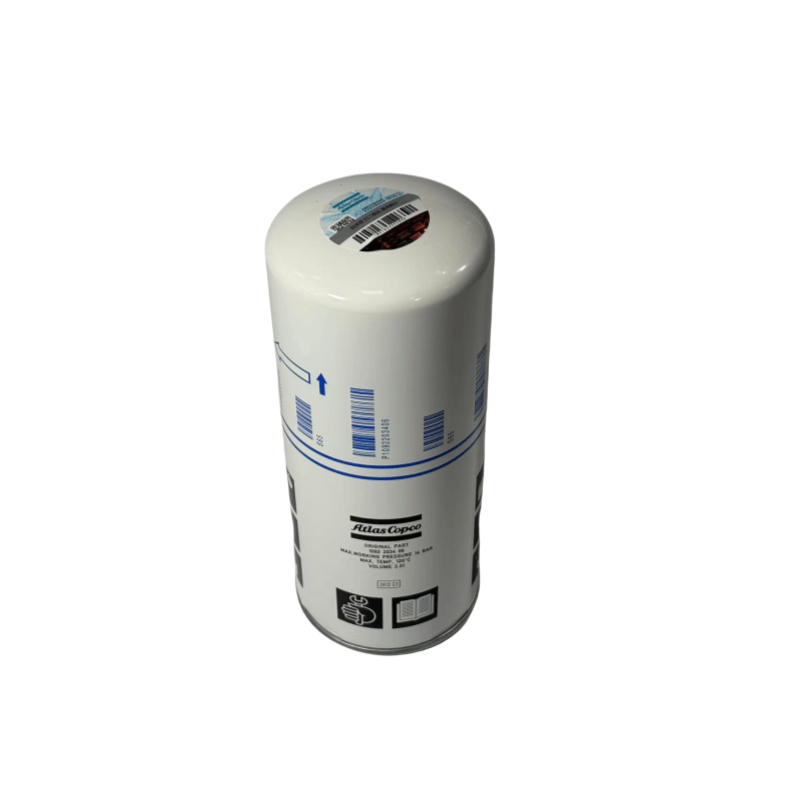

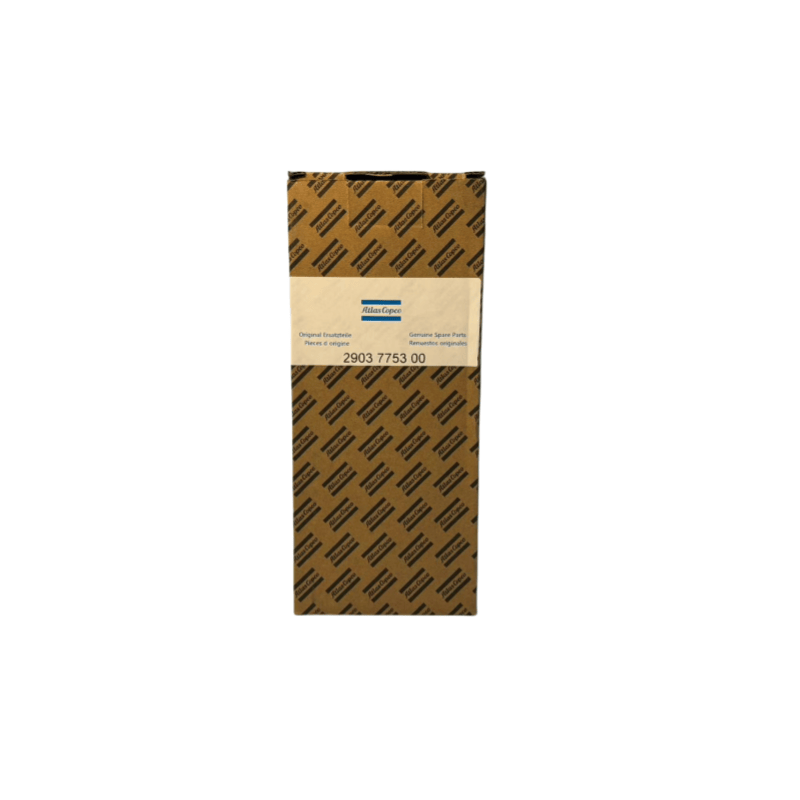

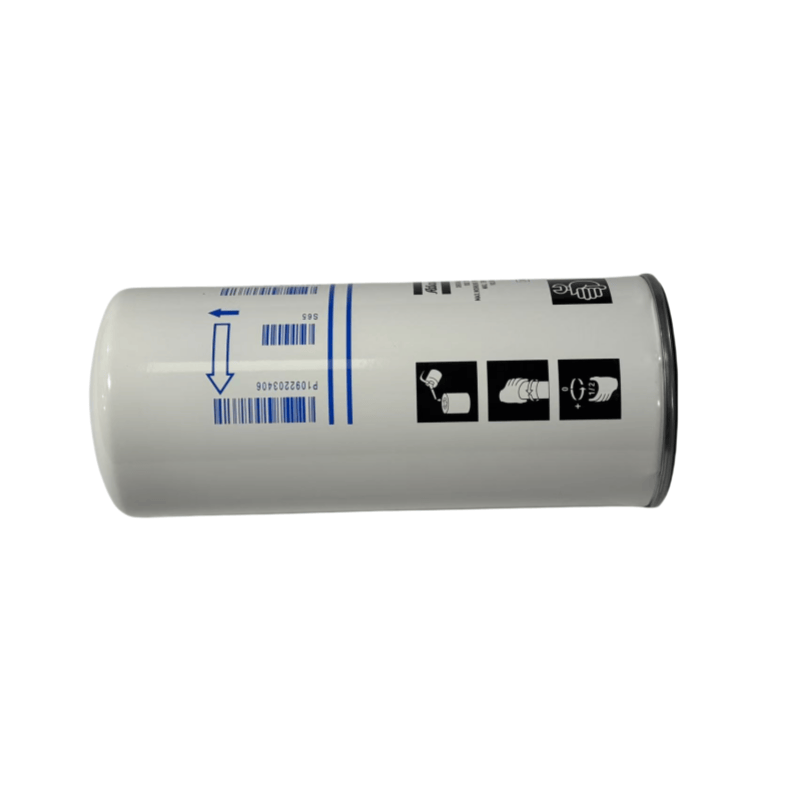

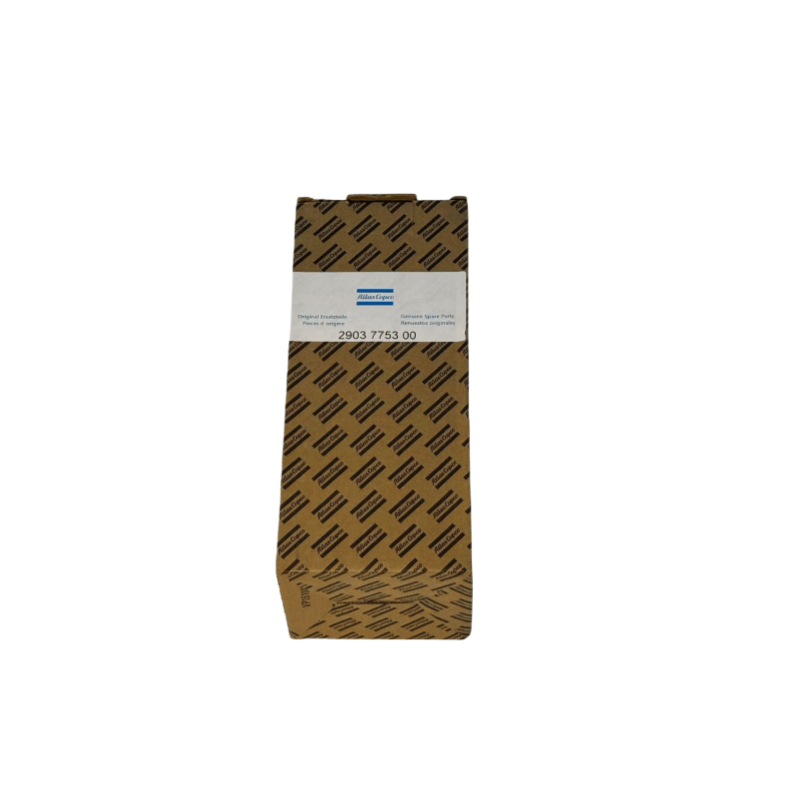

2903775300 Atlas Copco 분리기 오일 예비 부품 오일 주입 나사 압축기 원본

아틀라스 코코 분리기 오일 예비 교체 사이클

정상 작동 조건 : 압축기 설명서에 따르면 일반적으로 2,000 ~ 4,000 시간마다 (동시에 윤활유와 동시에) 교체됩니다.

심각한 작동 조건 : 환경이 먼지가 많으면 기계가 오랫동안 최대 부하로 작동하거나 오일이 빨리 악화되면 교체 간격이 1,000 ~ 2,000 시간으로 단축되어야합니다.

압력 차이 경보 : 오일 필터 흡입구와 출구 사이의 압력 차이가 설정 값을 초과하면 (예 : 0.3 MPa와 같은 일부 모델에는 압력 차이 게이지 또는 경보 기능이 포함되어 있음) 즉시 교체해야합니다.

뉴스 내용

I. Atlas Copco 분리기 오일 예비의 핵심 기능 및 작업 원리

필터링 불순물

스프레이 오일 나사 압축기의 작동 중에, 윤활유는 압축 공기에서 미량 먼지, 로터 마모에 의해 생성 된 금속 입자 및 오일 산화에 의해 형성된 슬러지와 혼합됩니다. 오일 필터는 내부 필터 재료를 사용하여 이러한 불순물 (일반적으로 5 내지 20 μm 범위의 입자를 필터링 할 수 있음)을 가로 채어 로터 메쉬 표면, 베어링 및 기타 정밀 부품으로 들어가는 것을 방지하여 흠집이나 방해를 피합니다.

오일 필름의 안정성 보장

깨끗한 윤활유는 로터 및 베어링 표면에 안정적인 오일 필름을 형성하여 마찰 손실을 줄일 수 있습니다. 불순물이 너무 많으면 오일 필름이 쉽게 손상되어 잠재적으로 로터 압수, 과열 및 기타 심각한 결함으로 이어집니다.

오일의 수명을 연장합니다

여과 된 윤활유는 산화 속도가 느려서 교체 사이클을 연장 할 수 있습니다 (일반 오일 교체와 결합, 오일 필터 및 윤활유는 일반적으로 동시에 교체됩니다).

작업 과정 :

윤활유는 입구에서 오일 필터로 들어가 여과를 위해 필터 재료를 통과하며, 클린 오일은 출구에서 주 장치의 다양한 윤활 지점으로 흐르며, 불순물은 필터 재료 내에서 또는 표면에 유지됩니다. 오일 필터가 막히면 내장 바이 패스 밸브가 자동으로 열려 (일반적으로 압력 차이가 0.2 ~ 0.3 MPa를 초과 할 때) 윤활유가 멈추지 않도록합니다 (비상 보호, 여과 오일이 시스템으로 들어가 최대한 빨리 교체해야합니다).

II. Atlas Copco 분리기 오일 예비의 구조 및 유형

1. 기본 구조

필터 재료 : 주류는 수지가 임명 된 종이 필터 재료 (대형 여과 영역, 고효율)이며, 일부 고급 모델은 복합 섬유 필터 재료 (유리 섬유 + 폴리 에스테르 섬유, 균형 확장 정확도 및 먼지 용량)를 사용합니다. 가혹한 작업 조건에서는 금속 메쉬 필터 재료를 선택할 수 있지만 (재사용 가능하지만 여과 정확도가 낮음).

쉘 : 특정 압력 저항이있는 철 시트 또는 엔지니어링 플라스틱 쉘 (일반적으로 1.6 MPa, 시스템 오일 압력과 일치).

바이 패스 밸브 : 스프링 및 밸브 플레이트로 구성된 주요 보호 구성 요소, 오일 필터가 막히고 윤활유가 여전히 흐를 수 있습니다.

밀봉 조각 : 고무 밀봉 링 (예 : 니트릴 고무, 오일 저항성), 여과되지 않은 오일이 인터페이스에서 누출되는 것을 방지합니다.

2. 일반적인 유형

풀 플로우 오일 필터 : 메인 오일 통로에서 직렬로 연결된 모든 윤활유는 주 단위로 들어가기 전에 여과를 통과해야합니다. 스프레이 오일 나사 압축기 (가장 널리 사용되는)의 주요 여과 장치입니다.

분할 흐름 오일 필터 : 윤활유의 일부 (약 10% ~ 20%) 만 필터링하고, 정밀도 (3 μm보다 작은 불순물을 필터링 할 수 있음)는 일반적으로 오일의 추가 정제를 위해 전체 흐름 오일 필터와 함께 사용됩니다 (일반적으로 큰 나사 압축기에서 볼 수 있음).

III. Atlas Copco 분리기 오일 예비의 선택 및 주요 매개 변수

필터 정확도 : 주 단위의 요구 사항에 따라 선택된 경우 일반적으로 5 ~ 10 μm (정밀 모델이 3 μm에 도달 할 수 있음), 정밀도가 너무 높으면 오일 펌프 유량이 일치해야합니다.

정격 흐름 : 압축기의 윤활유 펌프 (예 : 50 ~ 200 l/min)의 출력 유량과 일치하여 원활한 오일 흐름을 보장해야합니다.

바이 패스 밸브 개방 압력 : 일반적으로 0.25 ~ 0.4 MPa, 시스템 오일 압력과 일치해야합니다 (너무 일찍 또는 너무 늦게 열지 마십시오).

인터페이스 사양 : 스레드 인터페이스 (예 : M20 × 1.5, G3/4) 또는 플랜지 연결은 오일 필터베이스와 일치해야합니다.

먼지 용량 : 오일 필터가 수용 할 수있는 총 불순물량 (예 : 30 ~ 100 g), 먼지 용량이 클수록 교체 사이클이 길어지면 (유지 보수 빈도 감소).
