I. 압축기 커플 링 (장비 전송에 사용)
압축기 모터를 주 단위 (예 : 나사 로터, 피스톤 구성 요소 등)와 연결하여 토크를 전송하고 설치 오류를 보상하는 데 사용됩니다. 주요 기능은 다음과 같습니다.
1. 공통 유형과 구조
탄성 커플 링 : 가장 널리 사용되는 고무 또는 폴리 우레탄 엘라스토머를 통해 전력을 전달하고, 진동을 흡수하고, 완충 영향을 흡수하고, 축 방향, 방사형 및 각도 편차를 보상 할 수 있습니다 (예 : GA 시리즈 스크류 기계에서 일반적으로 사용되는 플럼 블로 솜 모양 및 발톱 모양의 탄성 커플 링.
강성 커플 링 ： 버퍼링 기능이 없지만 고정밀 설치 시나리오에 적합하지만 전송 효율이 높기 때문에 약간의 편차 만 허용합니다 (기존의 압축기에서는 일반적으로 사용되지 않으며 특수 조건에서 더 자주 사용됨).
다이어프램 커플 링 ： 금속 다이어프램을 탄성 요소로 사용하여 고온 및 오일 오염에 내성이 있으며, 높은 회전 속도와 토크가 높은 대형 압축기에 적합하며, 보상 용량이 강하고 유지 보수가 적습니다.
2. 핵심 기능
모터 파워를 압축기 주 장치로 정확하게 옮기고 최소한의 에너지 손실을 보장합니다.
장비 작동 중 진동 및 영향을 흡수하여 모터 및 베어링과 같은 정밀 구성 요소를 보호합니다.
설치 중 (축 방향, 방사형 및 각도) 동축 오류를 보상하여 추가 응력을 피하십시오.
3. 결함과 유지 보수
일반적인 문제 ： 엘라스토머의 노화 / 파괴 (비정상적인 소음, 진동 증가), 연결 볼트 느슨한 연결 볼트 (편심 조작), 다이어프램의 피로 균열 (높은 부하에서 발생할 가능성이 높음).
유지 보수 지점 ：
정기적 인 검사 (1000-2000 시간마다) ： 엘라스토머가 착용되었는지, 볼트가 조여 있는지, 그리고 커플 링에 방사형 움직임이 있는지 확인하십시오.
교체주기 ： 엘라스토머는 보통 2-3 년마다 또는 매뉴얼에 따라 대체되며 균열이있는 금속 구성 요소는 즉시 교체해야합니다.
설치 요구 사항 ： 교체 후 동축성을 재 교정해야합니다 (일반적으로 방사형 편차 ≤ 0.1mm, 각도 편차 ≤ 0.1 °/m), 그렇지 않으면 베어링의 조기 마모가 발생하기 쉽습니다.
II. 파이프 커플 링 (시스템 연결에 사용)
압축기 배기 파이프 라인 및 냉각수 파이프 라인과 같은 파이프를 연결하는 데 사용됩니다. 주로 밀봉하고 파이프 라인 변위를 보상하며 진동 전송을 줄입니다.
1. 일반적인 유형 및 해당 시나리오
유연한 파이프 커플 링 ：
고무 팽창 조인트 ： 저압 가스 또는 물 파이프 라인에 적합하며, 파이프 라인의 열 팽창 및 수축으로 인한 변위를 보상 할 수있는 동시에 진동을 흡수하고 엄격한 연결로 인한 응력 농도를 방지합니다.
금속 벨로우즈 커플 링 ： 고온 및 고압 배기 파이프 라인 (압축 공기를위한 주요 파이프 라인과 같은), 온도 및 압력 저항, 대량 보상 용량 및 우수한 밀봉 성능에 적합합니다.

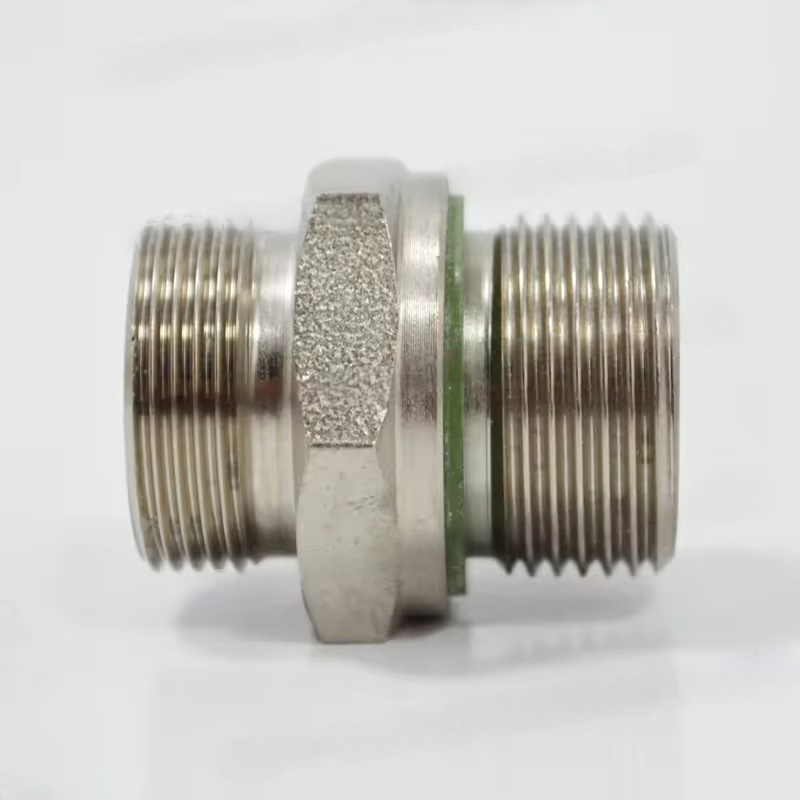

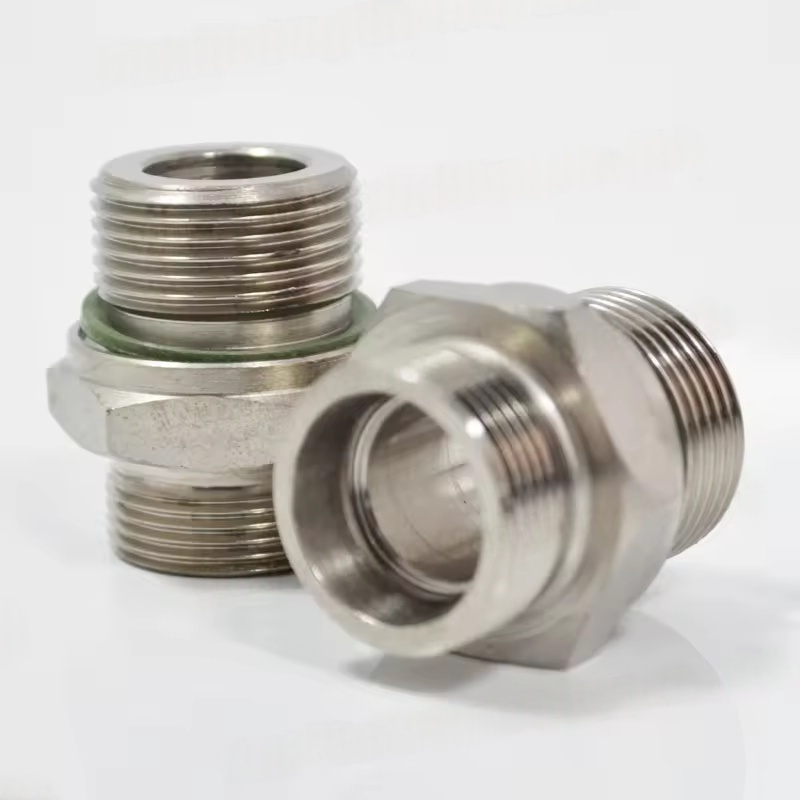

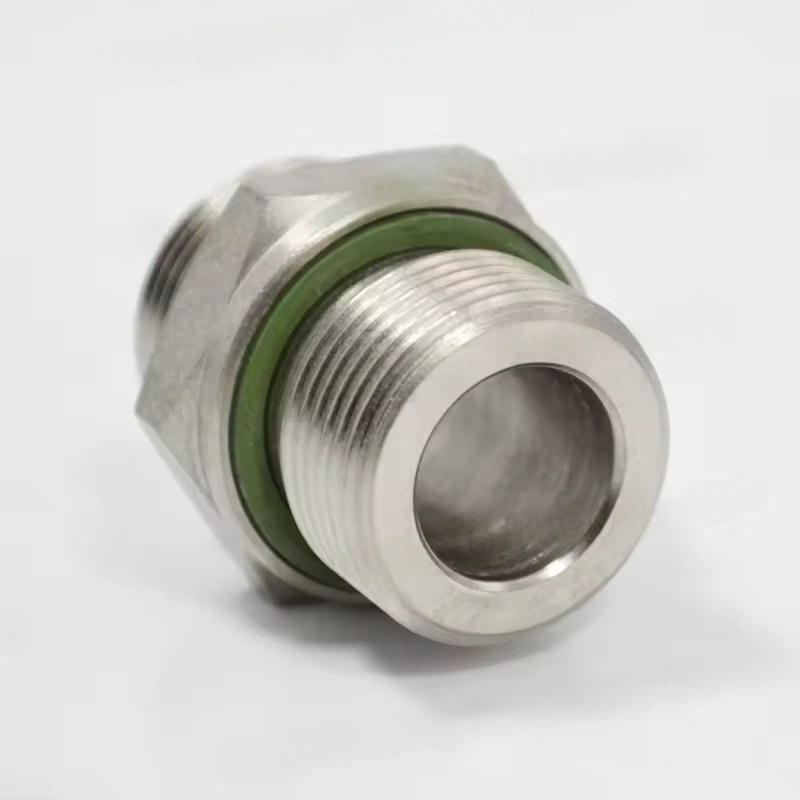

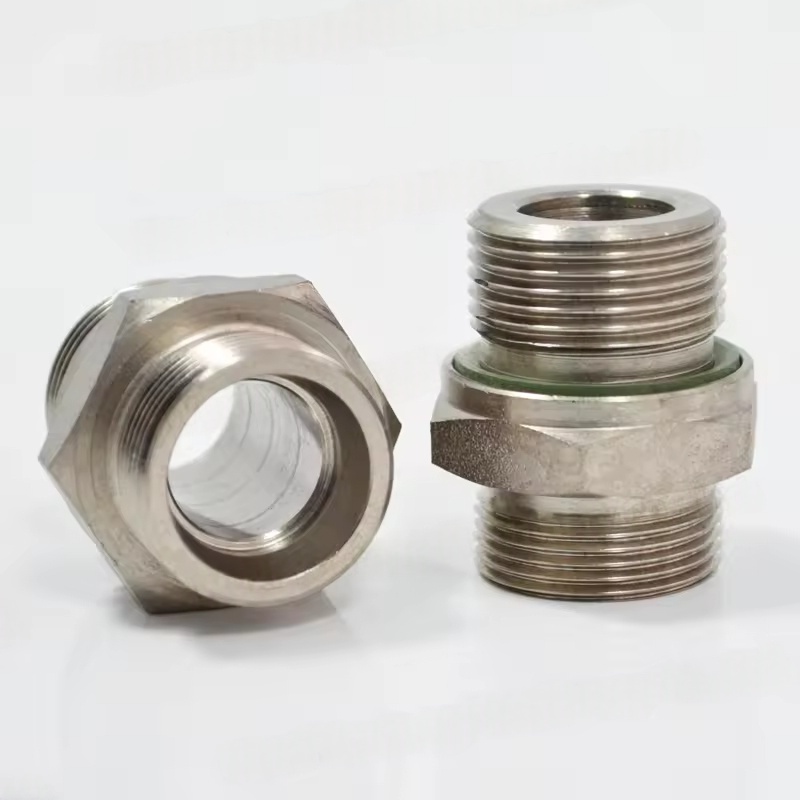

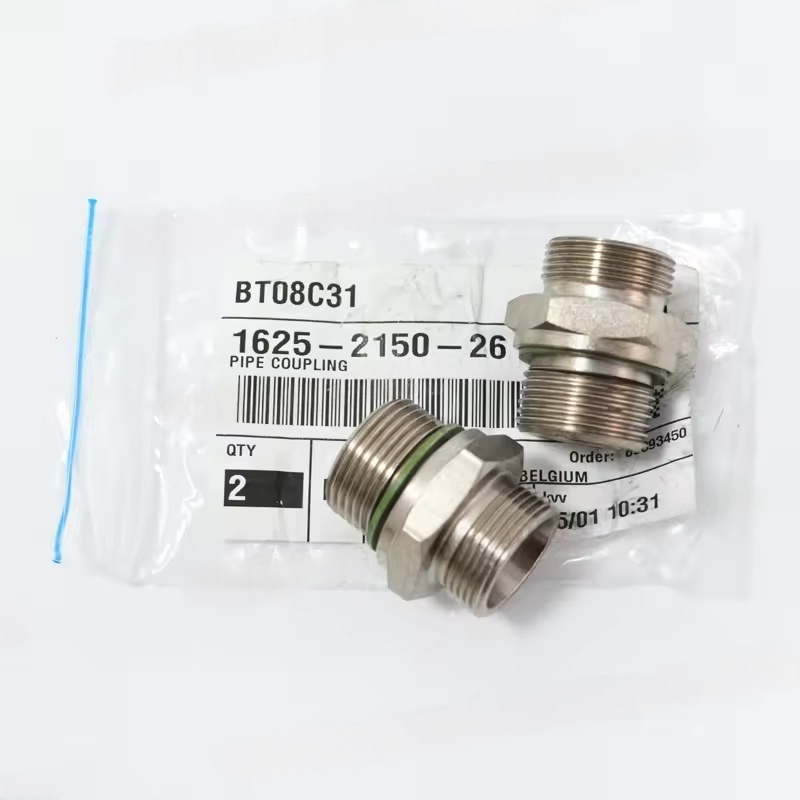

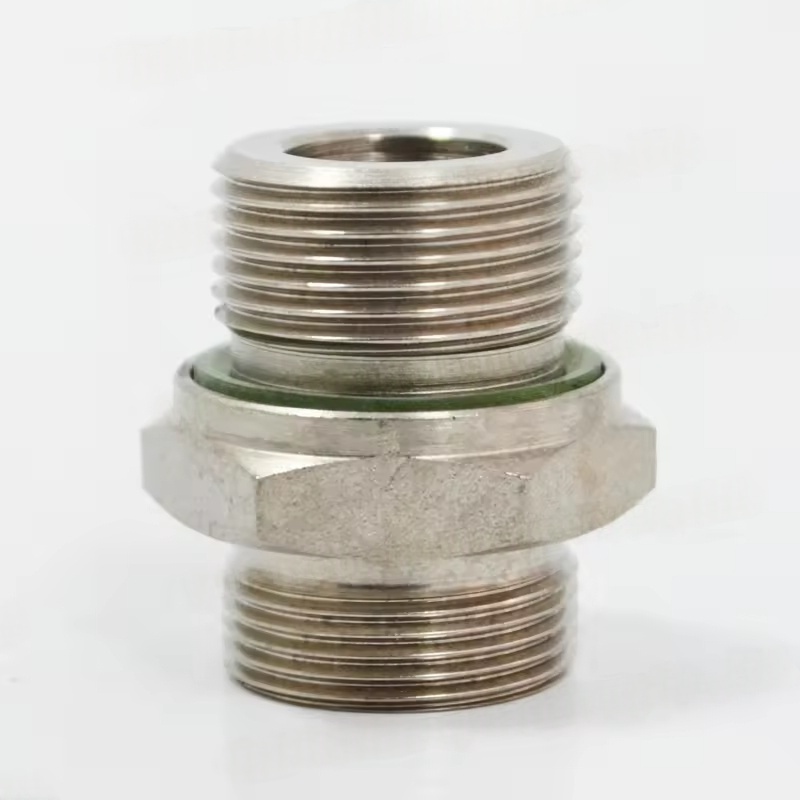

강성 파이프 커넥터 ： 플랜지 연결 (밀봉 개스킷 포함)과 같은 고정 파이프 라인 섹션에 적합하므로 보상 기능없이 엄격한 동축가 필요합니다.
2. 핵심 기능
파이프 라인 연결의 기밀성 / 방수성을 확인하여 압축 공기 및 냉각수의 누출을 방지하십시오.
온도 변화 (예 : 압축기 배기 온도의 변동) 또는 장비 진동으로 인한 변위를 보상합니다.
파이프 라인 공명 또는 피로 골절을 피하고 파이프 라인 시스템으로의 장비 진동 전송을 차단하십시오.
3. 유지 보수 지점
누출 (비누 물 테스트), 고무 부품의 노화 및 균열, 금속 벨로우즈의 부식 또는 변형에 대한 밀봉 표면의 정기 검사.
과도한 스트레칭 또는 압축을 피하십시오 : 유연한 커플 링의 보상 용량은 제한되어 있으며, 범위를 초과하면 조기 손상이 발생합니다.
배기 파이프 라인과 일치하는 배기 파이프 라인은 오일 및 고온에 저항력이있는 재료를 사용해야하며 물 파이프 라인은 녹과 부식 예방을 고려해야합니다.
