기본 기능 및 응용 프로그램
밀봉 기능 :이 키트에는 압축 공기의 누출, 윤활유 또는 제어 가스의 누출을 방지하기 위해 기기 블록과 파이프, 센서, 압력 게이지 등의 연결 지점에서 정적 또는 동적 밀봉에 사용되는 다양한 밀봉 구성 요소가 포함되어 있습니다.
호환 구성 요소 : 주로 공기 압축기의 계측기 제어 모듈 (기기 블록)에 설치됩니다. 이 모듈은 일반적으로 압력 센서 인터페이스, 압력 게이지 인터페이스, 제어 파이프 조인트 등을 통합하며 장비 압력 모니터링 및 제어 신호 전송을위한 주요 노드입니다.

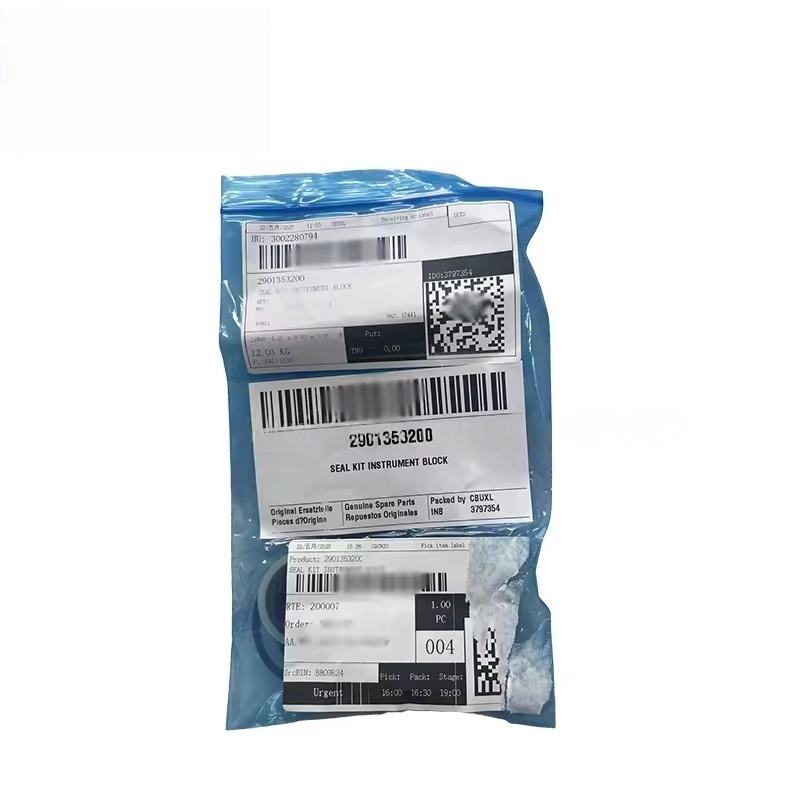

해당 모델 : 2901353200은 Atlas Copco의 원래 공장 부품 번호입니다. GA 시리즈 시리즈 나사 공기 압축기 (예 : 일부 중간 크기 및 대형 GA 모델) 및 관련 압축 공기 시스템 장비에서 일반적으로 발견됩니다. 특정 호환성은 장비 모델 및 생산 배치에 따라 확인해야합니다.
키트 구성 및 재료

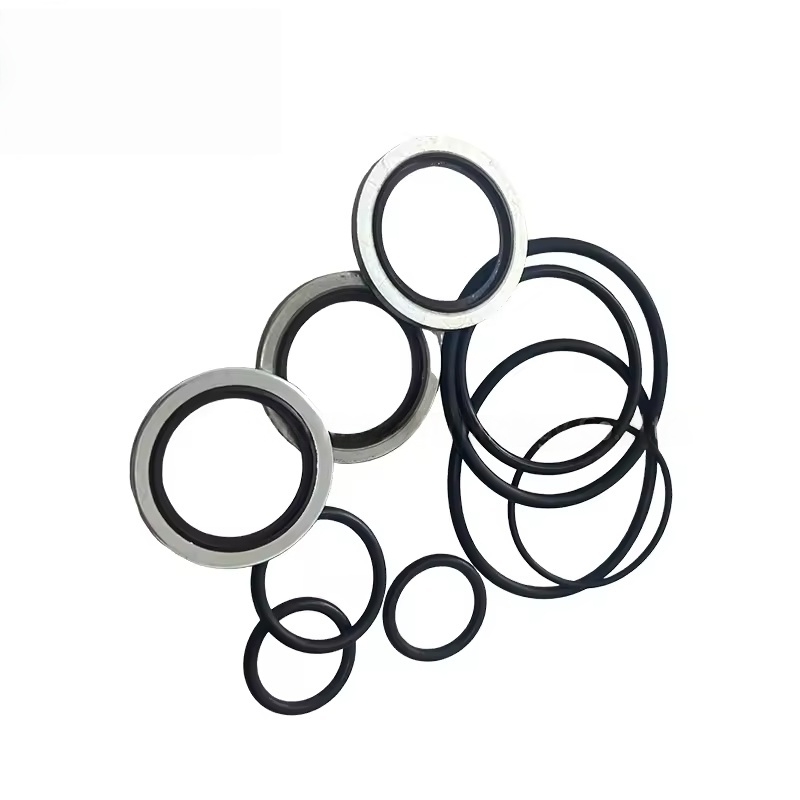

주요 구성 요소 : 일반적으로 O- 링, 밀봉 개스킷, 플랫 와셔, 먼지 덮개 등의 다양한 사양이 포함됩니다. 특정 수량과 크기는 기기 블록의 구조 설계에 따라 다릅니다.
재료 특성 :
밀봉 성분은 주로 오일 저항성 및 온도 저항성 고무 (예 : 니트릴 고무 NBR 또는 플루오로 루버 FKM)를 사용하며, 이는 오일, 압축 공기 매체 및 80-120 ℃의 작동 온도에 적합합니다.
일부 금속 세척기는 황동 또는 스테인리스 스틸로 만들어져 고강도 및 부식 저항을 보장합니다.
정밀 요구 사항 : 밀봉 구성 요소는 치수 정확도가 높고 계측 블록 인터페이스와의 짝짓기 간격은 밀봉 신뢰성을 보장하기 위해 엄격하게 제어됩니다.
교체 타이밍 및 일반적인 문제
신호 교체 :
누설은 기기 블록의 연결 부분 (예 : 압력 인터페이스의 오일 얼룩 또는 공기 표시)에서 발생합니다.
비정상적인 압력 표시 (누출로 인해 가능하여 압력 신호가 부정확 함).
기기 블록, 센서 등의 정기적 인 유지 보수 또는 교체 중에 밀봉 키트를 동시에 교체해야합니다 (밀봉 구성 요소는 저장 부품이며 재사용에 권장되지 않습니다).
결함의 영향 :
누출은 시스템 압력 손실을 유발하고 에너지 소비를 증가시킵니다.
윤활유 누출은 환경을 오염 시키거나 오일 수준을 감소시켜 장비 윤활에 영향을 줄 수 있습니다.
압력 신호 왜곡으로 인해 제어 시스템이 장치의 비정상적인 작동을 잘못 판단하고 트리거 할 수 있습니다.
교체 및 유지 보수 예방 조치
원래 공장 예비 부품 보증 : 2901353200은 원래 공장 별 밀봉 키트입니다. Atlas Copco의 독창적 인 제품과 함께 밀봉 부품의 크기, 재료 및 계기 블록이 완전히 일치하도록하여 호환성 문제로 인한 2 차 누출을 피하십시오.
설치 사양 :
교체하기 전에 기기 블록의 밀봉 표면을 철저히 청소하고 잔류 오일 얼룩, 노화 된 밀봉 성분 조각 및 불순물을 제거하십시오.
배출 시퀀스에 따라 해당 순서로 각 밀봉 성분을 설치하여 누락이나 왜곡을하지 않도록하십시오 (특히 O- 링을 밀봉 홈에 올바르게 삽입해야 함).
날카로운 도구를 사용하여 밀봉 성분에 연락하여 흠집을 방지하여 밀봉 실패로 이어질 수 있습니다.
지정된 토크에 따라 연결 볼트를 조여 밀봉 표면의 균일 한 접촉을 보장하고 기기 블록 또는 밀봉 구성 요소를 손상시킬 수 있습니다.
