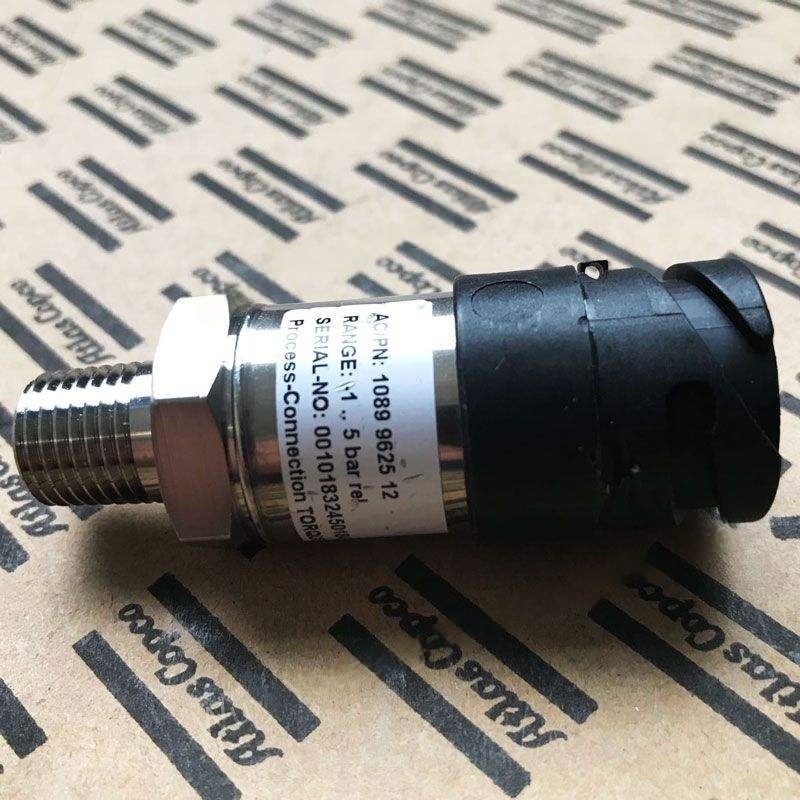

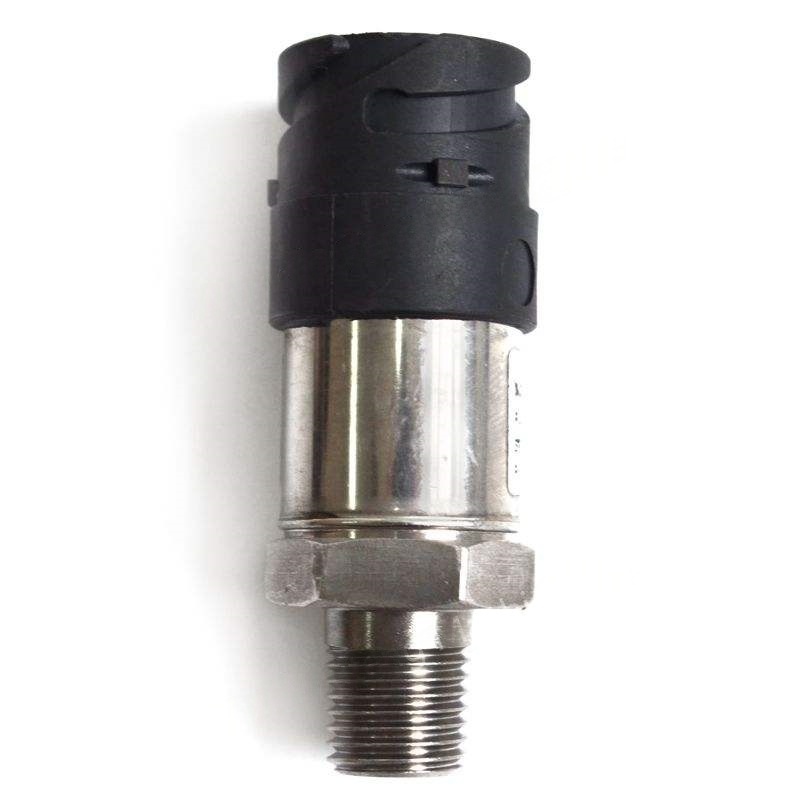

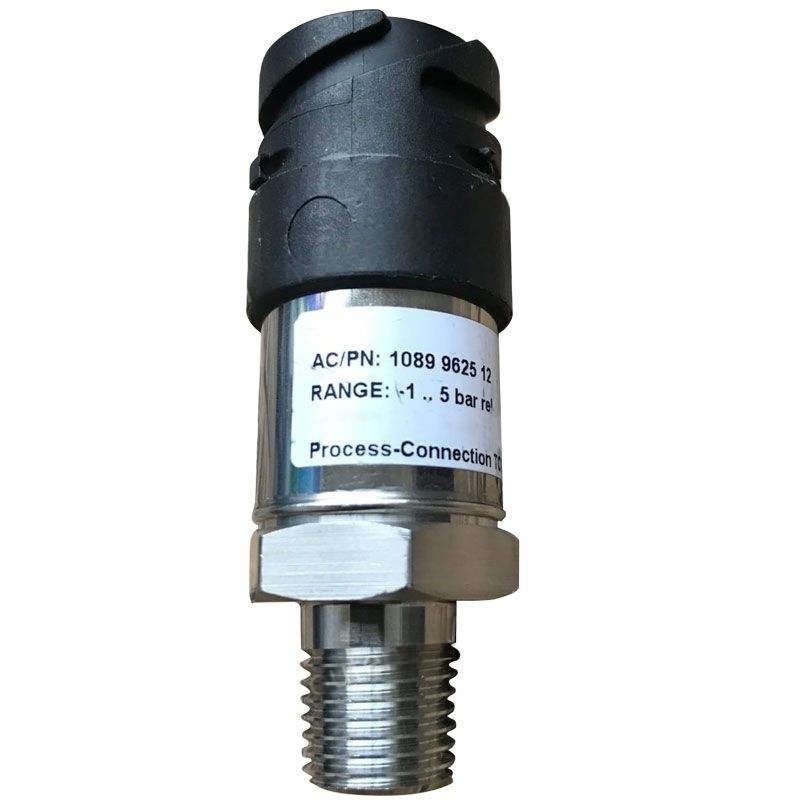

1089962512 Atlas Copco 센서 프레스 부품

I. 작업 원칙

압력 센서의 작동은 물리적 효과의 변환을 기반으로합니다. 공통 유형은 다음과 같습니다.

압전성 효과 : 압력을받을 때 반도체 재료 (예 : 실리콘)의 저항 값이 변화합니다. 저항 변화는 Wheatstone Bridge를 통해 전압 신호로 변환됩니다.

압전 효과 : 특정 결정 (예 : 석영)은 강제에 따라 충전을 생성합니다. 전하량은 압력 값을 간접적으로 얻기 위해 측정됩니다.

용량 성 효과 : 압력 변화로 인해 커패시터 플레이트 사이의 간격이 변경되어 커패시턴스 값의 변화가 발생하여 전기 신호로 변환됩니다.

III. 핵심 응용 프로그램 시나리오

압력 제어 : 스토리지 탱크의 압력을 설정 범위 (0.6-0.8 MPa) 내에서 유지하고 압력이 상한에 도달하면 자동으로 언로드하고 하한 아래로 떨어지면 다시 시작하십시오.

안전 보호 : 배기 압력을 모니터링하십시오. 압력이 한계를 초과하면 안전 밸브 또는 비상 차단을 트리거하여 폭발 위험을 방지하십시오.

에너지 효율 최적화 : 입구와 출구 사이의 압력 차이를 모니터링하여 압축 비율을 계산하고 에너지 절약을 달성하기 위해 모터 파워를 조정하십시오.

결함 진단 : 비정상적인 압력 변동 (예 : 갑작스런 압력 강하)은 누출 또는 밸브 고장을 나타낼 수 있습니다.

IV. 선택을위한 주요 매개 변수

측정 범위 : 공기 압축기의 작동 압력에 따라 선택하십시오. 일반적으로 작업 압력의 1.5-2 배입니다 (예 : 작업 압력이 0.8 MPa 인 경우 0-1.6 MPa 범위를 선택하십시오).

정확도 등급 : 산업 등급은 일반적으로 ± 0.5% FS를 사용하는 반면 실험실 또는 의료 장비는 ± 0.1% FS 이상을 필요로합니다.

출력 신호 : 일반적으로 4-20mA (강한 항의, 장거리 전송에 적합), 0-10v (양호성).

인터페이스 재료 : 부식성 환경의 경우 스테인레스 스틸 또는 세라믹 인터페이스 재료를 선택하십시오.

보호 등급 : 습하거나 먼지가 많은 환경에 대해 IP65 이상의 보호 등급을 선택하십시오.

V. 설치 및 유지 보수 팁

설치 위치 :

진동이 높은 영역 (모터 근처)에 설치하지 말고 충격 흡수 장치를 추가하십시오.

응축수가 센서 내부로 들어가는 것을 방지하기 위해 압력 인터페이스가 수직으로 아래쪽으로 향하는지 확인하십시오.

교정 기간 : 1 년에 한 번 교정하는 것이 좋습니다. 고정밀 애플리케이션의 경우 6 개월마다 교정하십시오.

문제 해결 :

신호 출력 없음 : 전원 공급 장치와 배선이 느슨한 지 확인하고 센서가 소진되는지 확인하십시오.

출력 값 큰 변동 : 파이프 라인 진동, 중간 맥동 또는 센서 노화로 인한 것일 수 있습니다.

제로 드리프트 : 센서를 다시 교환하거나 교체하십시오.

VI. 일반적인 신청 사례

사례 1 : 공장의 공기 압축기가 자주 시작되고 정지됩니다. 압력 센서로 모니터링함으로써 저장 탱크의 압력이 너무 많이 변동하는 것으로 나타났습니다. 센서 설치 위치를 조정하고 PID 매개 변수를 최적화 한 후 시작 스톱 주파수는 30%감소하여 장비 수명을 연장했습니다.

사례 2 : 의료 공기 압축기는 압전성 센서 (± 0.05% FS)를 사용하여 출력 압력이 0.3-0.4 MPa로 안정되어 의료 기기의 엄격한 요구 사항을 충족시킵니다.

VII. 미래의 트렌드

지능화 : 마이크로 프로세서를 통합하고, 디지털 통신 (예 : MODBU) 및 자체 진단 기능을 지원합니다.

사물 인터넷 (IoT) : 원격 모니터링 및 예측 유지 보수를 달성하기 위해 클라우드 플랫폼과 연결합니다.

저전력 소비 : MEMS 기술을 사용하여 배터리 구동 휴대용 장치에 적합한 전력 소비를 줄입니다.
